TSM sorozatú minatűr billenőkapcsolók
| Kapcsoló típusa | billenő |
| Érintkezők AC terhelhetősége @R* | 3A / 250V AC |
| Elektromos tartósság | 20000 ciklus |
| Érintkező ellenállás max. | 20mΩ |
| Üzemi hőmérséklet | -25...85°C |
| Forrasztási hőmérséklet | 260°C / 4 s |
| Gyártó | NINIGI |
| Rögzítési furat mérete | Ø6,2mm |
* rezisztív terhelés esetén
| Jelölés | Érint. konf. | Kapcs. mód* | Pozíció | Kiv. | Csúszka mag. | Fajta billenőkar |
|---|---|---|---|---|---|---|
| [mm] | ||||||
| TSM102A1 | SPDT | ON-ON | 2 | forrasztáshoz | 11 | kerek alakú |
| TSM102A2 | SPDT | ON-ON | 2 | NYÁK-ra | 11 | kerek alakú |
| TSM102C3 | SPDT | ON-ON | 2 | NYÁK-ra, könyök | 6,9 | kerek alakú |
| TSM102E1 | SPDT | ON-ON | 2 | forrasztáshoz | 13,5 | lapos |
| TSM102F1 | SPDT | ON-ON | 2 | forrasztáshoz | 11,5 | lapos |
| TSM103A1 | SP3T | ON-OFF-ON | 3 | forrasztáshoz | 11 | kerek alakú |
| TSM103A2 | SP3T | ON-OFF-ON | 3 | NYÁK-ra | 11 | kerek alakú |
| TSM103F1 | SP3T | ON-OFF-ON | 3 | forrasztáshoz | 12 | lapos |
| TSM112A1 | SPDT | ON-(ON) | 2 | forrasztáshoz | 11 | kerek alakú |
| TSM112F1 | SPDT | ON-(ON) | 2 | forrasztáshoz | 12 | lapos |
| TSM113F1 | SP3T | ON-OFF-(ON) | 3 | forrasztáshoz | 12 | lapos |
| TSM123A1 | SP3T | (ON)-OFF-(ON) | 3 | forrasztáshoz | 11 | kerek alakú |
| TSM123F1 | SP3T | (ON)-OFF-(ON) | 3 | forrasztáshoz | 12 | lapos |
| TSM202A1 | DPDT | ON-ON | 2 | forrasztáshoz | 11 | kerek alakú |
| TSM202A2 | DPDT | ON-ON | 2 | NYÁK-ra | 11 | kerek alakú |
| TSM202E1 | DPDT | ON-ON | 2 | forrasztáshoz | 13,5 | lapos |
| TSM202F1 | DPDT | ON-ON | 2 | forrasztáshoz | 12 | lapos |
| TSM203A1 | DP3T | ON-OFF-ON | 3 | forrasztáshoz | 11 | kerek alakú |
| TSM203F1 | DP3T | ON-OFF-ON | 3 | forrasztáshoz | 11 | lapos |
| TSM212A1 | DPDT | ON-(ON) | 2 | forrasztáshoz | 11 | kerek alakú |
* a zárójelben lévő pozíció a pillanatnyi helyzetet jelzi.

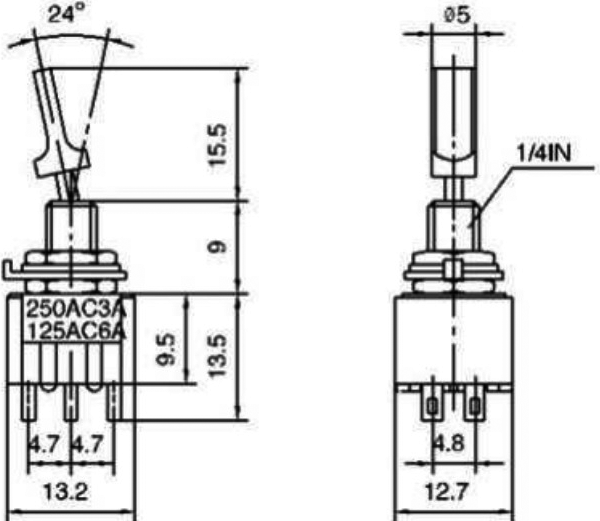

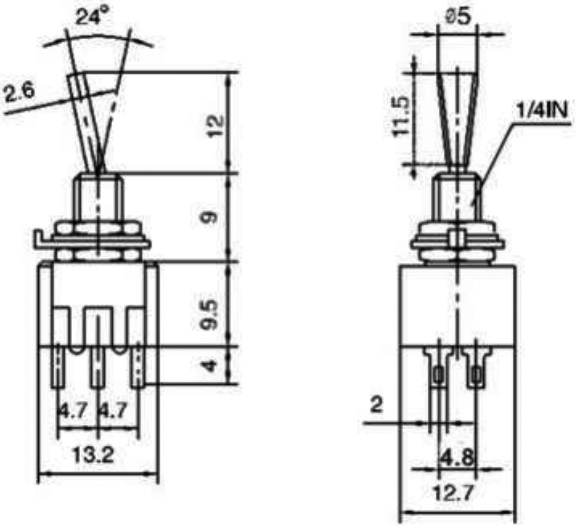

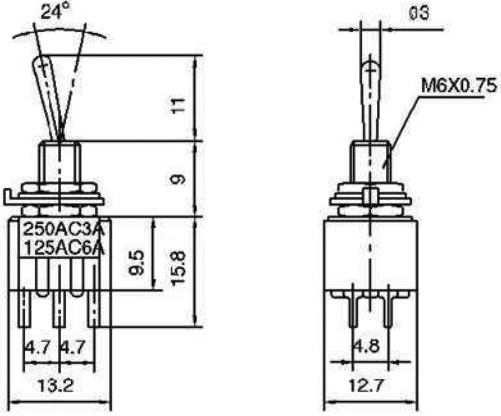

| Jelölés | Korp. mér. | Csúszkamű anyaga | Méretek | Korpusz színe | Szerelési furat | Menet |
|---|---|---|---|---|---|---|
| [mm] | ||||||
| TSM102A1 | 13,2x7,9x9,5 | fém | - | kék | Ábra 2-1. | - |
| TSM102A2 | 13,2x7,9x9,5 | fém | Ábra 1-1. | kék | Ábra 2-1. | - |
| TSM102C3 | 13,2x7,9x9,5 | fém | Ábra 1-2. | kék | - | - |
| TSM102E1 | 13,2x7,9x9,5 | műanyag | Ábra 1-3. | kék | Ábra 2-1. | - |
| TSM102F1 | 13,2x7,9x9,5 | fém | Ábra 1-4. | kék | Ábra 2-1. | UNS1/4"-40 |
| TSM103A1 | 13,2x7,9x9,5 | fém | - | kék | Ábra 2-1. | - |
| TSM103A2 | 13,2x7,9x9,5 | fém | Ábra 1-1. | kék | Ábra 2-1. | - |
| TSM103F1 | 13,2x7,9x9,5 | fém | Ábra 1-4. | kék | Ábra 2-1. | - |
| TSM112A1 | 13,2x7,9x9,5 | fém | - | fekete | Ábra 2-1. | - |
| TSM112F1 | 13,2x7,9x9,5 | fém | Ábra 1-4. | fekete | Ábra 2-1. | - |
| TSM113F1 | 13,2x7,9x9,5 | fém | Ábra 1-4. | fekete | Ábra 2-1. | - |
| TSM123A1 | 13,2x7,9x9,5 | fém | - | fekete | Ábra 2-1. | - |
| TSM123F1 | 13,2x7,9x9,5 | fém | Ábra 1-4. | fekete | Ábra 2-1. | - |
| TSM202A1 | 13,2x12,9x9,5 | fém | - | kék | Ábra 2-1. | - |
| TSM202A2 | 13,2x12,9x9,5 | fém | Ábra 1-5. | kék | Ábra 2-1. | - |
| TSM202E1 | 13,2x12,9x9,5 | műanyag | Ábra 1-6. | kék | Ábra 2-1. | - |
| TSM202F1 | 13,2x12,9x9,5 | fém | Ábra 1-7. | kék | Ábra 2-1. | - |
| TSM203A1 | 13,2x12,9x9,5 | fém | - | kék | Ábra 2-1. | - |
| TSM203F1 | 13,2x12,9x9,5 | fém | Ábra 1-7. | kék | Ábra 2-1. | - |
| TSM212A1 | 13,2x12,9x9,5 | fém | - | fekete | Ábra 2-1. | - |
