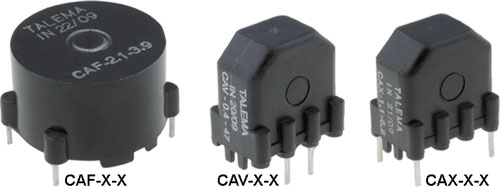

Dławiki pierścieniowe, dwuuzwojeniowe
| Montaż | THT |
| Typ dławika | drutowy |
| Rodzaj dławika | common mode, pierścieniowy, z kompensacją |
| Il. uzw. | 2 |
| Upracy | 250V AC |
| ftest | 10kHz |
| Tol. | ±30% |
| Zastosowanie | filtry sieciowe |
| Temperatura pracy | -40...125°C |
| Symbol | Ind. poj. uzw. | R | Ipracy | Raster wypr. | Napięcie testu AC | Orientacja przestrzenna |
|---|---|---|---|---|---|---|
| [mH] | [mΩ] | [A] | [mm] | [V] | ||
| CAF-0.4-47 | 47 | 1942 | 0,4 | 10x15 | 1,5k | pozioma |
| CAF-0.5-27 | 27 | 1179 | 0,5 | 10x15 | 1,5k | pozioma |
| CAF-0.6-18 | 18 | 868 | 0,6 | 10x15 | 1,5 | pozioma |
| CAF-0.7-10 | 10 | 647 | 0,7 | 10x15 | 1,5k | pozioma |
| CAF-0.8-27 | 27 | 674 | 0,8 | 12,5x20 | 1,5k | pozioma |
| CAF-1.1-6.8 | 6,8 | 342 | 1,1 | 10x15 | 1,5k | pozioma |
| CAF-1.2-10 | 10 | 285 | 1,2 | 12,5x20 | 1,5k | pozioma |
| CAF-2.0-6.8 | 6,8 | 148 | 2 | 15x25 | 1,5k | pozioma |
| CAF-2.2-2.7 | 2,7 | 83 | 2,2 | 12,5x20 | 1,5k | pozioma |
| CAF-2.6-6.8 | 6,8 | 79 | 2,6 | 20x30 | 1,5k | pozioma |
| CAF-3.1-1.2 | 1,2 | 38 | 3,1 | 12,5x20 | 1,5k | pozioma |
| CAF-3.5-1.0 | 1 | 32 | 3,5 | 12,5x20 | 1,5k | pozioma |
| CAF-3.5-2.7 | 2,7 | 47 | 3,5 | 15x25 | 1,5k | pozioma |
| CAF-6.0-1.8 | 1,8 | 14 | 6 | 20x30 | 1,5k | pozioma |
| CAF-7.8-1.0 | 1 | 9 | 7,8 | 20x30 | 1,5k | pozioma |
| CAV-0.5-100 | 100 | 2044 | 0,5 | 15x12,5 | 1,5k | pionowa |
| CAV-0.5-27 | 27 | 1179 | 0,5 | 10x5 | 1,5k | pionowa |
| CAV-0.7-33 | 33 | 751 | 0,7 | 15x12,5 | 1,5k | pionowa |
| CAV-0.9-47 | 47 | 658 | 0,9 | 15x12,5 | 1,5k | pionowa |
| CAV-1.0-27 | 27 | 537 | 1 | 15x12,5 | 1,5k | pionowa |
| CAV-1.0-39 | 39 | 537 | 1 | 15x12,5 | 1,5k | pionowa |
| CAV-1.2-10 | 10 | 285 | 1,2 | 12,5x10 | 1,5k | pionowa |
| CAV-1.5-22 | 22 | 227 | 1,5 | 15x12,5 | 1,5k | pionowa |
| CAV-1.8-68 | 68 | 277 | 1,8 | 40x25 | 1,5k | pionowa |
| CAV-1.9-12 | 12 | 149 | 1,9 | 15x12,5 | 1,5k | pionowa |
| CAV-2.0-5.6 | 5,6 | 120 | 2 | 15x12,5 | 1,5k | pionowa |
| CAV-2.0-56 | 56 | 228 | 2 | 40x25 | 1,5k | pionowa |
| CAV-2.0-6.8 | 6,8 | 148 | 2 | 15x12,5 | 1,5k | pionowa |
| CAV-2.3-2.2 | 2,2 | 75 | 2,3 | 12,5x10 | 1,5k | pionowa |
| CAV-2.5-39 | 39 | 150 | 2,5 | 40x25 | 1,5k | pionowa |
| CAV-3.1-1.2 | 1,2 | 44 | 3,1 | 12,5x10 | 1,5k | pionowa |
| CAV-3.5-2.7 | 2,7 | 47 | 3,5 | 15x12,5 | 1,5k | pionowa |
| CAV-4.0-3.3 | 3,3 | 34 | 4 | 17,5x12,5 | 1,5k | pionowa |
| CAV-6.0-1.8 | 1,8 | 14 | 6 | 17,5x12,5 | 1,5k | pionowa |
| CAX-0.4-39 | 39 | 1769 | 0,4 | 15x10 | 1,5k | pionowa |
| CAX-1.1-6.8 | 6,8 | 342 | 1,1 | 15x10 | 1,5k | pionowa |
| CAX-1.3-3.9 | 3,9 | 230 | 1,3 | 15x10 | 1,5k | pionowa |
| CAX-2.1-3.9 | 3,9 | 81 | 2,1 | 22,5x15 | 1,5k | pionowa |
| CAX-2.2-2.7 | 2,7 | 83 | 2,2 | 20x12,5 | 1,5k | pionowa |

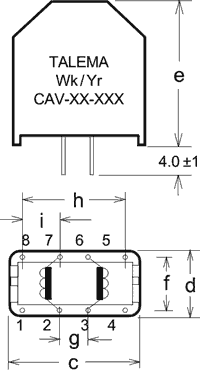

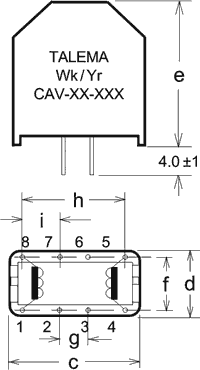

| Symbol | Wymiary | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | ||
| CAF-0.4-47 | Rys. 1. | 17,5 | 17 | 12,5 | 10 | 15 | - | - |
| CAF-0.5-27 | Rys. 1. | 17,5 | 17 | 12,5 | 10 | 15 | - | - |
| CAF-0.6-18 | Rys. 1. | 17,5 | 17 | 12,5 | 10 | 15 | - | - |
| CAF-0.7-10 | Rys. 1. | 17,5 | 17 | 12,5 | 10 | 15 | - | - |
| CAF-0.8-27 | Rys. 1. | 22,5 | 22 | 15 | 12,5 | 20 | - | - |
| CAF-1.1-6.8 | Rys. 1. | 17,5 | 17 | 12,5 | 10 | 15 | - | - |
| CAF-1.2-10 | Rys. 1. | 22,5 | 22 | 15 | 12,5 | 20 | - | - |
| CAF-2.0-6.8 | Rys. 1. | 27,5 | 27 | 17,5 | 15 | 25 | - | - |
| CAF-2.2-2.7 | Rys. 1. | 22,5 | 22 | 15 | 12,5 | 20 | - | - |
| CAF-2.6-6.8 | Rys. 1. | 32,5 | 32 | 20 | 20 | 30 | - | - |
| CAF-3.1-1.2 | Rys. 1. | 22,5 | 22 | 15 | 12,5 | 20 | - | - |
| CAF-3.5-1.0 | Rys. 1. | 22,5 | 22 | 15 | 12,5 | 20 | - | - |
| CAF-3.5-2.7 | Rys. 1. | 27,5 | 27 | 17,5 | 15 | 25 | - | - |
| CAF-6.0-1.8 | Rys. 1. | 32,5 | 32 | 20 | 20 | 30 | - | - |
| CAF-7.8-1.0 | Rys. 1. | 32,5 | 32 | 20 | 20 | 30 | - | - |
| CAV-0.5-100 | Rys. 2. | 27 | 18 | 30 | 15 | 12,5 | 22,5 | 5 |
| CAV-0.5-27 | Rys. 2. | 17,8 | 12,8 | 20 | 10 | 5 | 15 | 5 |
| CAV-0.7-33 | Rys. 2. | 27 | 18 | 30 | 15 | 12,5 | 22,5 | 5 |
| CAV-0.9-47 | Rys. 2. | 32,5 | 18 | 35 | 15 | 12,5 | - | - |
| CAV-1.0-27 | Rys. 2. | 27 | 18 | 30 | 15 | 12,5 | 22,5 | 5 |
| CAV-1.0-39 | Rys. 2. | 32,5 | 18 | 35 | 15 | 12,5 | - | - |
| CAV-1.2-10 | Rys. 2. | 23 | 15,5 | 25 | 12,5 | 10 | 20 | 5 |
| CAV-1.5-22 | Rys. 2. | 32,5 | 18 | 35 | 15 | 12,5 | - | - |
| CAV-1.8-68 | Rys. 2. | - | - | - | - | - | - | - |
| CAV-1.9-12 | Rys. 2. | 32,5 | 18 | 35 | 15 | 12,5 | - | - |
| CAV-2.0-5.6 | Rys. 2. | 27 | 18 | 30 | 15 | 12,5 | 22,5 | 5 |
| CAV-2.0-56 | Rys. 2. | - | - | - | - | - | - | - |
| CAV-2.0-6.8 | Rys. 2. | 27 | 18 | 30 | 15 | 12,5 | 22,5 | 5 |
| CAV-2.3-2.2 | Rys. 2. | 23 | 15,5 | 25 | 12,5 | 10 | 20 | 5 |
| CAV-2.5-39 | Rys. 2. | - | - | - | - | - | - | - |
| CAV-3.1-1.2 | Rys. 2. | 23 | 15,5 | 25 | 12,5 | 10 | 20 | 5 |
| CAV-3.5-2.7 | Rys. 2. | 27 | 18 | 30 | 15 | 12,5 | 22,5 | 5 |
| CAV-4.0-3.3 | Rys. 2. | 32 | 20,5 | 35 | 17,5 | 12,5 | 27,5 | 7,5 |
| CAV-6.0-1.8 | Rys. 2. | 32 | 20,5 | 35 | 17,5 | 12,5 | 27,5 | 7,5 |
| CAX-0.4-39 | Rys. 3. | 17,8 | 12,8 | 20 | 10 | 5 | 15 | 5 |
| CAX-1.1-6.8 | Rys. 3. | 17,8 | 12,8 | 20 | 10 | 5 | 15 | 5 |
| CAX-1.3-3.9 | Rys. 3. | 17,8 | 12,8 | 20 | 10 | 5 | 15 | 5 |
| CAX-2.1-3.9 | Rys. 3. | 27 | 18 | 30 | 15 | 12,5 | 22,5 | 5 |
| CAX-2.2-2.7 | Rys. 3. | 23 | 15,5 | 25 | 12,5 | 10 | 20 | 5 |
