Rezystory drutowe dużej mocy z radiatorem
| Typ rezystora | drutowy |
| Tolerancja | ±5% |
| Temperatura pracy | -55...250°C |
| Rodzaj rezystora | z radiatorem |

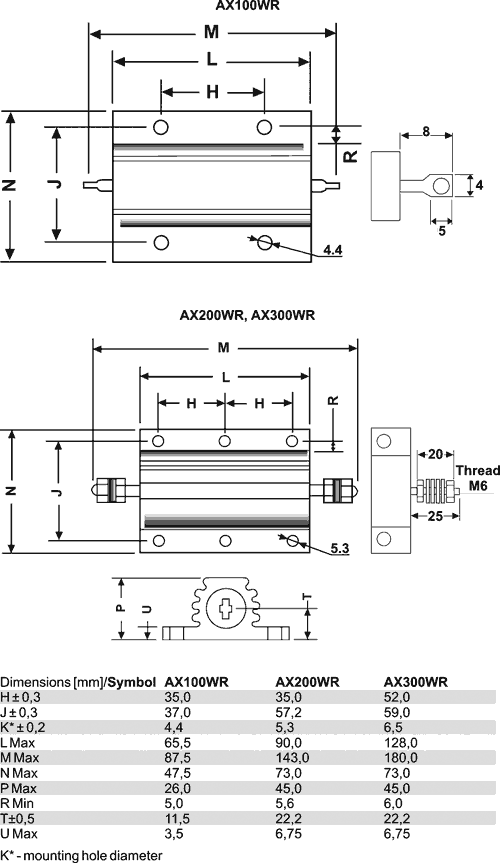

| Wymiary | Rys. 1. |
| Właściwości | wymaga dodatkowego radiatora |
| Symbol: (AX100WR-xxx) | |
|---|---|
| Moc | 100W |
| Moc bez dodatkowego radiatora | 50W |
| Wymiary korpusu | 65,5x47,5x26mm |
| Zalecany radiator | grubość 3mm, powierzchnia 99500mm2 |
| Raster otworów montażowych | 37x35mm |
| Ilość otworów montażowych | 4 |
| Symbol: (AX200WR-xxx) | |
| Moc | 200W |
| Moc bez dodatkowego radiatora | 50W |
| Wymiary korpusu | 90x73x45mm |
| Zalecany radiator | grubość 3mm, powierzchnia 375000mm2 |
| Raster otworów montażowych | 57,2x35+35mm |
| Ilość otworów montażowych | 6 |
| Symbol: (AX300WR-xxx) | |
| Moc | 300W |
| Moc bez dodatkowego radiatora | 75W |
| Wymiary korpusu | 128x73x45mm |
| Zalecany radiator | grubość 3mm, powierzchnia 578000mm2 |
| Raster otworów montażowych | 59x52+52mm |
| Ilość otworów montażowych | 6 |
| Symbol | Rezyst. | Wsp. temp. | Napięcie pracy |
|---|---|---|---|
| [Ω] | [ppm/°C] | [kV] | |
| AX100WR-0R1 | 100m | 50 | 1,9 |
| AX100WR-0R22 | 220m | 50 | 1,9 |
| AX100WR-0R47 | 470m | 50 | 1,9 |
| AX100WR-1R | 1 | 50 | 1,9 |
| AX100WR-1R5 | 1,5 | 50 | 1,9 |
| AX100WR-2R2 | 2,2 | 50 | 1,9 |
| AX100WR-3R3 | 3,3 | 50 | 1,9 |
| AX100WR-4R7 | 4,7 | 50 | 1,9 |
| AX100WR-6R8 | 6,8 | 50 | 1,9 |
| AX100WR-10R | 10 | 50 | 1,9 |
| AX100WR-12R4 | 12,4 | 50 | 1,9 |
| AX100WR-15R | 15 | 50 | 1,9 |
| AX100WR-22R | 22 | 50 | 1,9 |
| AX100WR-33R | 33 | 50 | 1,9 |
| AX100WR-47R | 47 | 50 | 1,9 |
| AX100WR-68R | 68 | 50 | 1,9 |
| AX100WR-100R | 100 | 50 | 1,9 |
| AX100WR-220R | 220 | 30 | 1,9 |
| AX100WR-470R | 470 | 30 | 1,9 |
| AX100WR-1K | 1k | 30 | 1,9 |
| AX200WR-0R1 | 100m | 50 | 1,9 |
| AX200WR-0R47 | 470m | 50 | 1,9 |
| AX200WR-1R | 1 | 50 | 1,9 |
| AX200WR-2R2 | 2,2 | 50 | 1,9 |
| AX200WR-6R8 | 6,8 | 50 | 1,9 |
| AX200WR-10R | 10 | 50 | 1,9 |
| AX200WR-22R | 22 | 50 | 1,9 |
| AX200WR-47R | 47 | 50 | 1,9 |
| AX200WR-100R | 100 | 50 | 1,9 |
| AX200WR-150R | 150 | 30 | 1,9 |
| AX200WR-220R | 220 | 30 | 1,9 |
| AX200WR-470R | 470 | 30 | 1,9 |
| AX200WR-1K | 1k | 30 | 1,9 |
| AX300WR-1R | 1 | 50 | 2,5 |
| AX300WR-4R7 | 4,7 | 50 | 2,5 |
| AX300WR-10R | 10 | 50 | 2,5 |
| AX300WR-22R | 22 | 50 | 2,5 |
| AX300WR-47R | 47 | 50 | 2,5 |
| AX300WR-100R | 100 | 50 | 2,5 |
| AX300WR-330R | 330 | 30 | 2,5 |
| AX300WR-680R | 680 | 30 | 2,5 |
| AX300WR-1K | 1k | 30 | 2,5 |
