Spannungs-Überwachungsrelais; 3UG; SIEMENS
| Hersteller | SIEMENS |
| Montage | für DIN-Schiene |
| Stromquelle | des getesteten Netzes |
| Dichtheitsklasse | IP20 |
| Herstellerserie | 3UG |
| Modul-Typ | Spannungs-Überwachungsrelais |
| Symbol | Kontrollierte Größe |
|---|---|
| 3UG4511-1AP20 | Phasenfolge |
| 3UG4511-1AQ20 | Phasenfolge |
| 3UG4512-1AR20 | Phasenasymmetrie, Phasenfolge, Phasenausfall |
| 3UG4614-1BR20 | Phasenasymmetrie, Phasenfolge, Spannungsabfall, Phasenausfall |
| 3UG4615-2CR20 | Phasenasymmetrie, Phasenfolge, Spannungsabfall, Spannungsanstieg, Phasenausfall |
| 3UG4616-1CR20 | Phasenasymmetrie, Phasenfolge, Spannungsabfall, Spannungsanstieg, Phasenausfall |
| 3UG4616-2CR20 | Phasenasymmetrie, Phasenfolge, Spannungsabfall, Spannungsanstieg, Phasenausfall |
| 3UG4617-2CR20 | Phasenasymmetrie, Phasenfolge, Spannungsabfall, Spannungsanstieg, Phasenausfall |
| 3UG4633-1AL30 | Spannungsabfall, Spannungsanstieg |
| 3UG4633-2AL30 | Spannungsabfall, Spannungsanstieg |
| 3UG5511-1AR20 | Phasenfolge |
| 3UG5511-2AR20 | Phasenfolge |
| 3UG5511-1BR20 | Phasenfolge |
| 3UG5511-2BR20 | Phasenfolge |
| 3UG5512-1AR20 | Phasenasymmetrie, Phasenfolge, Phasenausfall |
| 3UG5512-2AR20 | Phasenasymmetrie, Phasenfolge, Phasenausfall |
| 3UG5512-1BR20 | Phasenasymmetrie, Phasenfolge, Phasenausfall |
| 3UG5512-2BR20 | Phasenasymmetrie, Phasenfolge, Phasenausfall |
| 3UG5514-1BR20 | Phasenasymmetrie, Phasenfolge, Phasenausfall |
| 3UG5514-2BR20 | Phasenasymmetrie, Phasenfolge, Phasenausfall |
| 3UG5616-1CR20 | Phasenasymmetrie, Phasenfolge, Spannungsabfall, Spannungsanstieg, Phasenausfall |
| 3UG5616-2CR20 | Phasenasymmetrie, Phasenfolge, Spannungsabfall, Spannungsanstieg, Phasenausfall |
| 3UG5618-1CR20 | Phasenasymmetrie, frequenz, Phasenfolge, Spannungsabfall, Spannungsanstieg, Phasenausfall |
| 3UG5618-2CR20 | Phasenasymmetrie, frequenz, Phasenfolge, Spannungsabfall, Spannungsanstieg, Phasenausfall |
| Symbol | Bereich der kontrollierten Größe | UStrom | Art AUS1 | Verzögerung der Kontaktwirkung | Hysterese | Abmessungen |
|---|---|---|---|---|---|---|
| [V AC] | [s] | |||||

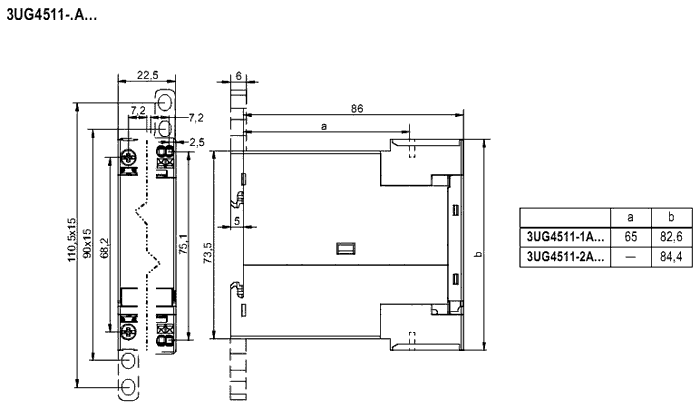

| 3UG4511-1AP20 | 3x 320V AC...500V AC | 3 x 320...500 | SPDT | - | - | Abb.1. |
| 3UG4511-1AQ20 | 3x 420V AC...690V AC | 3 x 420...690 | SPDT | - | - | Abb.1. |

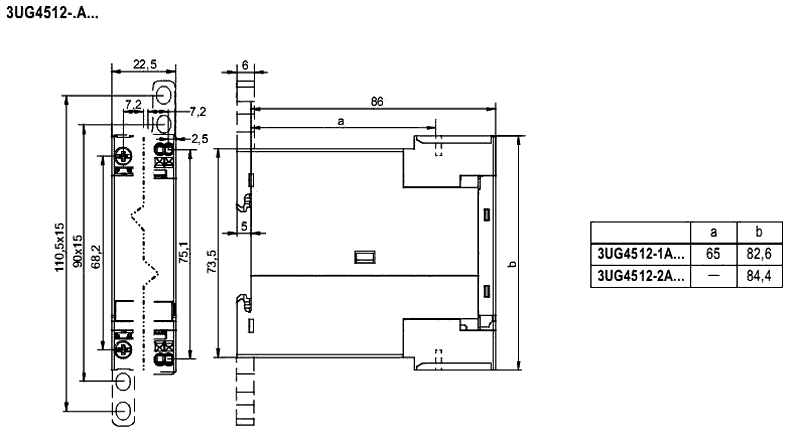

| 3UG4512-1AR20 | 3x 160V AC...690V AC | 3 x 160...690 | SPDT | - | - | Abb.2. |

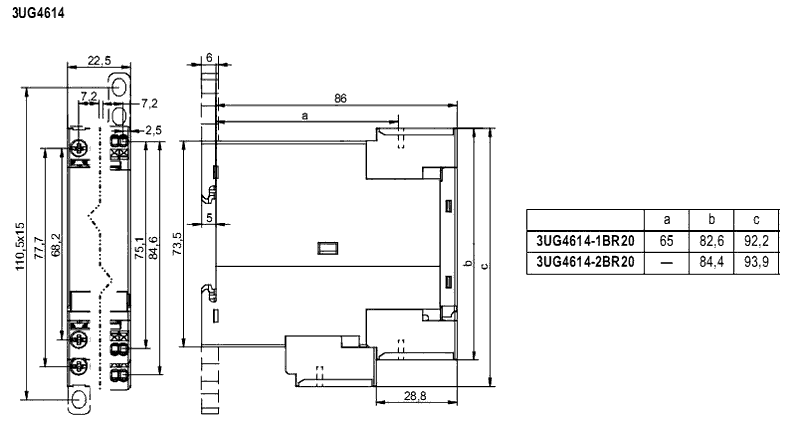

| 3UG4614-1BR20 | 3x 160V AC...690V AC | 3 x 160...690 | DPDT | 0,1...20 | 1...20V | Abb.3. |
| 3UG4615-2CR20 | 3x 160V AC...690V AC | 3 x 160...690 | DPDT | 0,1...20 | 1...20V | Abb.4. |
| 3UG4616-1CR20 | 3x 160V AC...690V AC | 3 x 160...690 | DPDT | 0,1...20 | 1...20V | Abb.5. |
| 3UG4616-2CR20 | 3x 160V AC...690V AC | 3 x 160...690 | DPDT | 0,1...20 | 1...20V | Abb.5. |

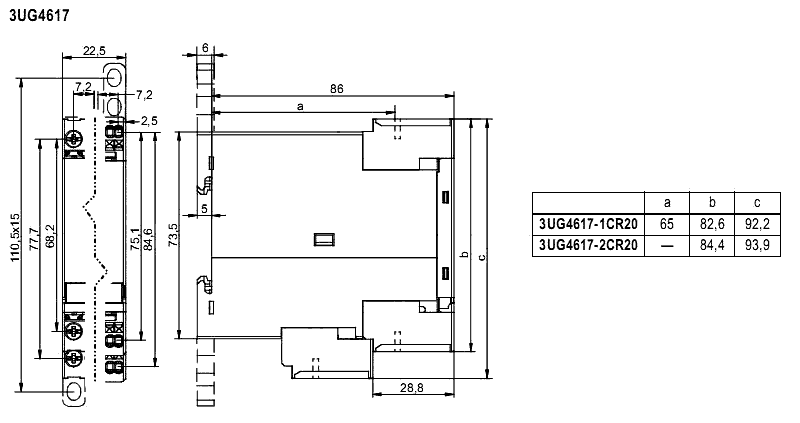

| 3UG4617-2CR20 | 3x 160V AC...690V AC | 3 x 160...690 | DPDT | 0,1...20 | 1...20V | Abb.6. |
| 3UG4633-1AL30 | 1x 17V AC...275V AC | 1 x 17...275 | DPDT | 0,1...20 | 0,1...150V | - |
| 3UG4633-2AL30 | 1x 17V AC...275V AC | 1 x 17...275 | DPDT | 0,1...20 | 0,1...150V | - |
| 3UG5511-1AR20 | 3x 160V AC...690V AC | 3 x 160...690 | SPDT | - | - | - |
| 3UG5511-2AR20 | 3x 160V AC...690V AC | 3 x 160...690 | SPDT | - | - | - |
| 3UG5511-1BR20 | 3x 160V AC...690V AC | 3 x 160...690 | DPDT | - | - | - |
| 3UG5511-2BR20 | 3x 160V AC...690V AC | 3 x 160...690 | DPDT | - | - | - |
| 3UG5512-1AR20 | 3x 160V AC...690V AC | 3 x 160...690 | SPDT | - | - | - |
| 3UG5512-2AR20 | 3x 160V AC...690V AC | 3 x 160...690 | SPDT | - | - | - |
| 3UG5512-1BR20 | 3x 160V AC...690V AC | 3 x 160...690 | DPDT | - | - | - |
| 3UG5512-2BR20 | 3x 160V AC...690V AC | 3 x 160...690 | DPDT | - | - | - |
| 3UG5514-1BR20 | 3x 160V AC...690V AC | 3 x 160...690 | DPDT | - | - | - |
| 3UG5514-2BR20 | 3x 160V AC...690V AC | 3 x 160...690 | DPDT | - | - | - |
| 3UG5616-1CR20 | 3x 90V AC...690V AC | 3 x 90...690 | DPDT | - | - | - |
| 3UG5616-2CR20 | 3x 90V AC...690V AC | 3 x 90...690 | DPDT | - | - | - |
| 3UG5618-1CR20 | 3x 90V AC...690V AC | 3 x 90...690 | DPDT | - | - | - |
| 3UG5618-2CR20 | 3x 90V AC...690V AC | 3 x 90...690 | DPDT | - | - | - |
Äußere Abmessungen:
- 22,5x100x90mm (3UG5xxxR20)
- 22,5x110x91mm (3UG4xxx0)
Betriebstemperatur:
- -25...60°C (3UG5xxxR20)
- -20...65°C (3UG4xxx0)
Ausg.:
- Federzugklemmen (3UG461x-2CR20, 3UG4633-2AL30, 3UG5511-2AR20, 3UG5511-2BR20, 3UG5512-2AR20, 3UG5512-2BR20, 3UG5514-2BR20, 3UG5616-2CR20, 3UG5618-2CR20)
- Schraubanschlüsse (3UG451xxx20, 3UG4614-1BR20, 3UG4616-1CR20, 3UG4633-1AL30, 3UG5511-1AR20, 3UG5511-1BR20, 3UG5512-1AR20, 3UG5512-1BR20, 3UG5514-1BR20, 3UG5616-1CR20, 3UG5618-1CR20)
