| Type of filter | anti-interference |
| Schematic diagram | Fig. 1-1. |
| AC test voltage | 1.8kV |
| Leakage current | 0.8mA |
| Operating temperature | -25...85°C |
| Min. insulation resistance | 100MΩ |
| Series | FYK |
| Mounting holes pitch | 53.5mm |
| Cx | 100nF |
| Cy | 3.3nF |
| Panel cutout diameter | 4.7mm |
| Operating voltage | 250V AC |
| Symbol | Ioper. max | Dimensions | Induct. of indiv. wind. | Leads |
|---|---|---|---|---|
| [A] | [mH] | |||
| FYK01T1-C | 1 | Fig. 2-1. | 3.7 | cables |
| FYK03T1-C | 3 | Fig. 2-1. | 1.8 | cables |
| FYK06T1-C | 6 | Fig. 2-1. | 0.7 | cables |
| FYK10T1-C | 10 | Fig. 2-1. | 0.3 | cables |

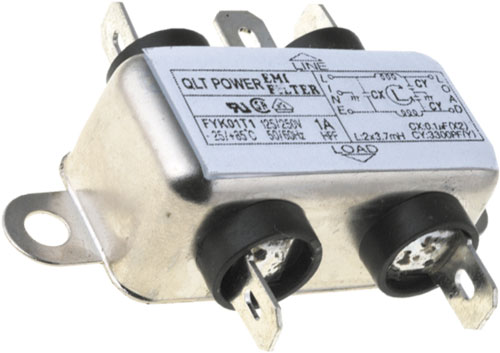

| FYK01T1 | 1 | Fig. 2-2. | 3.7 | connectors |
| FYK03T1 | 3 | Fig. 2-2. | 1.8 | connectors |
| FYK10T1 | 10 | Fig. 2-2. | 0.3 | connectors |
| Symbol: (FYK01T1-C) | |
|---|---|

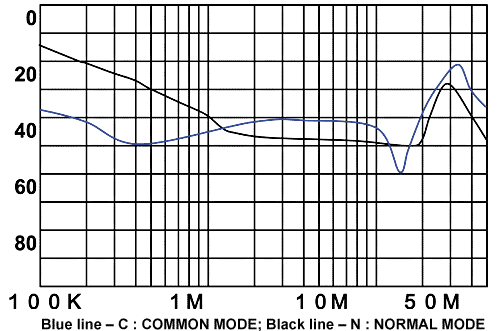

| Characteristics | Fig. 3-1. |
| Symbol: (FYK03T1-C) | |

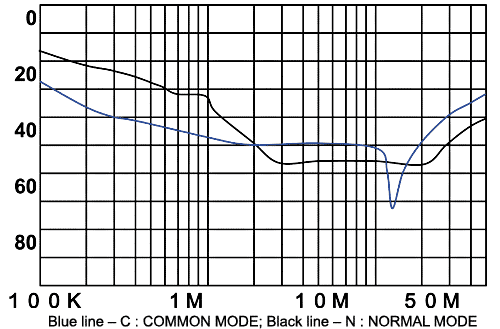

| Characteristics | Fig. 3-2. |
| Symbol: (FYK06T1-C) | |

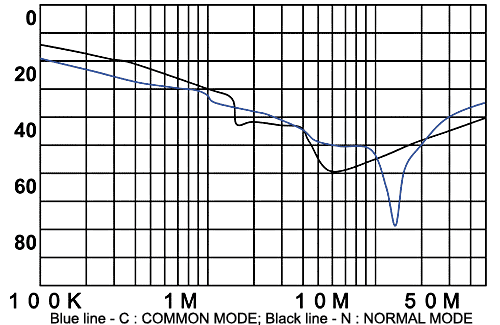

| Characteristics | Fig. 3-3. |
| Symbol: (FYK10T1-C) | |

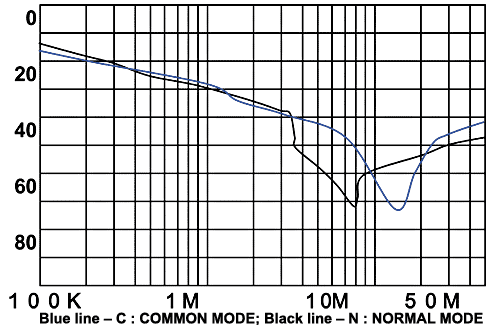

| Characteristics | Fig. 3-4. |
| Symbol: (FYK01T1) | |
| Characteristics | Fig. 3-1. |
| Leads dimensions | 6.3x0.8mm |
| Symbol: (FYK03T1) | |
| Characteristics | Fig. 3-2. |
| Leads dimensions | 6.3x0.8mm |
| Symbol: (FYK10T1) | |
| Characteristics | Fig. 3-4. |
| Leads dimensions | 6.3x0.8mm |
