Relay: electromagnetic; TE Connectivity

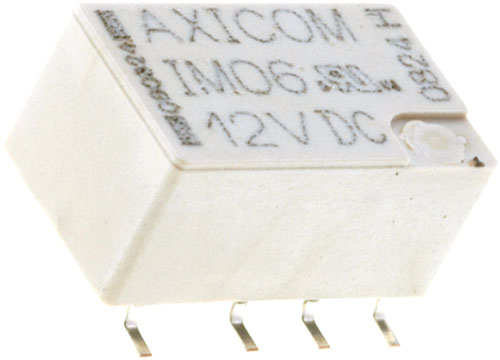

Relay: electromagnetic; TE Connectivity, IM01GR, IM01JR, IM01TS, IM02NS, IM03CGR, IM03GR |EN|
Manufacturer
Type of relayelectromagnetic
IP ratingIP67
Switching capacity60W
Symbol Icontacts max Ucoil Ucoil min Rcoil Pcoil Mounting Body dim. Dimensions Contact material Output configuration
[A] [V DC] [V DC] [Ω] [mW] [mm]

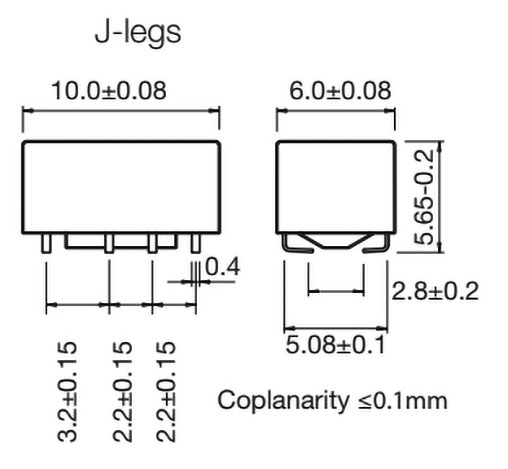

IM01JR 2 3 2.25 64 140 SMT 10x6x5.65 Fig. 1-1. PdRu + Au Fig. 2-1.
IM01TS 2 3 2.25 64 140 THT 10x6x5.65 Fig. 1-2. PdRu + Au Fig. 2-2.
IM02NS 2 4.5 3.38 145 140 THT 10x5.7x5.8 Fig. 1-3. PdRu + Au Fig. 2-3.

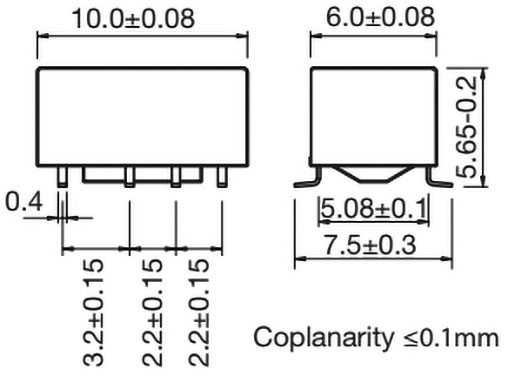

IM03CGR 2 5 3.75 178 140 SMT 10x6x5.65 Fig. 1-4. PdRu + Au Fig. 2-4.
IM03GR 2 5 3.75 178 140 SMT 10x6x5.65 Fig. 1-4. PdRu + Au Fig. 2-4.
IM03JR 2 5 3.75 178 140 SMT 10x6x5.65 Fig. 1-1. PdRu + Au Fig. 2-1.
IM03NS 2 5 3.75 178 140 THT 10x5.7x5.8 Fig. 1-3. PdRu + Au Fig. 2-3.
IM03TS 2 5 3.75 178 140 THT 10x6x5.65 Fig. 1-2. PdRu + Au Fig. 2-2.
IM06NS 2 12 9 1029 140 THT 10x5.7x5.8 Fig. 1-3. PdRu + Au Fig. 2-3.
IM06TS 2 12 9 1029 140 THT 10x6x5.65 Fig. 1-2. PdRu + Au Fig. 2-2.
IM07GR 2 24 18 2.88k 200 SMT 10x6x5.65 Fig. 1-4. PdRu + Au Fig. 2-4.
IM07NS 2 24 18 2.88k 200 SMT 10x5.7x5.8 Fig. 1-3. PdRu + Au Fig. 2-3.
IM07TS 2 24 18 2.88k 200 THT 10x6x5.65 Fig. 1-2. PdRu + Au Fig. 2-2.
IM23TS 2 5 4.25 500 50 THT 10x8.85x6 Fig. 1-2. PdRu + Au Fig. 2-2.
IM26TS 2 12 10.2 2.88k 50 THT 10x8.85x6 Fig. 1-2. PdRu + Au Fig. 2-2.
IM07JR 2 24 18 2.88k 200 SMT 10x6x5.65 Fig. 1-1. PdRu + Au Fig. 2-1.
IM02DGR 5 4.5 3.38 145 140 SMT 10x5.7x5.8 Fig. 1-4. AgNi + Au Fig. 2-4.
IM05DGR 5 9 6.75 579 140 SMT 10x5.7x5.8 Fig. 1-4. AgNi + Au Fig. 2-4.
IM06DGR 5 12 9 1028 140 SMT 10x5.7x5.8 Fig. 1-4. AgNi + Au Fig. 2-4.
IM06DTS 5 12 9 1029 140 THT 10x6x5.65 Fig. 1-2. AgNi + Au Fig. 2-2.
IM02GR 2 4.5 3.38 145 140 SMT 10x6x5.65 Fig. 1-4. PdRu + Au Fig. 2-4.
IM23GR 2 5 4.25 500 50 SMT 10x6x5.65 Fig. 1-4. PdRu + Au Fig. 2-4.
IM43TS 2 5 3.75 250 100 THT 10x6x5.65 Fig. 1-2. PdRu + Au Fig. 2-2.
IM43GR 2 5 3.75 250 100 SMT 10x6x5.65 Fig. 1-4. PdRu + Au Fig. 2-4.
IM46GR 2 12 9 1.44k 100 SMT 10x6x5.65 Fig. 1-4. PdRu + Au Fig. 2-4.
IM03PGR 2 5 3.75 178 140 SMT 10x6x5.65 Fig. 1-5. PdRu + Au Fig. 2-4.
IM06CGR 2 12 9 1029 140 SMT 10x6x5.65 Fig. 1-5. PdRu + Au Fig. 2-4.
IM06JR 2 12 9 1029 140 SMT 10x6x5.65 Fig. 1-6. PdRu + Au Fig. 2-1.
IM13GR 2 5 4 234 100 SMT 10x6x5.65 Fig. 1-5. PdRu + Au Fig. 2-4.
IM17GR 2 24 19.2 4.12k 140 SMT 10x6x5.65 Fig. 1-5. PdRu + Au Fig. 2-4.
IM21GR 2 3 2.55 180 50 SMT 10x6x5.65 Fig. 1-5. PdRu + Au Fig. 2-4.
IM26GR 2 12 10.2 2.88k 50 SMT 10x6x5.65 Fig. 1-5. PdRu + Au Fig. 2-4.
IM41GR 2 3 2.25 90 100 SMT 10x6x5.65 Fig. 1-5. PdRu + Au Fig. 2-4.

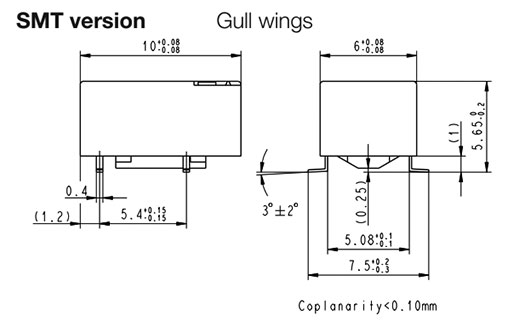

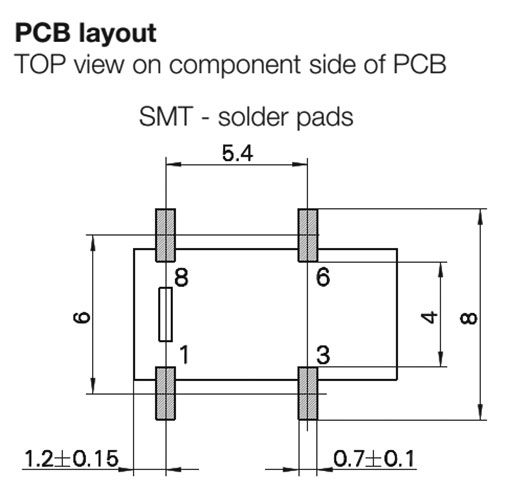

IMB03CGR 2 5 3.75 178 140 SMT 10x6x5.65 Fig. 1-7. PdRu + Au Fig. 2-5.

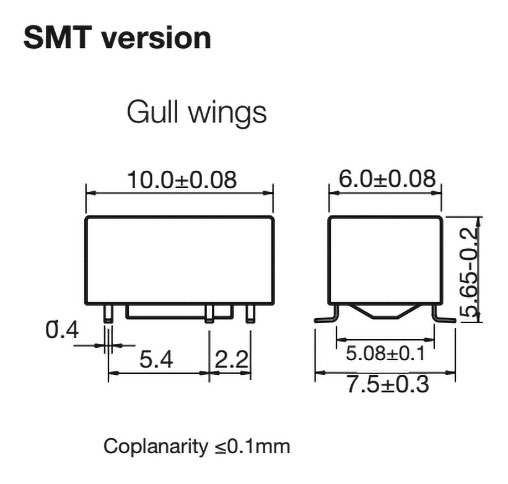

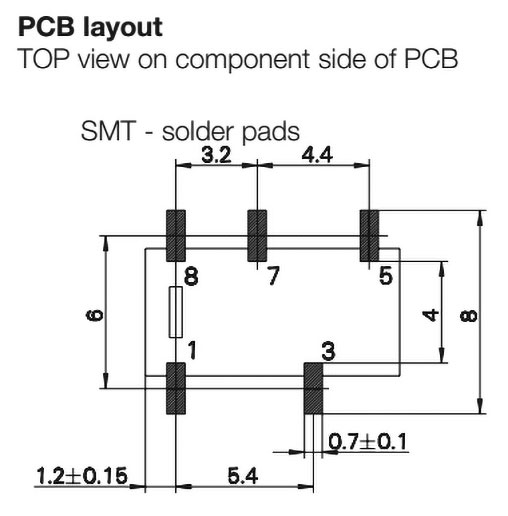

IMC03GR 4 5 3.75 178 140 SMT 10x6x5.65 Fig. 1-8. PdRu + Au Fig. 2-6.

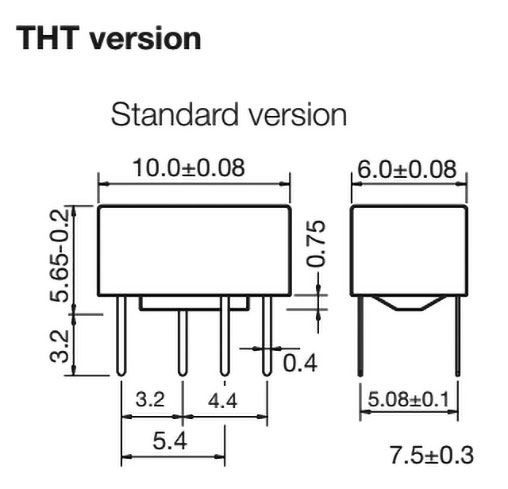

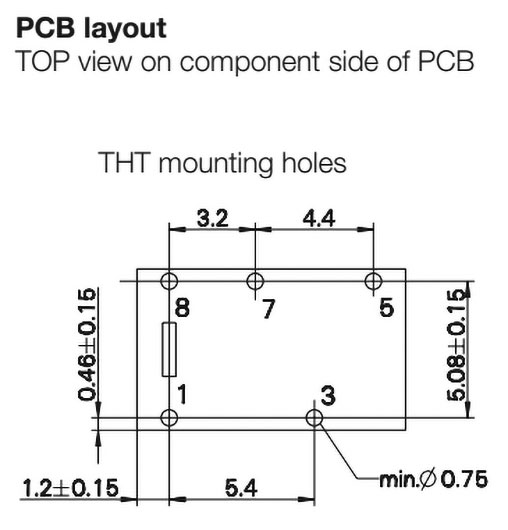

IMC03TS 4 5 3.75 178 140 THT 10x6x5.65 Fig. 1-9. PdRu + Au Fig. 2-7.
IME03GR 2 5 3.75 178 140 SMT 10x6x5.65 Fig. 1-10. PdRu + Au Fig. 2-8.
IM22TS 2 - - - - THT - - - -
Switched voltage:
Switched voltage:
AC load rating @R*:
DC load rating @R*:
Contact resistance:
Term. pitch:
Operating temperature:
Mechanical durability:
Switched power:
Contacts configuration:
Variant:
  • bistable (IM4xxx)
  • subminiature
  • signal
Manufacturer series:
* at resistive load
