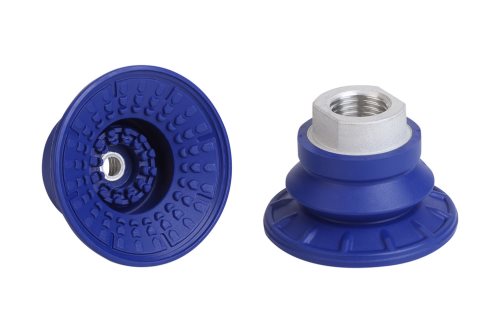

SMZ.10.01.06.02927, SMZ.10.01.06.00670, SMZ.10.01.06.00672, SMZ.10.01.06.00674 |EN|
ManufacturerSCHMALZ
Pneumatic accessoriessuction cup
Manufacturer seriesSAB
Number of folds1.5
Symbol Size Shore hardness Suction cup material Mounting Curve radius (min) (convex) Volume Suction force @-600mbar
[mm] [mm] [cm3] [N]
SMZ.10.01.06.02927 100 60 High temp material HT1 G1/4 AG 90 92.5 190
SMZ.10.01.06.00670 40 60 NBR caoutchouc G1/4 IG 40 8.68 38
SMZ.10.01.06.00672 50 60 NBR caoutchouc G3/8 IG 50 16.1 53
SMZ.10.01.06.00674 60 60 NBR caoutchouc G3/8 IG 65 28.8 82
SMZ.10.01.06.00676 80 60 NBR caoutchouc G3/8 IG 75 67.6 135
SMZ.10.01.06.00678 100 60 NBR caoutchouc G3/8 IG 90 115 190
SMZ.10.01.06.00680 125 60 NBR caoutchouc G3/8 IG 140 220 250
SMZ.10.01.06.00803 40 60 NBR caoutchouc G1/4 AG 40 8.68 8
SMZ.10.01.06.00804 50 60 NBR caoutchouc G1/4 AG 50 16.1 53
SMZ.10.01.06.00805 60 60 NBR caoutchouc G1/4 AG 65 28.8 82
SMZ.10.01.06.00806 80 60 NBR caoutchouc G1/4 AG 75 67.6 135
SMZ.10.01.06.00807 100 60 NBR caoutchouc G1/4 AG 90 115 190
SMZ.10.01.06.00825 125 60 NBR caoutchouc G1/4 AG 140 220 250
SMZ.10.01.06.00850 80 60 NBR caoutchouc G1/4 IG 75 67.6 135
SMZ.10.01.06.00851 50 60 NBR caoutchouc G1/4 IG 50 16.1 53
SMZ.10.01.06.00852 60 60 NBR caoutchouc G1/4 IG 65 28.8 82
SMZ.10.01.06.00853 100 60 NBR caoutchouc G1/4 IG 90 115 190
SMZ.10.01.06.00854 125 60 NBR caoutchouc G1/4 IG 140 220 250
SMZ.10.01.06.00924 40 60 NBR caoutchouc G3/8 IG 40 8.68 38
SMZ.10.01.06.01196 30 60 NBR caoutchouc G1/4 IG 40 5.73 22
SMZ.10.01.06.01197 30 60 NBR caoutchouc G1/4 AG 40 5.73 22
SMZ.10.01.06.01198 30 60 NBR caoutchouc G3/8 IG 40 5.73 22
SMZ.10.01.06.01533 22 60 NBR caoutchouc G1/4 IG 20 2.48 16
SMZ.10.01.06.01650 22 60 NBR caoutchouc G3/8 IG 20 2.48 16
SMZ.10.01.06.01653 22 60 NBR caoutchouc G1/4 AG 20 2.48 16
SMZ.10.01.06.02722 22 60 High temp material HT1 G1/4 IG 20 1.5 16
SMZ.10.01.06.02725 50 60 High temp material HT1 G3/8 IG 50 11.5 53
SMZ.10.01.06.02726 60 60 High temp material HT1 G3/8 IG 65 24 82
SMZ.10.01.06.02727 80 60 High temp material HT1 G3/8 IG 75 56.5 135
SMZ.10.01.06.02728 100 60 High temp material HT1 G3/8 IG 90 92.5 190
SMZ.10.01.06.02729 125 60 High temp material HT1 G3/8 IG 140 191 250
SMZ.10.01.06.02753 22 60 High temp material HT1 G1/4 AG 20 1.5 16
SMZ.10.01.06.02760 50 60 High temp material HT1 G1/4 IG 50 11.5 53
SMZ.10.01.06.02778 80 60 High temp material HT1 G1/4 IG 75 56.5 135
SMZ.10.01.06.02779 60 60 High temp material HT1 G1/4 IG 65 24 82
SMZ.10.01.06.02961 100 60 High temp material HT1 G1/4 IG 90 92.5 190
SMZ.10.01.06.03006 22 60 High temp material HT1 G3/8 IG 20 1.5 16
SMZ.10.01.06.03048 30 60 High temp material HT1 G1/4 AG 40 5.9 22
SMZ.10.01.06.03050 30 60 High temp material HT1 G3/8 IG 40 5.9 22
SMZ.10.01.06.03051 40 60 High temp material HT1 G1/4 AG 40 7 38
SMZ.10.01.06.03053 40 60 High temp material HT1 G3/8 IG 40 7 38
SMZ.10.01.06.03057 50 60 High temp material HT1 G1/4 AG 50 11.5 53
SMZ.10.01.06.03059 60 60 High temp material HT1 G1/4 AG 65 24 82
SMZ.10.01.06.03061 80 60 High temp material HT1 G1/4 AG 75 56.5 135
SMZ.10.01.06.03064 125 60 High temp material HT1 G1/4 IG 140 191 250
SMZ.10.01.06.03065 125 60 High temp material HT1 G1/4 AG 140 191 250
SMZ.10.01.06.02424 30 65 High temp material HT2 G1/4 AG 40 5.6 22
SMZ.10.01.06.03450 60 65 High temp material HT2 G1/4 AG 30 32 82
SMZ.10.01.06.01180 60 60 NBR caoutchouc G3/8 M - - -
SMZ.10.01.06.01182 80 60 NBR caoutchouc G3/8 M - - -
SMZ.10.01.06.01184 100 60 NBR caoutchouc G3/8 M - - -
SMZ.10.01.06.01186 125 60 NBR caoutchouc G3/8 M - - -
SMZ.10.01.06.01268 50 60 NBR caoutchouc G3/8 F - - -
SMZ.10.01.06.01269 60 60 NBR caoutchouc G3/8 F - - -
SMZ.10.01.06.01270 80 60 NBR caoutchouc G3/8 F - - -
SMZ.10.01.06.01271 100 60 NBR caoutchouc G3/8 F - - -
SMZ.10.01.06.01489 50 60 NBR caoutchouc G3/8 F - - -
SMZ.10.01.06.01490 60 60 NBR caoutchouc G3/8 F - - -
SMZ.10.01.06.01492 100 60 NBR caoutchouc G3/8 F - - -
SMZ.10.01.06.01624 22 60 NBR caoutchouc G3/8 M - - -
SMZ.10.01.06.01961 100 60 NBR caoutchouc G3/8 M - - -
SMZ.10.01.06.01963 60 60 NBR caoutchouc G3/8 M - - -
SMZ.10.01.06.01964 50 60 NBR caoutchouc G3/8 M - - -
SMZ.10.01.06.01965 40 60 NBR caoutchouc G3/8 M - - -
SMZ.10.01.06.01982 30 60 NBR caoutchouc G3/8 M - - -
SMZ.10.01.06.02723 30 60 High temp material HT1 G1/4 F 40 5.9 22
SMZ.10.01.06.02724 40 60 High temp material HT1 G1/4 F 40 7 38
SMZ.10.01.06.03015 22 60 High temp material HT1 G3/8 M 20 1.5 16
SMZ.10.01.06.03049 30 60 High temp material HT1 G3/8 M 40 5.9 22
SMZ.10.01.06.03052 40 60 High temp material HT1 G3/8 M 40 7 38
SMZ.10.01.06.03058 50 60 High temp material HT1 G3/8 M 50 11.5 53
SMZ.10.01.06.03060 60 60 High temp material HT1 G3/8 M 65 24 82
SMZ.10.01.06.03062 80 60 High temp material HT1 G3/8 M 75 56.5 135
SMZ.10.01.06.03063 100 60 High temp material HT1 G3/8 M 90 92.5 190
SMZ.10.01.06.03066 125 60 High temp material HT1 G3/8 M 140 191 250
SMZ.10.01.06.03451 50 65 High temp material HT2 G1/4 F 25 18.9 53
SMZ.10.01.06.03632 80 60 High temp material HT1 G1/2 F 75 56.5 135
SMZ.10.01.06.03679 100 60 High temp material HT1 G1/2 F 90 92.5 190
SMZ.10.01.06.03680 125 60 High temp material HT1 G1/2 F 140 191 250
SMZ.10.01.06.04672 100 60 NBR caoutchouc G3/8 F - - -
SMZ.10.01.06.04673 80 60 NBR caoutchouc G3/8 F - - -

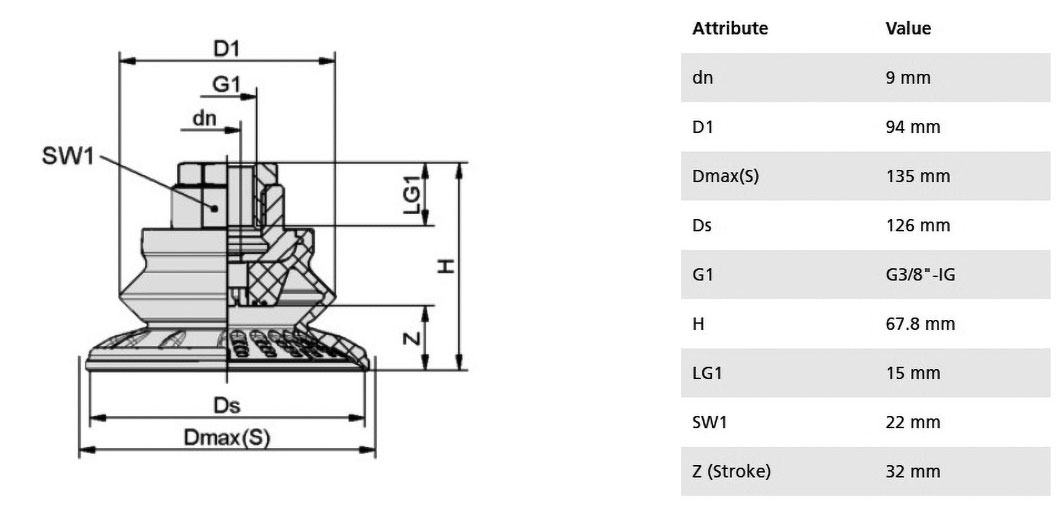

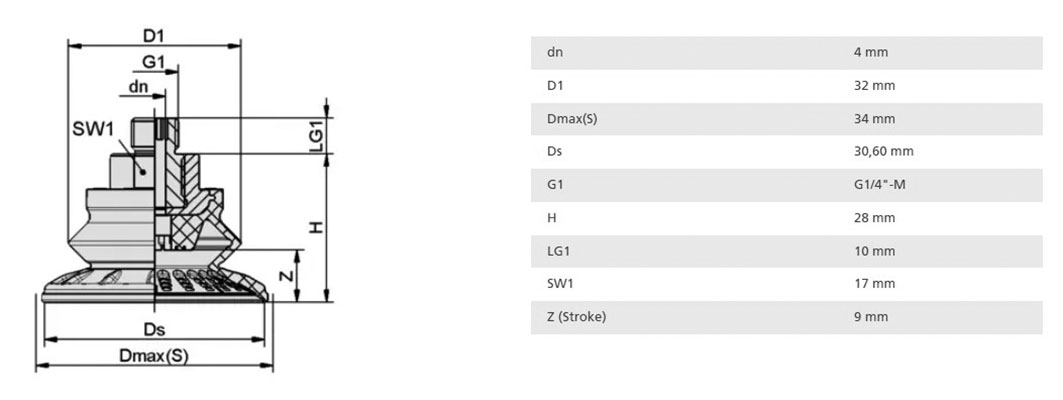

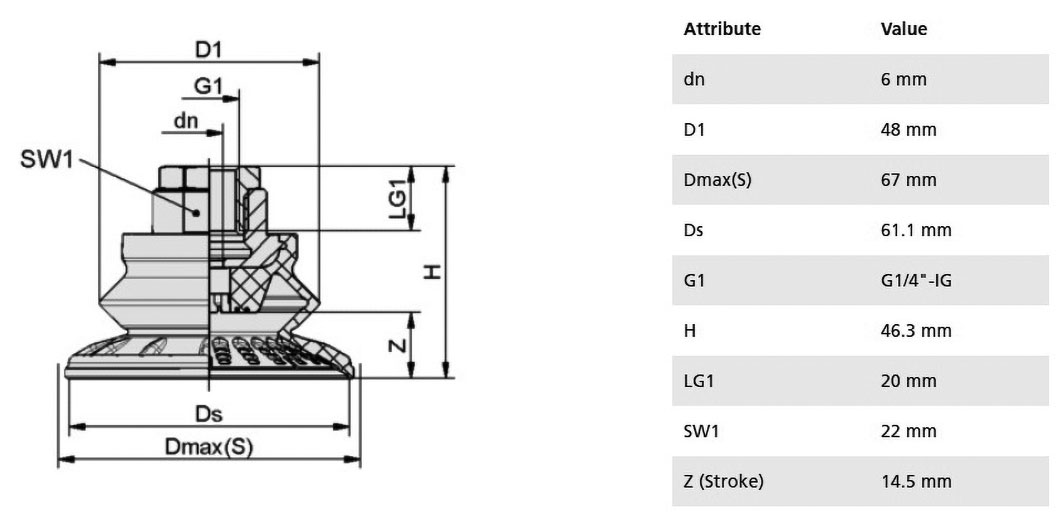

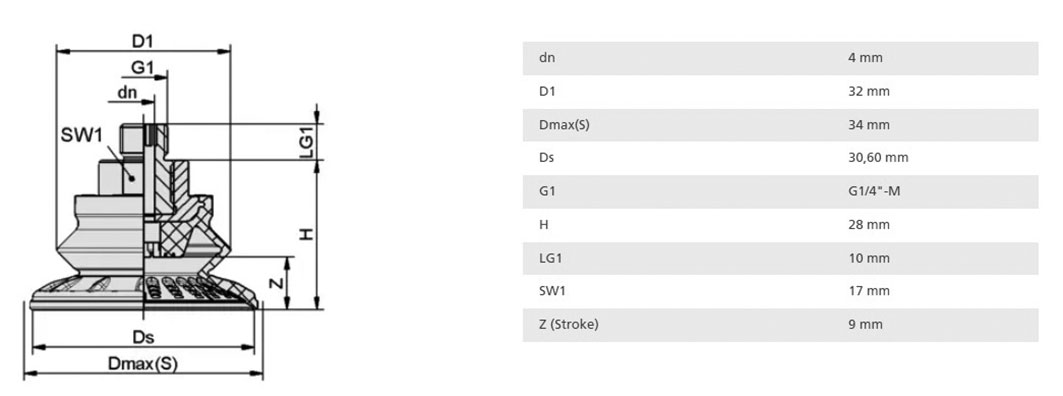

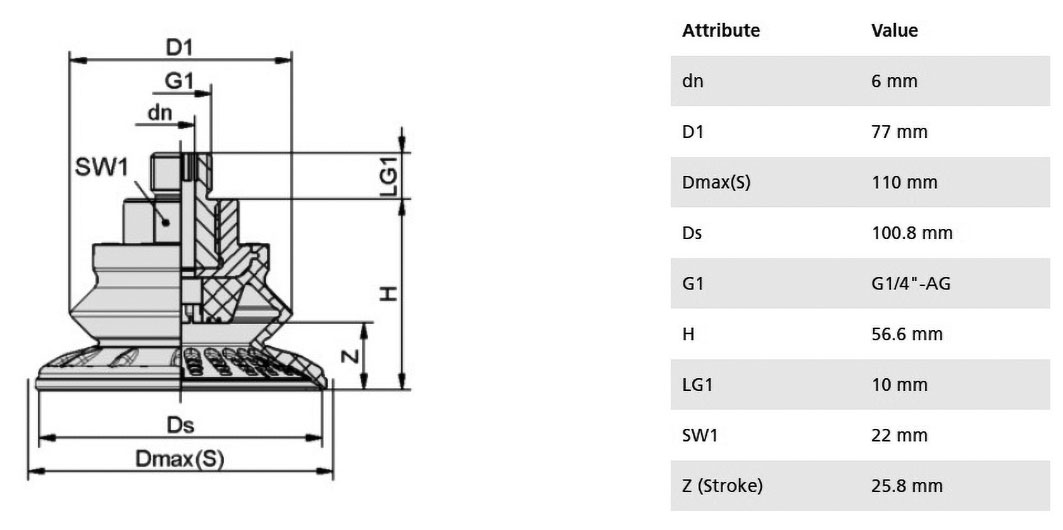

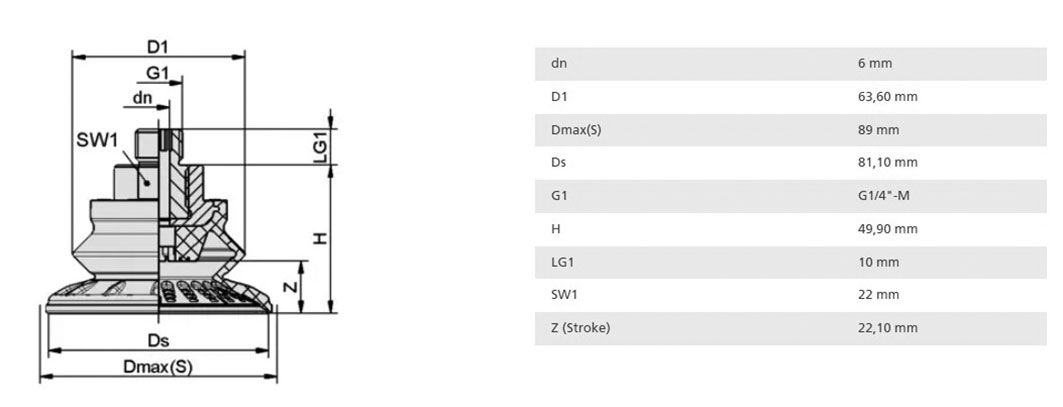

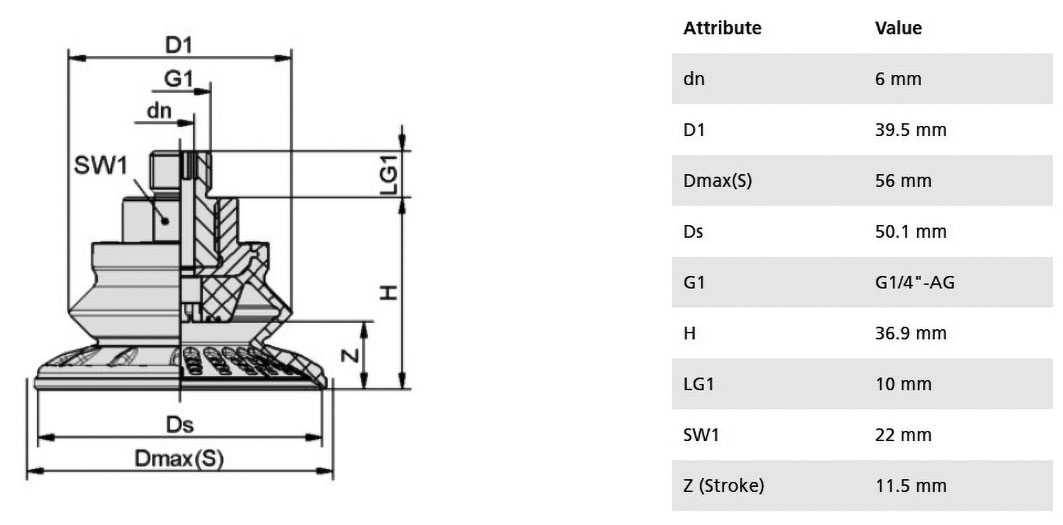

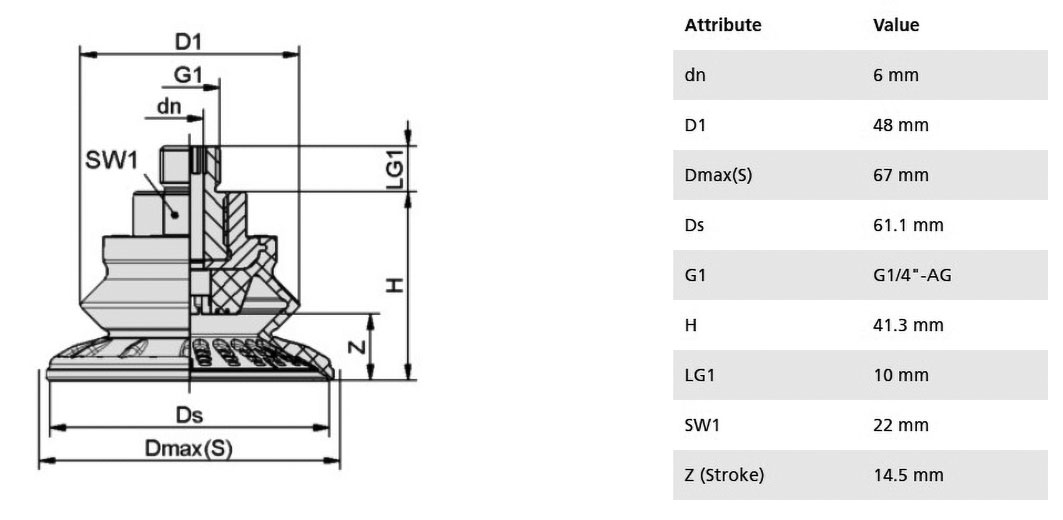

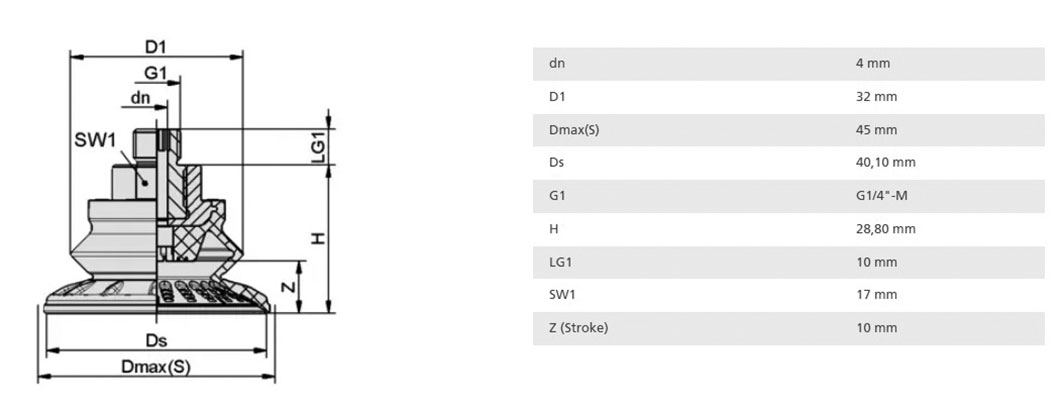

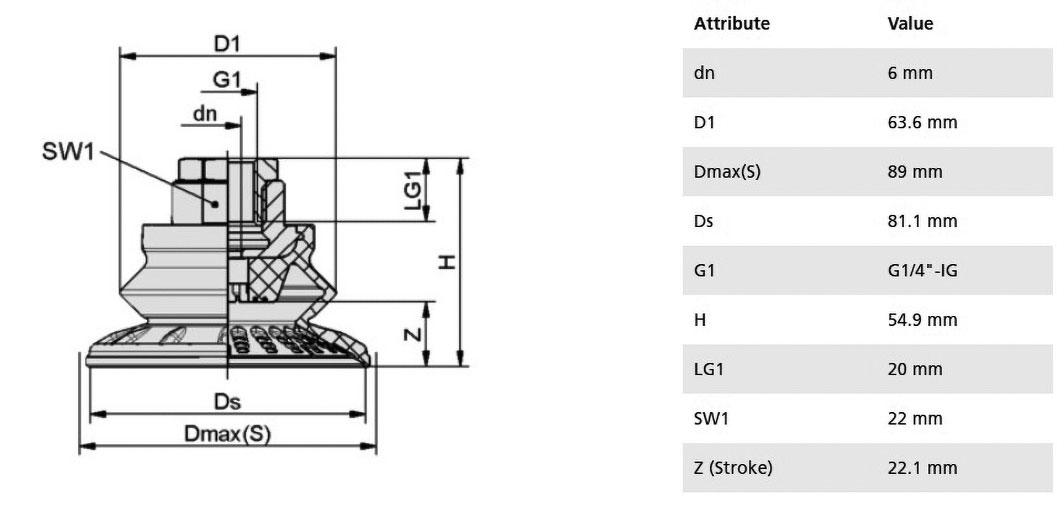

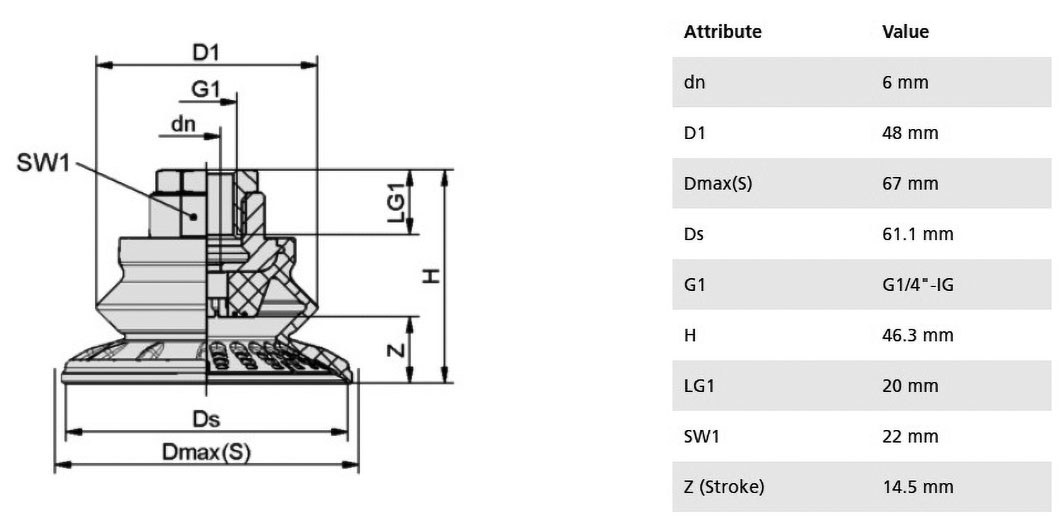

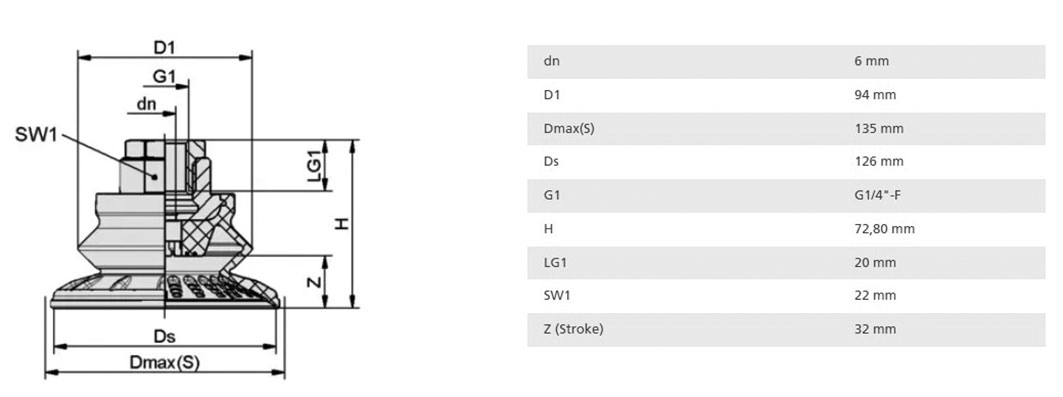

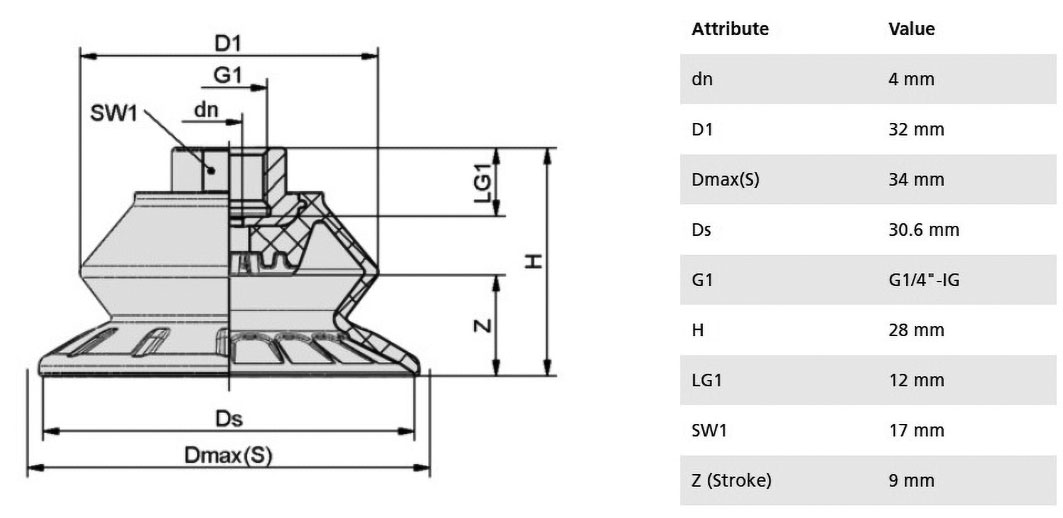

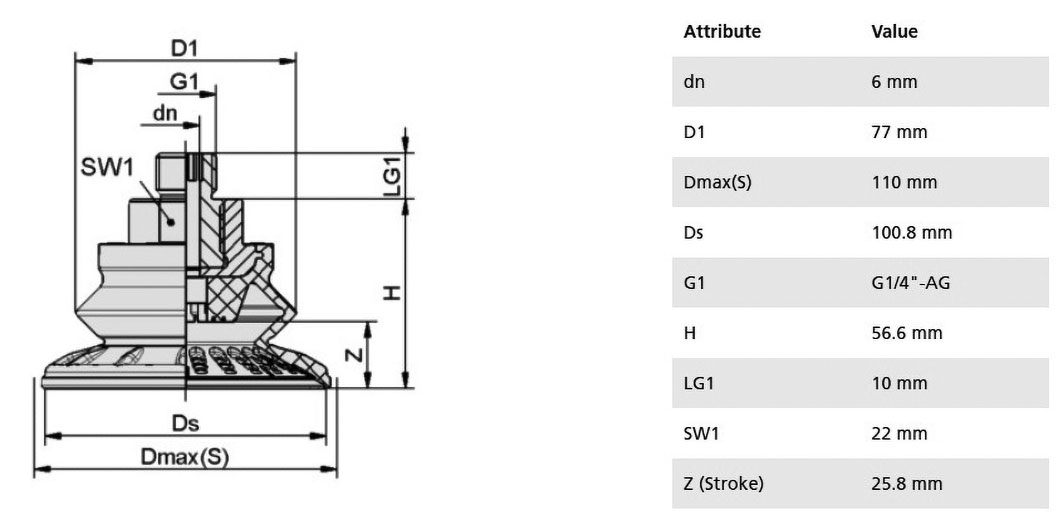

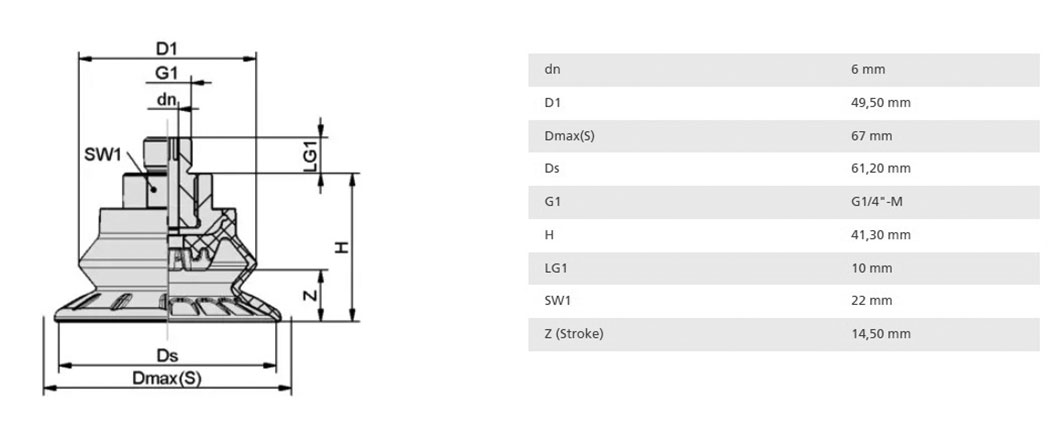

Symbol Pull-off force Lateral force Øext. cable Dimensions
[N] [N] [mm]

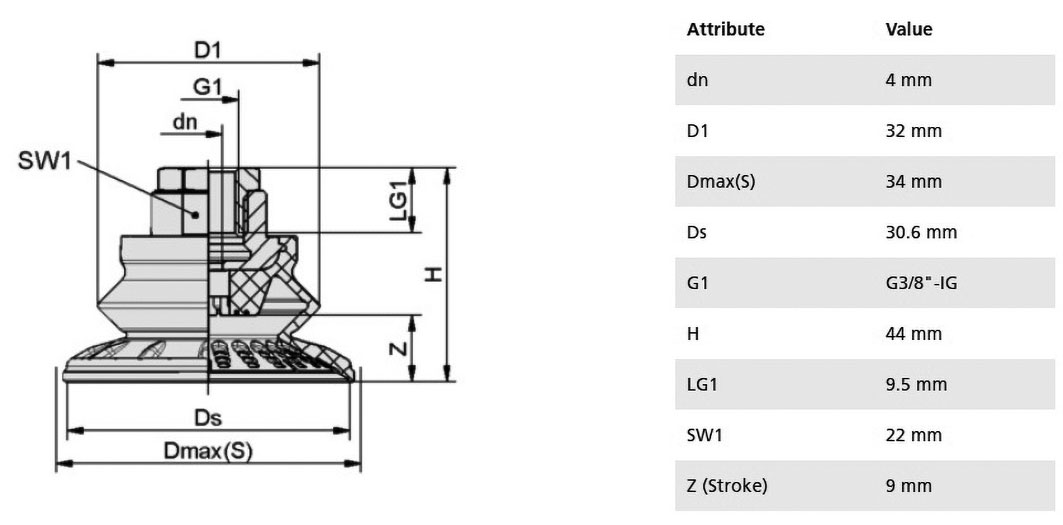

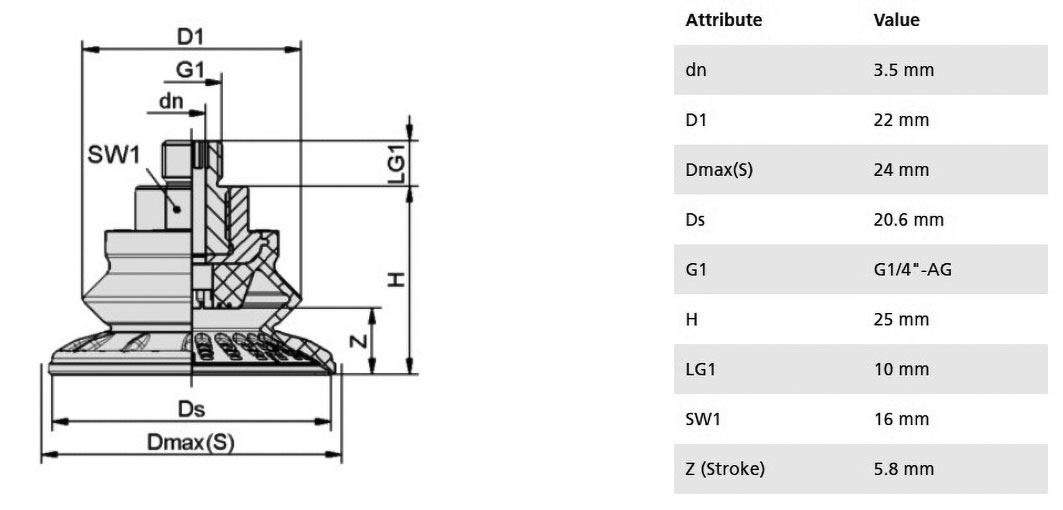

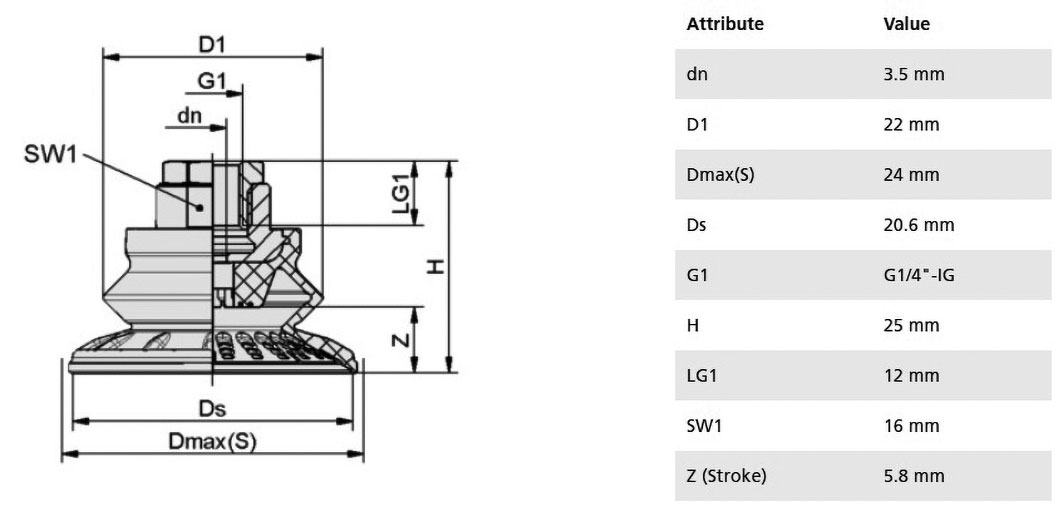

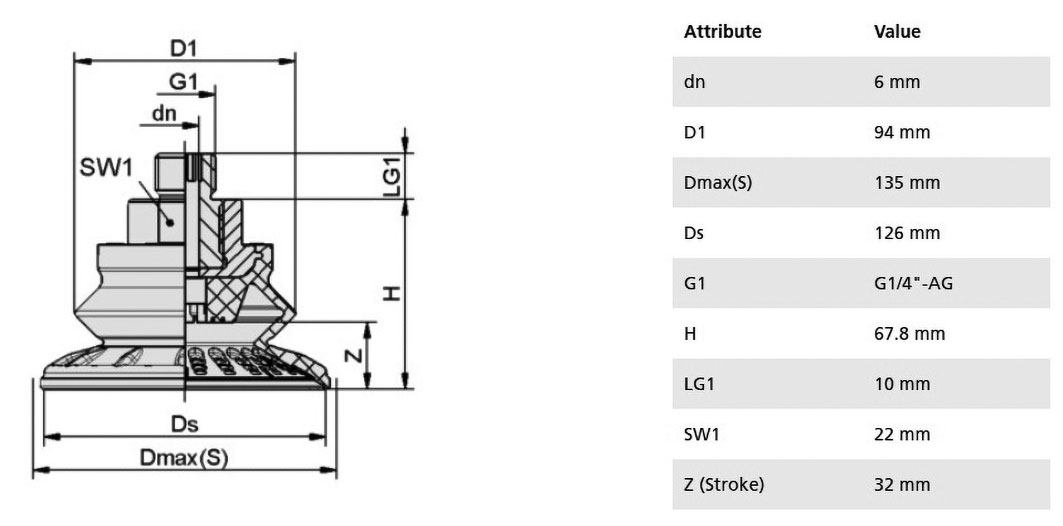

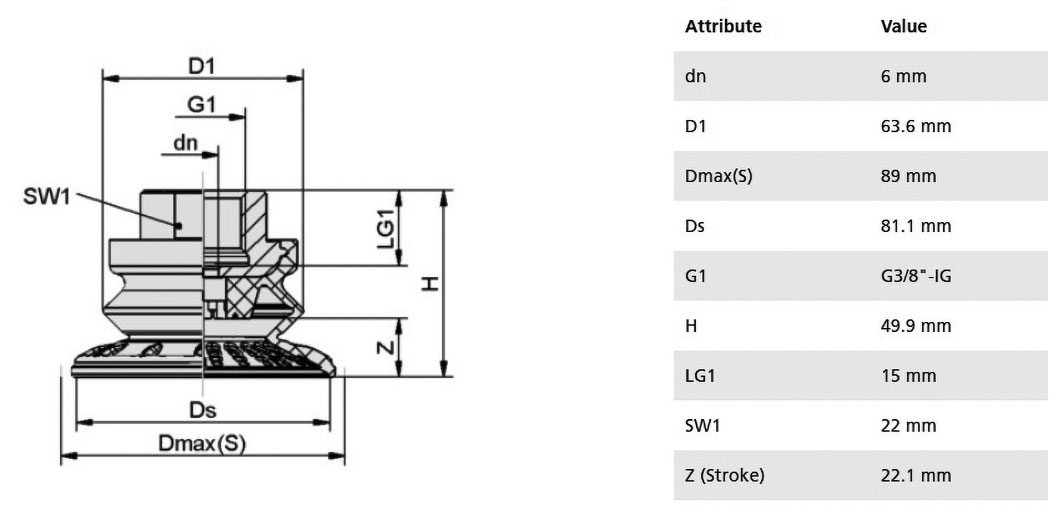

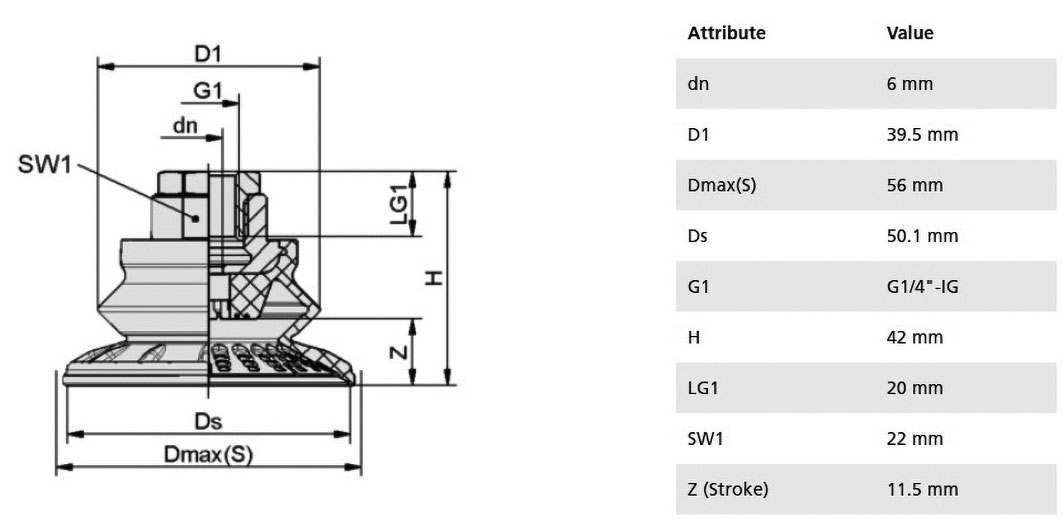

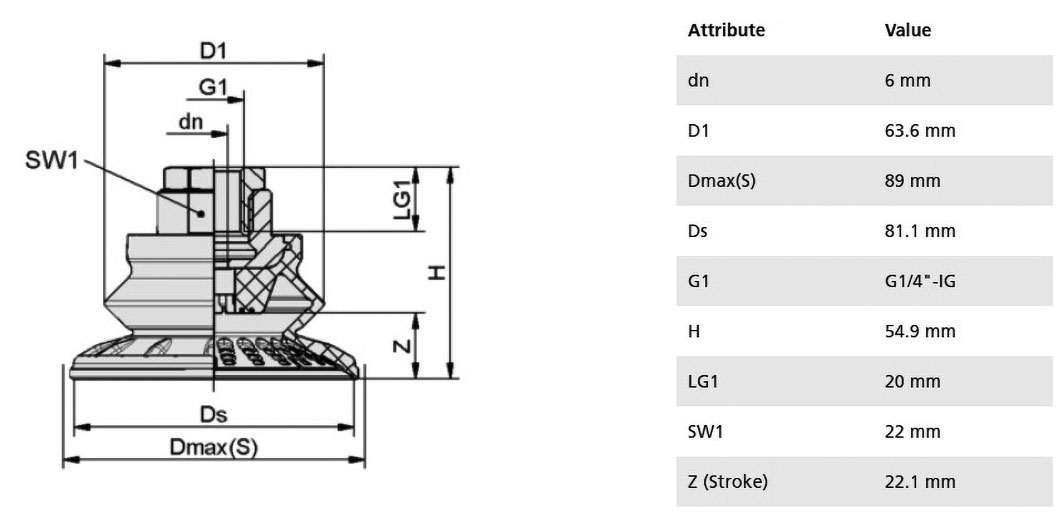

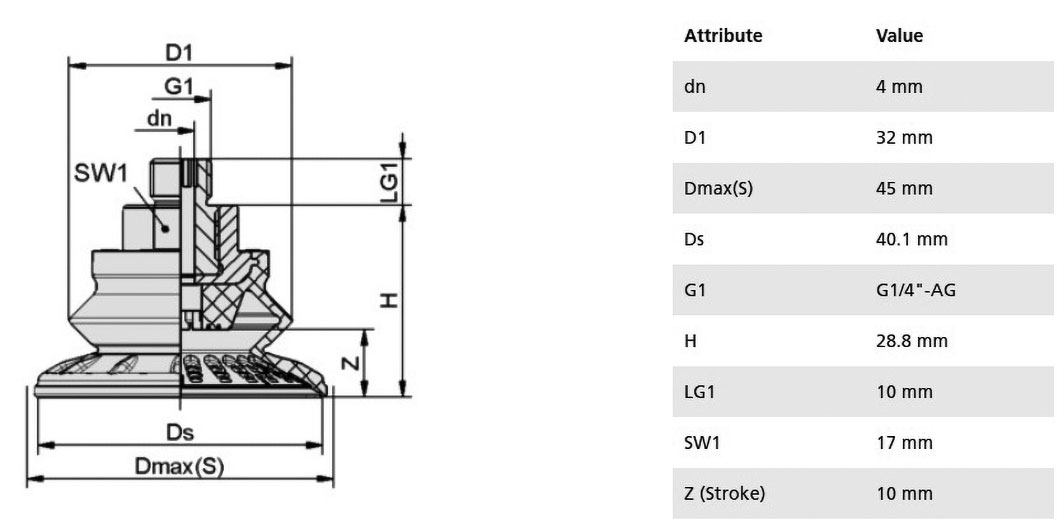

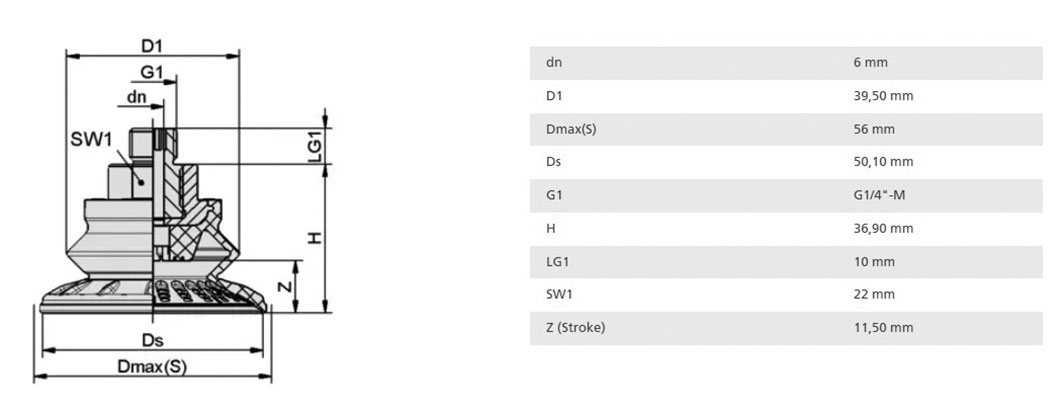

SMZ.10.01.06.02927 357 220 6 Fig. 1.
SMZ.10.01.06.00670 59 36 4 Fig. 2.
SMZ.10.01.06.00672 87 55 4 Fig. 3.
SMZ.10.01.06.00674 130 82 6 Fig. 4.
SMZ.10.01.06.00676 221 145 6 Fig. 5.
SMZ.10.01.06.00678 357 220 6 Fig. 6.
SMZ.10.01.06.00680 558 352 9 Fig. 7.
SMZ.10.01.06.00803 59 36 4 Fig. 8.
SMZ.10.01.06.00804 87 55 4 Fig. 9.
SMZ.10.01.06.00805 130 82 6 Fig. 10.
SMZ.10.01.06.00806 221 145 6 Fig. 11.
SMZ.10.01.06.00807 357 220 6 Fig. 12.
SMZ.10.01.06.00825 558 352 9 Fig. 13.
SMZ.10.01.06.00850 221 145 6 Fig. 14.
SMZ.10.01.06.00851 87 55 4 Fig. 15.
SMZ.10.01.06.00852 130 82 6 Fig. 16.
SMZ.10.01.06.00853 357 220 6 Fig. 17.
SMZ.10.01.06.00854 558 352 9 Fig. 18.
SMZ.10.01.06.00924 59 36 4 Fig. 19.
SMZ.10.01.06.01196 33 30 4 Fig. 20.
SMZ.10.01.06.01197 33 30 4 Fig. 21.
SMZ.10.01.06.01198 33 30 4 Fig. 22.
SMZ.10.01.06.01533 24 18 4 Fig. 23.
SMZ.10.01.06.01650 24 18 4 Fig. 24.
SMZ.10.01.06.01653 24 18 4 Fig. 25.
SMZ.10.01.06.02722 24 18 4 Fig. 26.
SMZ.10.01.06.02725 87 55 4 Fig. 27.
SMZ.10.01.06.02726 130 82 6 Fig. 28.
SMZ.10.01.06.02727 221 145 6 Fig. 29.
SMZ.10.01.06.02728 357 220 6 Fig. 30.
SMZ.10.01.06.02729 558 352 9 Fig. 31.
SMZ.10.01.06.02753 24 18 4 Fig. 32.
SMZ.10.01.06.02760 87 55 4 Fig. 33.
SMZ.10.01.06.02778 221 145 6 Fig. 34.
SMZ.10.01.06.02779 130 82 6 Fig. 35.
SMZ.10.01.06.02961 357 220 6 Fig. 36.
SMZ.10.01.06.03006 24 18 4 Fig. 37.
SMZ.10.01.06.03048 33 30 4 Fig. 38.
SMZ.10.01.06.03050 33 30 4 Fig. 39.
SMZ.10.01.06.03051 59 36 4 Fig. 40.
SMZ.10.01.06.03053 59 36 4 Fig. 41.
SMZ.10.01.06.03057 87 55 4 Fig. 42.
SMZ.10.01.06.03059 130 82 6 Fig. 43.
SMZ.10.01.06.03061 221 145 6 Fig. 44.
SMZ.10.01.06.03064 558 352 9 Fig. 45.
SMZ.10.01.06.03065 558 352 9 Fig. 46.
SMZ.10.01.06.02424 33 29 4 Fig. 47.
SMZ.10.01.06.03450 136 126 6 Fig. 48.
SMZ.10.01.06.02723 33 30 4 -
SMZ.10.01.06.02724 59 36 4 -
SMZ.10.01.06.03015 24 20 4 -
SMZ.10.01.06.03049 40 30 4 -
SMZ.10.01.06.03052 59 36 4 -
SMZ.10.01.06.03058 87 55 4 -
SMZ.10.01.06.03060 130 82 6 -
SMZ.10.01.06.03062 221 145 6 -
SMZ.10.01.06.03063 357 220 6 -
SMZ.10.01.06.03066 558 352 9 -
SMZ.10.01.06.03451 91 102 6 -
SMZ.10.01.06.03632 221 145 6 -
SMZ.10.01.06.03679 357 220 6 -
SMZ.10.01.06.03680 558 352 9 -
