Suction cup; SPB1; SCHMALZ, SMZ.10.01.06.03489, SMZ.10.01.06.03490, SMZ.10.01.06.03491 |EN|

Symbol	Size	Suction force @-600mbar	Pull-off force	Lateral force	Curve radius (min) (convex)	Volume	Mounting	Dimensions	Ø_{ext. cable}
	[mm]	[N]	[N]	[N]	[mm]	[cm³]			[mm]

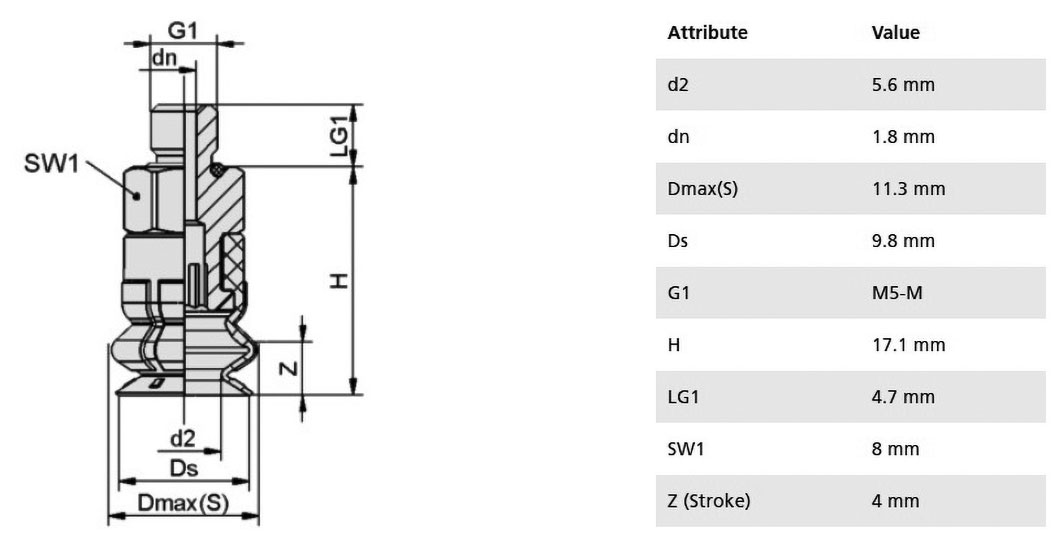

SMZ.10.01.06.03489	10	1.5	4	2	5	0.454	M5-AG	Fig. 1.	4
SMZ.10.01.06.03490	15	4.3	9	5	7.5	1.498	G1/8" AG	Fig. 2.	4
SMZ.10.01.06.03491	15	4.3	9	5	7.5	1.498	G1/8" IG	Fig. 3.	4
SMZ.10.01.06.03492	20	9.9	16.2	9.8	20	3.105	G1/8" AG	Fig. 4.	4
SMZ.10.01.06.03493	20	9.9	16.2	9.8	20	3.105	G1/8" IG	Fig. 5.	4
SMZ.10.01.06.03494	25	14.9	23.4	13	20	5.254	G1/8" AG	Fig. 6.	4
SMZ.10.01.06.03495	25	14.9	23.4	13	20	5.254	G1/8" IG	Fig. 7.	4
SMZ.10.01.06.03496	30	20.7	30.6	15.5	35	7.993	G1/8" AG	Fig. 8.	6
SMZ.10.01.06.03497	30	20.7	30.6	15.5	35	7.993	G1/8" IG	Fig. 9.	6
SMZ.10.01.06.03498	40	35.9	46.8	24.8	70	18.33	G1/4 AG	Fig. 10.	6
SMZ.10.01.06.03499	40	35.9	46.8	24.8	70	18.33	G1/4 IG	Fig. 11.	6
SMZ.10.01.06.03500	50	54.7	72.7	31.2	100	30.181	G1/4 AG	Fig. 12.	6
SMZ.10.01.06.03501	50	54.7	72.7	31.2	100	30.181	G1/4 IG	Fig. 13.	6
SMZ.10.01.06.03502	60	78	100.9	49.4	100	49.24	G1/4 AG	Fig. 14.	6
SMZ.10.01.06.03503	60	78	100.9	49.4	100	49.24	G1/4 IG	Fig. 15.	6
SMZ.10.01.06.03504	80	166	200	59	150	98.358	G1/4 AG	Fig. 16.	6
SMZ.10.01.06.03505	80	166	200	59	150	98.358	G1/4 IG	Fig. 17.	6

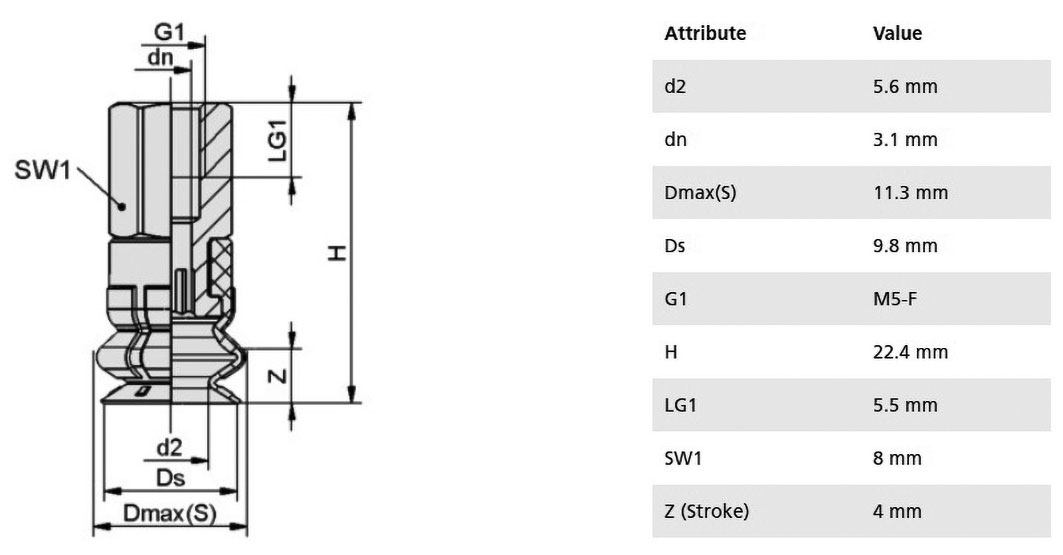

SMZ.10.01.06.03568	10	1.5	4	2	5	0.454	M5-IG	Fig. 18.	4
SMZ.10.01.06.02452	20	9.9	16.2	9.8	15	3.11	-	-	-
SMZ.10.01.06.02453	25	14.9	23.4	13	20	5.25	-	-	-
SMZ.10.01.06.02454	30	20.7	30.6	15.5	25	7.99	-	-	-
SMZ.10.01.06.02455	40	35.9	46.8	24.8	40	18.33	-	-	-
SMZ.10.01.06.02456	50	54.7	72.7	31.2	40	30.18	-	-	-
SMZ.10.01.06.02457	60	78	100.9	49.4	70	49.24	-	-	-
SMZ.10.01.06.02782	10	1.5	4	2	5	0.45	-	-	-
SMZ.10.01.06.02783	15	4.3	9	5	8	1.5	-	-	-
SMZ.10.01.06.03071	80	166	200	59	150	98.36	-	-	-
SMZ.10.01.06.03910	80	166	200	59	150	98.36	G3/8 F	-	6
SMZ.10.01.06.03911	80	166	200	59	150	98.36	G3/8 M	-	6
SMZ.10.01.06.03918	80	166	200	59	150	98.36	G1/2 F	-	6
SMZ.10.01.06.03919	80	166	200	59	150	98.36	G1/2 M	-	6
SMZ.10.01.06.04530	30	2.7	30.6	15.5	35	7.99	G1/4 M	-	6

Manufacturer	SCHMALZ
Number of folds	1.5
Suction cup material	Elastodur
Shore hardness	65
Pneumatic accessories	suction cup
Manufacturer series	SPB1
