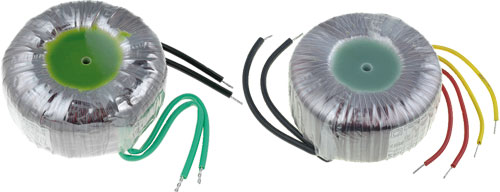

Toroidal mains transformers, TTS series

Toroidal mains transformers, TTS series, TTS10/Z230/12-12V, TTS10/Z230/12V, TTS10/Z230/17-17V |EN|
Type of transformertoroidal
Leadscables
Primary voltage230V AC
Thermal classTa40B
Insulation classII
IP ratingIP00
Conform to the normPN EN 61558-2-4
PN EN 61558-2-6

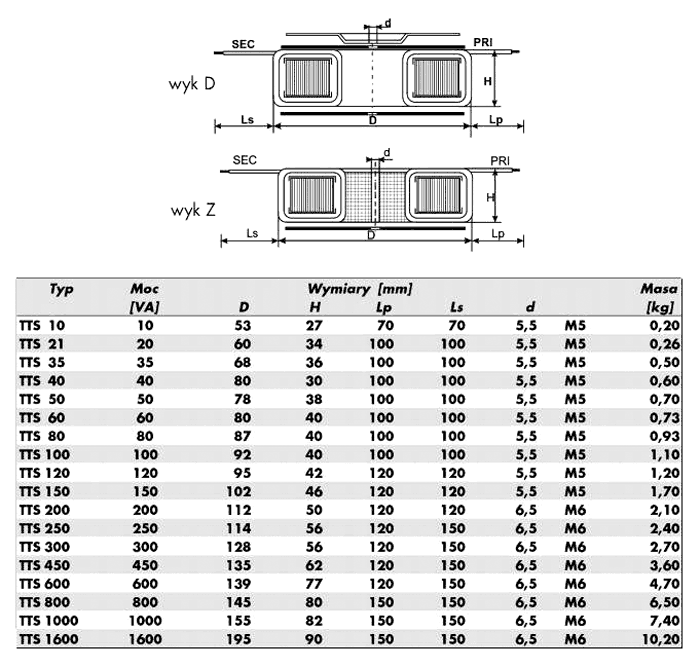

Symbol Dimensions Power Usec. 1 Usec. 2 Isec. wind. 1 Isec. wind. 2 Dia. Ht. Kit contents
[VA] [V] [V] [A] [A] [mm] [mm]
TTS10/Z230/12-12V Fig. 1. 10 12 12 0.41 0.41 53 27 rubber washer
TTS10/Z230/12V Fig. 1. 10 12 - 0.83 - 53 27 rubber washer
TTS10/Z230/17-17V Fig. 1. 10 17 17 0.29 0.29 53 27 rubber washer
TTS10/Z230/17V Fig. 1. 10 17 - 0.58 - 53 27 rubber washer
TTS10/Z230/24-24V Fig. 1. 10 24 24 0.2 0.2 53 27 rubber washer
TTS10/Z230/24V Fig. 1. 10 24 - 0.41 - 53 27 rubber washer
TTS10/Z230/8V Fig. 1. 10 8 - 1.25 - 53 27 rubber washer
TTS20/Z230/12V Fig. 1. 20 12 - 1.66 - 60 34 rubber washer
TTS21/Z230/12V Fig. 1. 21 12 - 1.75 - 60 34 rubber washer
TTS21/Z230/17-17V Fig. 1. 21 17 17 0.61 0.61 60 34 rubber washer
TTS21/Z230/19V Fig. 1. 21 19 - 1.1 - 60 34 rubber washer
TTS21/Z230/24V Fig. 1. 21 24 - 0.87 - 60 34 rubber washer
TTS35/Z230/12-12V Fig. 1. 35 12 12 1.45 1.45 68 36 rubber washer
TTS35/Z230/12V Fig. 1. 35 12 - 2.91 - 68 36 rubber washer
TTS35/Z230/17-17V Fig. 1. 35 17 17 1.02 1.02 68 36 rubber washer
TTS35/Z230/17V Fig. 1. 35 17 - 2.05 - 68 36 rubber washer
TTS35/Z230/24V Fig. 1. 35 24 - 1.45 - 68 36 rubber washer
TTS40/Z230/12-12V Fig. 1. 40 12 12 1.66 1.66 80 30 rubber washer
TTS40/Z230/24V Fig. 1. 40 24 - 1.66 - 80 30 rubber washer
TTS50/Z230/8V Fig. 1. 50 8 - 6.28 - 78 38 rubber washer
TTS50/Z230/12-12V Fig. 1. 50 12 12 2.08 2.08 78 38 rubber washer
TTS50/Z230/12V Fig. 1. 50 12 - 4.16 - 78 38 rubber washer
TTS50/Z230/15-15V Fig. 1. 50 15 15 1.66 1.66 78 38 rubber washer
TTS50/Z230/17-17V Fig. 1. 50 17 17 1.47 1.47 78 38 rubber washer
TTS50/Z230/17V Fig. 1. 50 17 - 2.9 - 78 38 rubber washer
TTS50/Z230/19V Fig. 1. 50 19 - 2.63 - 78 38 rubber washer
TTS50/Z230/24V Fig. 1. 50 24 - 2.08 - 78 38 rubber washer
TTS50/Z230/36V Fig. 1. 50 36 - 1.38 - 78 38 rubber washer
TTS50/Z230/48V Fig. 1. 50 48 - 1.04 - 78 38 rubber washer
TTS60/Z230/12-12V Fig. 1. 60 12 12 2.5 2.5 80 40 rubber washer
TTS60/Z230/12V Fig. 1. 60 12 - 5 - 80 40 rubber washer
TTS60/Z230/17V Fig. 1. 60 17 - 3.52 - 80 40 rubber washer
TTS60/Z230/24V Fig. 1. 60 24 - 2.5 - 80 40 rubber washer
TTS80/Z230/12-12V Fig. 1. 80 12 12 3.33 3.33 87 40 rubber washer
TTS80/Z230/24-24V Fig. 1. 80 24 24 1.66 1.66 87 40 rubber washer
TTS80/Z230/24V Fig. 1. 80 24 - 3.33 - 87 40 rubber washer
TTS100/Z230/110V Fig. 1. 100 110 - 0.9 - 92 40 rubber washer
TTS100/Z230/10-10V Fig. 1. 100 10 10 5 5 92 40 rubber washer
TTS100/Z230/12-12V Fig. 1. 100 12 12 4.16 4.16 92 40 rubber washer
TTS100/Z230/12V Fig. 1. 100 12 - 8.33 - 92 40 rubber washer
TTS100/Z230/14-14V Fig. 1. 100 14 14 3.57 3.57 92 40 rubber washer
TTS100/Z230/14V Fig. 1. 100 14 - 7.14 - 92 40 rubber washer
TTS100/Z230/17-17V Fig. 1. 100 17 17 2.94 2.94 92 40 rubber washer
TTS100/Z230/17V Fig. 1. 100 17 - 5.88 - 92 40 rubber washer
TTS100/Z230/18-18V Fig. 1. 100 18 18 2.77 2.77 92 40 rubber washer
TTS100/Z230/19V Fig. 1. 100 19 - 5.26 - 92 40 rubber washer
TTS100/Z230/21V Fig. 1. 100 21 - 4.76 - 92 40 rubber washer
TTS100/Z230/24-24V Fig. 1. 100 24 24 2.08 2.08 92 40 rubber washer
TTS100/Z230/24V Fig. 1. 100 24 - 4.16 - 92 40 rubber washer
TTS100/Z230/28-28V Fig. 1. 100 28 28 1.78 1.78 92 40 rubber washer
TTS100/Z230/28V Fig. 1. 100 28 - 3.57 - 92 40 rubber washer
TTS100/Z230/2X115V Fig. 1. 100 115 115 0.43 0.43 92 40 rubber washer
TTS100/Z230/32-32V Fig. 1. 100 32 32 1.56 1.56 92 40 rubber washer
TTS100/Z230/36V Fig. 1. 100 36 - 2.77 - 92 40 rubber washer
TTS100/Z230/55V Fig. 1. 100 55 - 1.81 - 92 40 rubber washer
TTS100/Z230/8V Fig. 1. 100 8 - 12.5 - 92 40 rubber washer
TTS100/Z230/48-48V Fig. 1. 100 48 48 1.04 1.04 92 40 rubber washer
TTS100/Z230/48V Fig. 1. 100 48 - 2.08 - 92 40 rubber washer
TTS120/Z230/12-12V Fig. 1. 120 12 12 5 5 95 42 rubber washer
TTS120/Z230/12V Fig. 1. 120 12 - 10 - 95 42 rubber washer
TTS120/Z230/24V - 120 24 - 5 - 95 42 rubber washer
TTS120/Z230/24-24V Fig. 1. 120 24 24 2.5 2.5 95 42 rubber washer
TTS150/Z230/110V Fig. 1. 150 110 - 1.36 - 102 46 rubber washer
TTS150/Z230/12V Fig. 1. 150 12 - 12.5 - 102 46 rubber washer
TTS150/Z230/17-17V Fig. 1. 150 17 17 4.41 4.41 102 46 rubber washer
TTS150/Z230/17V Fig. 1. 150 17 - 8.82 - 102 46 rubber washer
TTS150/Z230/24-24V Fig. 1. 150 24 24 3.12 3.12 102 46 rubber washer
TTS150/Z230/24V Fig. 1. 150 24 - 6.25 - 102 46 rubber washer
TTS150/Z230/28V Fig. 1. 150 28 - 5.35 - 102 46 rubber washer
TTS150/Z230/30-30V Fig. 1. 150 30 30 2.5 2.5 102 46 rubber washer
TTS150/Z230/30V Fig. 1. 150 30 - 5 - 102 46 rubber washer
TTS150/Z230/35-35V Fig. 1. 150 35 35 2.14 2.14 102 46 rubber washer
TTS150/Z230/40-40V Fig. 1. 150 40 40 1.87 1.87 102 46 rubber washer
TTS150/Z230/48-48V Fig. 1. 150 48 48 1.56 1.56 102 46 rubber washer
TTS150/Z230/48V Fig. 1. 150 48 - 3.12 - 102 46 rubber washer
TTS200/Z230/110V Fig. 1. 200 110 - 1.81 - 112 50 rubber washer
TTS200/Z230/12V Fig. 1. 200 12 - 16.66 - 112 50 rubber washer
TTS200/Z230/14-14V Fig. 1. 200 14 14 7.14 7.14 112 50 rubber washer
TTS200/Z230/14V Fig. 1. 200 14 - 14.28 - 112 50 rubber washer
TTS200/Z230/17-17V Fig. 1. 200 17 17 5.88 5.88 112 50 rubber washer
TTS200/Z230/17V Fig. 1. 200 17 - 11.76 - 112 50 rubber washer
TTS200/Z230/24-24V Fig. 1. 200 24 24 4.16 4.16 112 50 rubber washer
TTS200/Z230/24V Fig. 1. 200 24 - 8.33 - 112 50 rubber washer
TTS200/Z230/28V Fig. 1. 200 28 - 7.14 - 112 50 rubber washer
TTS200/Z230/30-30V Fig. 1. 200 30 30 3.33 3.33 112 50 rubber washer
TTS200/Z230/32V Fig. 1. 200 32 - 6.25 - 112 50 rubber washer
TTS200/Z230/36-36V Fig. 1. 200 36 36 2.77 2.77 112 50 rubber washer
TTS200/Z230/40-40V Fig. 1. 200 40 40 2.5 2.5 112 50 rubber washer
TTS200/Z230/48-48V Fig. 1. 200 48 48 2.08 2.08 112 50 rubber washer
TTS200/Z230/48V Fig. 1. 200 48 - 4.16 - 112 50 rubber washer
TTS250/Z230/110V Fig. 1. 250 110 - 2.27 - 114 56 rubber washer
TTS250/Z230/12-12V Fig. 1. 250 12 12 10.41 10.41 114 56 rubber washer
TTS250/Z230/12V Fig. 1. 250 12 - 20.83 - 114 56 rubber washer
TTS250/Z230/24-24V Fig. 1. 250 24 24 5.2 5.2 114 56 rubber washer
TTS250/Z230/24V Fig. 1. 250 24 - 10.41 - 114 56 rubber washer
TTS250/Z230/28-28V Fig. 1. 250 28 28 4.46 4.46 114 56 rubber washer
TTS250/Z230/28V Fig. 1. 250 28 - 8.92 - 114 56 rubber washer
TTS250/Z230/36V Fig. 1. 250 36 - 6.94 - 114 56 rubber washer
TTS300/D230/12-12V Fig. 1. 300 12 12 12.5 12.5 128 56 lid; rubber washer
TTS300/D230/12V Fig. 1. 300 12 - 25 - 128 56 lid; rubber washer
TTS300/D230/24-24V Fig. 1. 300 24 24 6.25 6.25 128 56 lid; rubber washer
TTS300/D230/24V Fig. 1. 300 24 - 12.5 - 128 56 lid; rubber washer
TTS300/D230/28-28V Fig. 1. 300 28 28 5.35 5.35 128 56 lid; rubber washer
TTS300/D230/30-30V Fig. 1. 300 30 30 5 5 128 56 lid; rubber washer
TTS300/D230/40-40V Fig. 1. 300 40 40 3.75 3.75 128 56 lid; rubber washer
TTS300/Z230/48-48V Fig. 1. 300 48 48 3.12 3.12 128 56 rubber washer
TTS300/Z230/48V Fig. 1. 300 48 - 6.25 - 128 56 rubber washer
TTS300/D230/55-55V Fig. 1. 300 55 55 2.72 2.72 128 56 lid; rubber washer
TTS450/D230/110V Fig. 1. 450 110 - 4.09 - 135 62 lid; rubber washer
TTS450/D230/12V Fig. 1. 450 12 - 37.5 - 135 62 lid; rubber washer
TTS450/D230/14V Fig. 1. 450 14 - 32.14 - 135 62 lid; rubber washer
TTS450/D230/17-17V Fig. 1. 450 17 17 13.23 13.23 135 62 lid; rubber washer
TTS450/D230/24-24V Fig. 1. 450 24 24 9.37 9.37 135 62 lid; rubber washer
TTS450/D230/24V Fig. 1. 450 24 - 18.75 - 135 62 lid; rubber washer
TTS450/D230/35-35V Fig. 1. 450 35 35 6.42 6.42 135 62 lid; rubber washer
TTS450/D230/40-40V Fig. 1. 450 40 40 5.62 5.62 135 62 lid; rubber washer
TTS450/Z230/48-48V Fig. 1. 450 48 48 4.68 4.68 135 62 rubber washer
TTS450/Z230/48V Fig. 1. 450 48 - 9.37 - 135 62 rubber washer
TTS600/D230/12-12V Fig. 1. 600 12 12 25 25 139 77 lid; rubber washer
TTS600/D230/12V Fig. 1. 600 12 - 50 - 139 77 lid; rubber washer
TTS600/D230/17-17V Fig. 1. 600 17 17 17.64 17.64 139 77 lid; rubber washer
TTS600/D230/230V Fig. 1. 600 230 - 2.6 - 139 77 lid; rubber washer
TTS600/D230/24-24V Fig. 1. 600 24 24 12.5 12.5 139 77 lid; rubber washer
TTS600/D230/24V Fig. 1. 600 24 - 25 - 139 77 lid; rubber washer
TTS600/D230/35-35V Fig. 1. 600 35 35 8.57 8.57 139 77 lid; rubber washer
TTS600/D230/40-40V Fig. 1. 600 40 40 7.5 7.5 139 77 lid; rubber washer
TTS1000/D230/24V Fig. 1. 1000 24 - 41.66 - 155 82 lid; rubber washer
