Encoderes mecánicos
| Símbolo | Tipo de codificador | Medidas | Montaje |
|---|---|---|---|

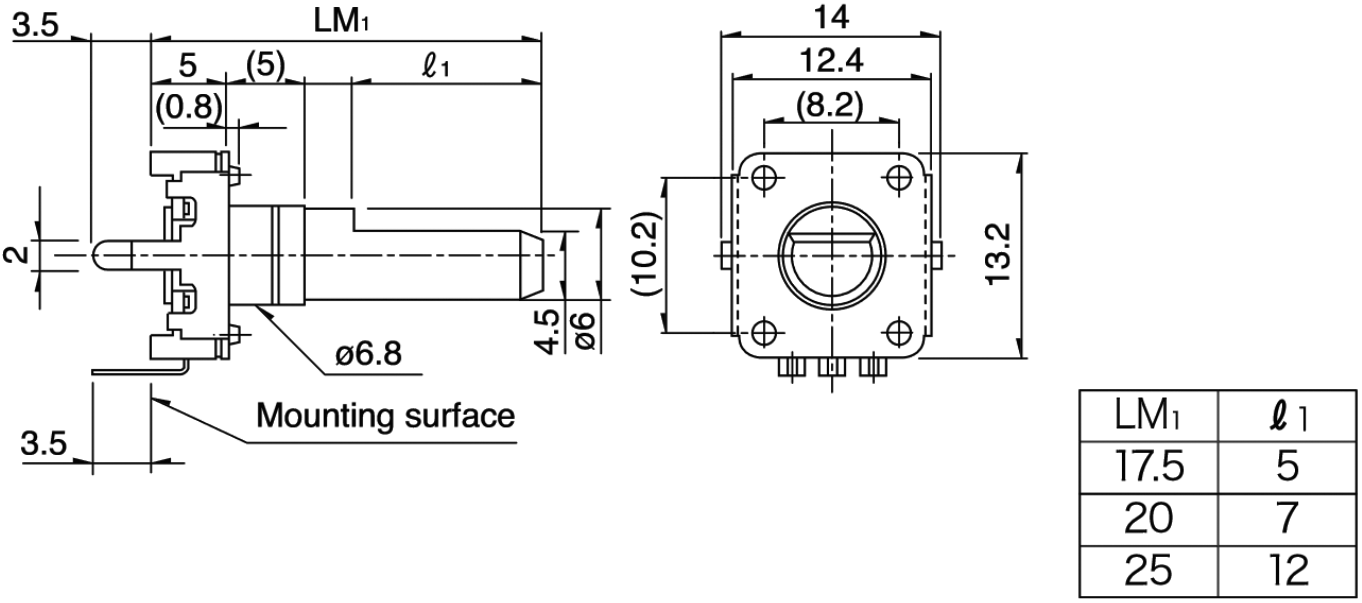

| EC10E1220503 | incremental | Fig.1. | THT |
| EC11B15242 | incremental | - | THT |
| EC11B15242AE | incremental | - | THT |
| EC11B15244 | incremental | - | THT |

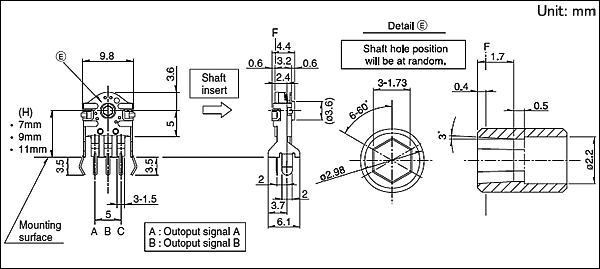

| EC11E09244AQ | incremental | Fig.2. | THT |
| EC11E15204A3 | incremental | - | THT |
| EC11E15244B2 | incremental | - | THT |
| EC11E15244G1 | incremental | Fig.3. | THT |
| EC11E1530401 | incremental | - | THT |
| EC11J1524413 | incremental | - | SMD |
| EC12D1524403 | incremental | Fig.4. | THT |
| EC12D1564402 | incremental | Fig.5. | THT |
| EC12E1220405 | incremental | Fig.6. | THT |
| EC12E24104A6 | incremental | - | THT |
| EC12E24204A8 | incremental | - | THT |
| EC12E24204A9 | incremental | - | THT |
| EC12E2420801 | incremental | Fig.7. | THT |
| EC12E2420802 | incremental | - | THT |
| EC12E24244 | incremental | - | THT |
| EC20A1824401 | incremental | Fig.8. | THT |
| EC21A1520401 | incremental | Fig.9. | THT |
| EC28A1550401 | incremental | - | THT |
| EC28A1560401 | incremental | Fig.10. | THT |
| EN11-HSB1AQ20 | incremental | Fig.11. | THT |
| EN11-VNB1BQ15 | incremental | - | THT |
| EN11-VNM1AF15 | incremental | - | THT |
| EN11-VSM0AF20 | incremental | - | THT |
| EN12-HN22AF18 | incremental | - | THT |

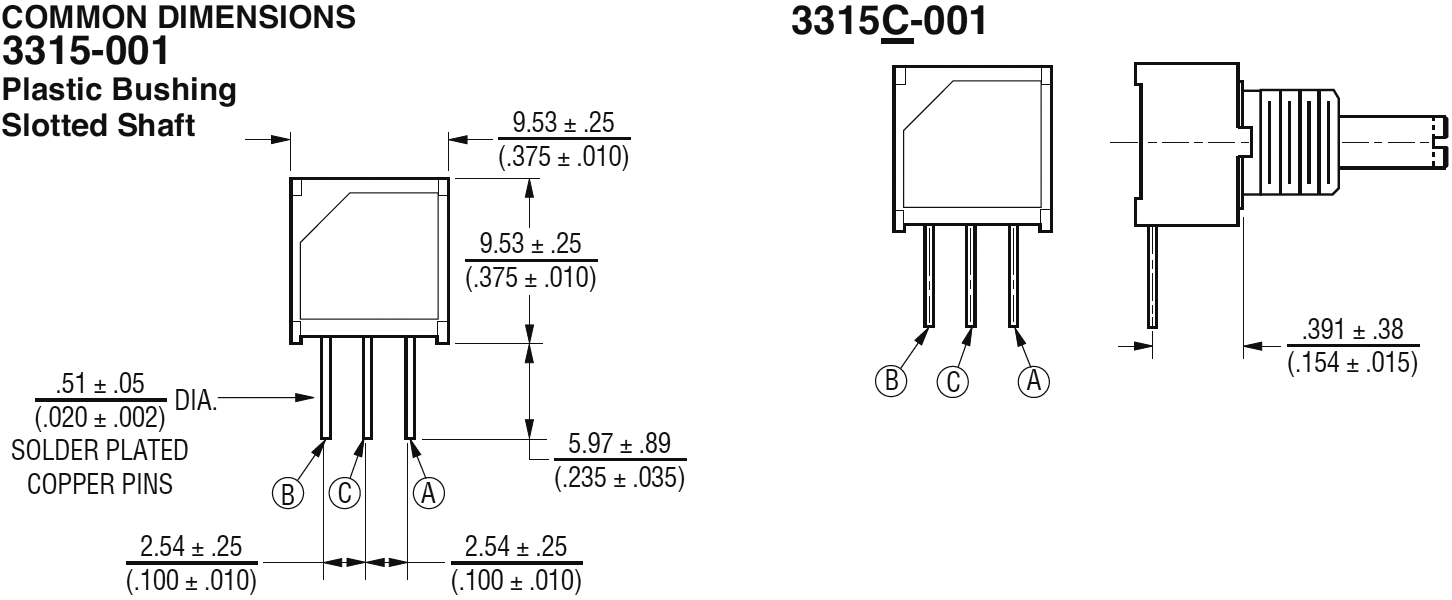

| 3315C-001-016L | incremental | Fig.12. | THT |
| 3315C-111-016L | incremental | - | THT |
| 3315R-101-016L | incremental | - | THT |
| 3315Y-001-016L | incremental | - | THT |
| ECW0J-B24-AC0006L | incremental | - | THT |
| ECW0J-B24-BC0006L | incremental | - | THT |
| ECW0J-B24-HC0006L | incremental | - | THT |
| ECW1D-B24-BC0024L | incremental | - | THT |
| ECW1J-B24-AC0024L | incremental | - | THT |
| ECW1J-B24-BC0024L | incremental | - | THT |
| ECW1JR19AC0024L | incremental | - | THT |
| ECW1J-R24-BC0024L | incremental | - | THT |
| EM14A0D-C24-L064N | óptica | - | THT |
| EM14A1D-C24-L032N | óptica | - | THT |
| ENA1J-B28-L00064L | óptica | - | THT |
| ENS1J-B28-L00128L | óptica | - | THT |
| ESD0D-S00-GC0006L | incremental | Fig.13. | THT |
| PEC11H-4120F-S0020 | incremental | - | THT |
| PEC11H-4215F-S0024 | incremental | - | THT |
| PEC11L-4120F-S0020 | incremental | - | THT |
| PEC11L-4125K-N0020 | incremental | - | THT |
| PEC11L-4215F-S0015 | incremental | - | THT |
| PEC11L-4220F-S0015 | incremental | - | THT |
| PEC11R-4015F-S0024 | incremental | - | THT |
| PEC11R-4115F-S0018 | incremental | - | THT |
| PEC11R-4125F-S0018 | incremental | - | THT |
| PEC11R-4215F-S0012 | incremental | - | THT |
| PEC11R-4215F-S0024 | incremental | - | THT |
| PEC11R-4215K-S0024 | incremental | - | THT |
| PEC11R-4220F-S0024 | incremental | - | THT |
| PEC11R-4220K-S0024 | incremental | - | THT |
| PEC11R-4225F-S0024 | incremental | - | THT |
| PEC11R-4230F-S0024 | incremental | - | THT |
| PEC12-4217F-S0012 | incremental | - | THT |
| PEC12R-4215F-N0024 | incremental | - | THT |
| PEC12R-4215F-S0024 | incremental | - | THT |
| PEC12R-4225F-S0024 | incremental | - | THT |
| PEC16-2130F-N0012 | incremental | - | THT |
| PEC16-4020F-S0024 | incremental | - | THT |
| PEC16-4215F-N0024 | incremental | - | THT |
| PEC16-4215F-S0024 | incremental | - | THT |
| PEC16-4220F-S0024 | incremental | - | THT |
| PEL12D-2225S-S1024 | incremental | - | THT |
| PEL12D-4225S-S1024 | incremental | - | THT |
| PEL12S-2024S-N3024 | incremental | - | THT |
| PEL12S-4224S-N1024 | incremental | - | THT |
| PEL12T-4025S-S1024 | incremental | - | THT |
| PEL12T-4025T-S1024 | incremental | - | THT |
| PEL12T-4225S-S1024 | incremental | - | THT |
| PEL12T-4226F-S1024 | incremental | - | THT |
| 25LB22-Q | incremental | - | THT |
| 62A11-02-050C | incremental | - | THT |
| Símbolo | Temperatura de trabajo | Resolución | Posiciones | Señal de salida | Corriente de trabajo máx. | Tensión de trabajo | Durabilidad mecánica | Longitud de eje | Diámetro de eje | Profundidad de ranura | Propiedades de codificadores | Carrera de pulsador | Iluminación | Color de ilumin. | Resolución | Serie de fabricante |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [°C] | [imp/rot.] | [mA] | [V DC] | [mm] | [mm] | [mm] | [mm] | |||||||||
| EC10E1220503 | -30...85 | 12 | 24 | dos señales A y B | 10 | 5 | 100000 ciclos | - | - | - | - | - | - | - | - | - |
| EC11B15242 | -30...70 | 15 | 30 | dos señales A y B | 10 | 5 | 25000 ciclos | 18 | - | - | con botón | 0,5 | - | - | - | - |
| EC11B15242AE | -40...85 | 15 | 30 | dos señales A y B | 10 | 5 | 15000 ciclos | 13 | 6 | 1,5 | con botón | 0,5 | - | - | - | - |
| EC11B15244 | -40...85 | 15 | 30 | dos señales A y B | 10 | 5 | 15000 ciclos | 18 | - | - | con botón | 0,5 | - | - | - | - |
| EC11E09244AQ | -40...85 | 9 | 18 | dos señales A y B | 10 | 5 | 15000 ciclos | 13 | 6 | 1,5 | con botón | 1,5 | - | - | - | - |
| EC11E15204A3 | -40...85 | 15 | 30 | dos señales A y B | 10 | 5 | 15000 ciclos | 20 | 6 | 1,5 | - | - | - | - | - | - |
| EC11E15244B2 | -40...85 | 15 | 30 | dos señales A y B | 10 | 5 | 15000 ciclos | 20 | 6 | 1,5 | con botón | - | - | - | - | - |
| EC11E15244G1 | -40...85 | 15 | 30 | dos señales A y B | 10 | 5 | 15000 ciclos | 13 | 6 | 1,5 | con botón | 0,5 | - | - | - | - |
| EC11E1530401 | -40...85 | 15 | - | - | 10 | 5 | 15000 ciclos | 19 | 6 | 1,5 | - | - | - | - | - | - |
| EC11J1524413 | -40...85 | 15 | 30 | dos señales A y B | 10 | 5 | 100000 ciclos | 10 | 5,975 | 1,525 | con botón | 0,5 | - | - | - | - |
| EC12D1524403 | -40...85 | 15 | 30 | dos señales A y B | 5 | 5 | 30000 ciclos | 6,5 | 5,975 | 1,5 | con botón | 0,5 | - | - | - | - |
| EC12D1564402 | -40...85 | 15 | 30 | dos señales A y B | 5 | 5 | 30000 ciclos | 6,5 | 5,975 | 1,5 | con botón | 0,5 | - | - | - | - |
| EC12E1220405 | -10...70 | 12 | 12 | dos señales A y B | 5 | 5 | 30000 ciclos | 15 | 6 | 1,5 | - | - | - | - | - | - |
| EC12E24104A6 | -10...70 | 25 | - | dos señales A y B | 5 | 5 | 15000 ciclos | 20 | 6 | 1,5 | - | - | - | - | - | - |
| EC12E24204A8 | -10...70 | 24 | 24 | dos señales A y B | 5 | 5 | 30000 ciclos | 10 | 6 | 1,5 | - | - | - | - | - | - |
| EC12E24204A9 | -10...70 | 24 | 24 | dos señales A y B | 5 | 5 | 30000 ciclos | 15 | 6 | 1,5 | - | - | - | - | - | - |
| EC12E2420801 | -10...70 | 24 | 24 | dos señales A y B | 5 | 5 | 30000 ciclos | 12 | 6 | 1,5 | - | - | - | - | - | - |
| EC12E2420802 | -10...70 | 24 | 24 | dos señales A y B | 5 | 5 | 30000 ciclos | 7 | 6 | 1,5 | - | - | - | - | - | - |
| EC12E24244 | -10...70 | 24 | 24 | dos señales A y B | 10 | 5 | 30000 ciclos | 13 | - | 1,5 | con botón | 0,5 | - | - | - | - |
| EC20A1824401 | -30...80 | 18 | 18 | dos señales A y B | 1 | 5 | 20000 ciclos | 20 | 6 | 1,5 | con botón | 1,5 | - | - | - | - |
| EC21A1520401 | -40...85 | 15 | 30 | dos señales A y B | 10 | 5 | 50000 ciclos | - | - | - | - | - | - | - | - | - |
| EC28A1550401 | -40...85 | 15 | 30 | dos señales A y B | 10 | 5 | 50000 ciclos | - | - | - | - | - | - | - | - | - |
| EC28A1560401 | -40...85 | 15 | 30 | dos señales A y B | 10 | 5 | 50000 ciclos | - | - | - | - | - | - | - | - | - |
| EN11-HSB1AQ20 | -30...85 | 20 | 20 | dos señales A y B | 10 | 5 | 30000 ciclos | 15 | 6 | - | con botón | 0,5 | - | - | - | - |
| EN11-VNB1BQ15 | -30...85 | 20 | 20 | dos señales A y B | 1 | 5 | 30000 ciclos | 8 | 6 | - | - | - | - | - | - | - |
| EN11-VNM1AF15 | -30...85 | 20 | 20 | dos señales A y B | 1 | 5 | 30000 ciclos | 10 | 6 | 1,5 | - | - | - | - | - | - |
| EN11-VSM0AF20 | -30...85 | 20 | - | dos señales A y B | 1 | 5 | 30000 ciclos | 15 | 6 | 1,5 | - | - | - | - | - | - |
| EN12-HN22AF18 | -30...85 | 24 | 24 | dos señales A y B | 1 | 5 | 30000 ciclos | 13 | 6 | 1,5 | - | - | - | - | - | - |
| 3315C-001-016L | -40...125 | 16 | - | dos señales A y B | - | - | 100000 ciclos | 12,7 | 3,18 | - | - | - | - | - | - | 3315C |
| 3315C-111-016L | -40...125 | 16 | - | dos señales A y B | - | - | 100000 ciclos | 19 | 3,18 | - | - | - | - | - | - | - |
| 3315R-101-016L | -40...125 | 16 | - | dos señales A y B | - | - | 100000 ciclos | 12,7 | 3,18 | - | - | - | - | - | - | - |
| 3315Y-001-016L | -40...125 | 16 | - | dos señales A y B | - | - | 100000 ciclos | 12,7 | 3,18 | - | - | - | - | - | - | 3315Y |
| ECW0J-B24-AC0006L | -40...85 | 6 | 24 | dos señales A y B | 10 | 10 | 200000 ciclos | 19 | 6,35 | - | - | - | - | - | - | - |
| ECW0J-B24-BC0006L | -40...85 | 6 | 24 | dos señales A y B | 10 | 10 | 200000 ciclos | 19 | 6,35 | - | - | - | - | - | - | - |
| ECW0J-B24-HC0006L | -40...85 | 6 | 24 | dos señales A y B | 10 | 10 | 200000 ciclos | 19 | 6,35 | - | - | - | - | - | - | - |
| ECW1D-B24-BC0024L | -40...85 | 24 | 24 | dos señales A y B | 10 | 10 | 200000 ciclos | 19 | 6,35 | - | - | - | - | - | - | - |
| ECW1J-B24-AC0024L | -40...85 | 24 | 24 | dos señales A y B | 10 | 10 | 200000 ciclos | 19 | 6,35 | - | - | - | - | - | - | - |
| ECW1J-B24-BC0024L | -40...85 | 24 | 24 | dos señales A y B | 10 | 10 | 200000 ciclos | 19 | 6,35 | - | - | - | - | - | - | - |
| ECW1JR19AC0024L | -40...85 | 24 | 24 | dos señales A y B | 10 | 10 | 200000 ciclos | 19 | 6 | - | - | - | - | - | - | - |
| ECW1J-R24-BC0024L | -40...85 | 24 | 24 | dos señales A y B | 10 | 10 | 200000 ciclos | 24 | 6 | - | - | - | - | - | - | - |
| EM14A0D-C24-L064N | -40...70 | 64 | - | dos señales A y B | 26 | 5 | 1000000 ciclos | 19 | 6,35 | 1,5 | - | - | - | - | - | - |
| EM14A1D-C24-L032N | -40...70 | 32 | 32 | dos señales A y B | 26 | 5 | 100000 ciclos | 19 | 6,35 | 1,5 | - | - | - | - | - | - |
| ENA1J-B28-L00064L | -40...75 | 64 | - | dos señales A y B | 26 | 5 | 10000000 ciclos | 22 | 6,35 | - | - | - | - | - | - | - |
| ENS1J-B28-L00128L | -40...75 | 128 | - | dos señales A y B | 26 | 5 | 200000000 ciclos | 22 | 6,35 | - | - | - | - | - | - | - |
| ESD0D-S00-GC0006L | -40...85 | 6 | - | dos señales A y B | 10 | 10 | 200000 ciclos | - | - | - | - | - | - | - | - | - |
| PEC11H-4120F-S0020 | -20...70 | - | 20 | - | - | 5 | 100000 ciclos | 20 | 6 | - | con botón | - | - | - | 20 | - |
| PEC11H-4215F-S0024 | -20...70 | - | 24 | - | - | 5 | 100000 ciclos | 15 | 6 | - | con botón | - | - | - | 24 | - |
| PEC11L-4120F-S0020 | -25...80 | 20 | 20 | dos señales A y B | 10 | 5 | 100000 ciclos | 20 | 6 | 1,5 | con botón | 1,5 | - | - | - | - |
| PEC11L-4125K-N0020 | -25...80 | 20 | 20 | dos señales A y B | 10 | 5 | 100000 ciclos | 25 | 6 | - | - | - | - | - | - | - |
| PEC11L-4215F-S0015 | -25...80 | - | 30 | - | - | 5 | 100000 ciclos | 15 | 6 | - | con botón | - | - | - | 15 | - |
| PEC11L-4220F-S0015 | -25...80 | 15 | 30 | dos señales A y B | 10 | 5 | 100000 ciclos | 20 | 6 | 0,5 | con botón | 1,5 | - | - | - | - |
| PEC11R-4015F-S0024 | -30...70 | 24 | - | dos señales A y B | 10 | 5 | 30000 ciclos | 15 | 6 | 1,5 | con botón | 0,5 | - | - | - | - |
| PEC11R-4115F-S0018 | -30...70 | 18 | 18 | dos señales A y B | 10 | 5 | 30000 ciclos | 15 | 6 | 1,5 | con botón | 0,5 | - | - | - | - |
| PEC11R-4125F-S0018 | -30...70 | 18 | 18 | dos señales A y B | 10 | 5 | 30000 ciclos | 25 | 6 | 1,5 | con botón | 0,5 | - | - | 12 | - |
| PEC11R-4215F-S0012 | -30...70 | 12 | 24 | dos señales A y B | 10 | 5 | 30000 ciclos | 15 | 6 | 1,5 | con botón | 0,5 | - | - | - | - |
| PEC11R-4215F-S0024 | -30...70 | 24 | 24 | dos señales A y B | 10 | 5 | 30000 ciclos | 15 | 6 | 1,5 | con botón | 0,5 | - | - | - | - |
| PEC11R-4215K-S0024 | -30...70 | 24 | 24 | dos señales A y B | 10 | 5 | 30000 ciclos | 15 | 6 | - | con botón | 0,5 | - | - | - | - |
| PEC11R-4220F-S0024 | -30...70 | 24 | 24 | dos señales A y B | 10 | 5 | 30000 ciclos | 20 | 6 | 1,5 | con botón | 0,5 | - | - | - | - |
| PEC11R-4220K-S0024 | -30...70 | 24 | 24 | - | 10 | 5 | 30000 ciclos | 20 | 6 | - | con botón | 0,5 | - | - | - | - |
| PEC11R-4225F-S0024 | -30...70 | 24 | 24 | dos señales A y B | 10 | 5 | 30000 ciclos | 25 | 6 | 1,5 | con botón | 0,5 | - | - | - | - |
| PEC11R-4230F-S0024 | -30...70 | - | 24 | - | - | 5 | 30000 ciclos | 30 | 6 | - | con botón | - | - | - | 24 | - |
| PEC12-4217F-S0012 | -30...70 | 12 | 24 | dos señales A y B | 1 | 5 | 30000 ciclos | 17,5 | 6 | 1,5 | con botón | 1,5 | - | - | - | - |
| PEC12R-4215F-N0024 | -30...70 | - | 24 | - | - | 5 | 30000 ciclos | 15 | 6 | - | - | - | - | - | 24 | - |
| PEC12R-4215F-S0024 | -30...70 | - | 24 | - | - | 5 | 30000 ciclos | 15 | 6 | - | con botón | - | - | - | 24 | - |
| PEC12R-4225F-S0024 | -30...70 | - | 24 | - | - | 5 | 30000 ciclos | 25 | 6 | - | con botón | - | - | - | 24 | - |
| PEC16-2130F-N0012 | -30...70 | 12 | 12 | dos señales A y B | 1 | 5 | 100000 ciclos | 30 | 6 | 1,5 | - | - | - | - | - | - |
| PEC16-4020F-S0024 | -30...70 | - | - | - | - | 5 | 100000 ciclos | 20 | 6 | - | con botón | - | - | - | 24 | - |
| PEC16-4215F-N0024 | -30...70 | 24 | 24 | dos señales A y B | 1 | 5 | 100000 ciclos | 15 | 6 | 1,5 | - | - | - | - | - | - |
| PEC16-4215F-S0024 | -30...70 | 24 | 24 | dos señales A y B | 1 | 5 | 100000 ciclos | 15 | 6 | 1,5 | con botón | 1,5 | - | - | - | - |
| PEC16-4220F-S0024 | -30...70 | 24 | 24 | dos señales A y B | 1 | 5 | 100000 ciclos | 20 | 6 | 1,5 | con botón | 1,5 | - | - | - | - |
| PEL12D-2225S-S1024 | -10...70 | 24 | 24 | dos señales A y B | 500 | 5 | 30000 ciclos | 25 | 6 | - | con botón | 0,5 | LED | azul/naranja | - | PEL12D |
| PEL12D-4225S-S1024 | -10...70 | 24 | 24 | dos señales A y B | 500 | 5 | 30000 ciclos | 25 | 6 | - | con botón | 0,5 | LED | azul/naranja | - | - |
| PEL12S-2024S-N3024 | -10...70 | 24 | - | dos señales A y B | 500 | 5 | 30000 ciclos | 24 | 6 | - | - | - | LED | azul | - | - |
| PEL12S-4224S-N1024 | -10...70 | 24 | 24 | dos señales A y B | 500 | 5 | 30000 ciclos | 24 | 6 | - | - | - | LED | rojo | - | - |
| PEL12T-4025S-S1024 | -10...70 | 24 | - | dos señales A y B | 500 | 5 | 30000 ciclos | 25 | 6 | - | con botón | 0,5 | LED | RGB | - | PEL12T |
| PEL12T-4025T-S1024 | -10...70 | 24 | - | dos señales A y B | 500 | 5 | 30000 ciclos | 25 | 6 | - | con botón | 0,5 | LED | RGB | - | - |
| PEL12T-4225S-S1024 | -10...70 | 24 | 24 | dos señales A y B | 500 | 5 | 30000 ciclos | 25 | 6 | - | con botón | 0,5 | LED | RGB | - | - |
| PEL12T-4226F-S1024 | -10...70 | 24 | 24 | dos señales A y B | 500 | 5 | 30000 ciclos | 26 | 6 | 1,5 | con botón | 0,5 | LED | RGB | - | - |
| 25LB22-Q | -40...85 | 16 | 16 | dos señales A y B | - | - | 100000 ciclos | 12,7 | 6,35 | - | - | - | - | - | - | - |
| 62A11-02-050C | -40...85 | 32 | 32 | - | 5 | - | 9,52 | 6,35 | 6,35 | - | - | - | - | - | - |
