Interruptor: de presión; SCHNEIDER ELECTRIC
| Fabricante | SCHNEIDER ELECTRIC |
| Serie de fabricante | Harmony XB4 |
| Forma de botón | de cabeza de seta |
| Orificio de montaje | Ø22mm |
| Clase de impermeabilidad | IP66 |
| Coopera con | ZB4BZ009, ZBE101, ZBE102, ZBE201, ZBE202, ZBE203, ZBE204, ZBE205 |
| Tipo de interruptor | de presión |
| Estándar de conmutador | 22mm |
| Símbolo | Posiciones | Med.frente | Color de conmutador | Iluminación | Designación de teclado | Propiedades | Medidas |
|---|---|---|---|---|---|---|---|
| [mm] | |||||||
| ZB4BC24 | 2 | Ø30 | negro | no hay | sin designación | sin símbolo | Fig.1. |
| ZB4BC34 | 2 | Ø30 | verde | no hay | sin designación | sin símbolo | Fig.1. |
| ZB4BC44 | 2 | Ø30 | rojo | no hay | sin designación | sin símbolo | Fig.1. |
| ZB4BC54 | 2 | Ø30 | amarillo | no hay | sin designación | sin símbolo | Fig.1. |
| ZB4BC64 | 2 | Ø30 | azul | no hay | sin designación | sin símbolo | Fig.1. |
| ZB4BC2 | 2 | Ø40 | negro | no hay | sin designación | sin símbolo | Fig.1. |
| ZB4BC3 | 2 | Ø40 | verde | no hay | sin designación | sin símbolo | Fig.1. |
| ZB4BC4 | 2 | Ø40 | rojo | no hay | sin designación | sin símbolo | Fig.1. |
| ZB4BC5 | 2 | Ø40 | amarillo | no hay | sin designación | sin símbolo | Fig.1. |
| ZB4BC6 | 2 | Ø40 | azul | no hay | sin designación | sin símbolo | Fig.1. |
| ZB4BR2 | 2 | Ø60 | negro | no hay | sin designación | sin símbolo | Fig.1. |
| ZB4BR216 | 2 | Ø60 | negro | no hay | sin designación | sin símbolo | - |
| ZB4BR3 | 2 | Ø60 | verde | no hay | sin designación | sin símbolo | Fig.1. |
| ZB4BR4 | 2 | Ø60 | rojo | no hay | sin designación | sin símbolo | Fig.1. |
| ZB4BR5 | 2 | Ø60 | amarillo | no hay | sin designación | sin símbolo | Fig.1. |
| ZB4BR6 | 2 | Ø60 | azul | no hay | sin designación | sin símbolo | Fig.1. |
| ZB4BW413 | 2 | Ø40 | blanco | ZBVB, ZBVG, ZBVJ, ZBVM | sin designación | sin símbolo | Fig.2. |
| ZB4BW433 | 2 | Ø40 | verde | ZBVB, ZBVG, ZBVJ, ZBVM | sin designación | sin símbolo | Fig.2. |
| ZB4BW443 | 2 | Ø40 | rojo | ZBVB, ZBVG, ZBVJ, ZBVM | sin designación | sin símbolo | Fig.2. |
| ZB4BW453 | 2 | Ø40 | naranja | ZBVB, ZBVG, ZBVJ, ZBVM | sin designación | sin símbolo | Fig.2. |
| ZB4BW463 | 2 | Ø40 | azul | ZBVB, ZBVG, ZBVJ, ZBVM | sin designación | sin símbolo | Fig.2. |

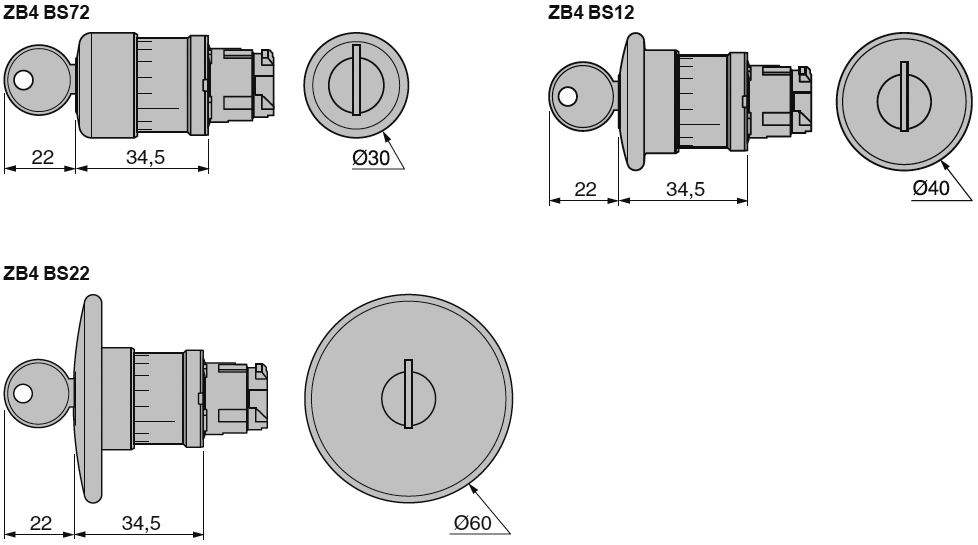

| ZB4BS12 | 2 | Ø40 | negro | no hay | sin designación | sin símbolo; llave 126; girar la llave para desbloquear | Fig.3. |
| ZB4BS42 | 2 | Ø30 | negro | no hay | sin designación | sin símbolo; girar para desbloquear | Fig.4. |
| ZB4BS52 | 2 | Ø40 | negro | no hay | sin designación | sin símbolo; girar para desbloquear | Fig.4. |
| ZB4BS55 | 2 | Ø40 | amarillo | no hay | sin designación | sin símbolo; girar para desbloquear | Fig.4. |
| ZB4BS72 | 2 | Ø30 | negro | no hay | sin designación | sin símbolo; llave 126; girar la llave para desbloquear | Fig.3. |
| ZB4BC247 | 2 | Ø30 | negro | no hay | sin designación | sin símbolo | - |
| ZB4BC27 | 2 | Ø40 | negro | no hay | sin designación | sin símbolo | - |
| ZB4BT2 | 2 | Ø40 | negro | no hay | sin designación | sin símbolo; arrastrar para desbloquear | Fig.5. |
| ZB4BT3 | 2 | Ø40 | verde | no hay | sin designación | sin símbolo; arrastrar para desbloquear | - |
| ZB4BT5 | 2 | Ø40 | amarillo | no hay | sin designación | sin símbolo; arrastrar para desbloquear | - |
| ZB4BT57 | 2 | Ø40 | amarillo | no hay | sin designación | sin símbolo; arrastrar para desbloquear | - |
| ZB4BT6 | 2 | Ø40 | azul | no hay | sin designación | sin símbolo; arrastrar para desbloquear | - |
| ZB4BW633 | 2 | Ø40 | verde | ZBVB, ZBVG, ZBVJ, ZBVM | sin designación | sin símbolo; arrastrar para desbloquear | - |
| ZB4BW643 | 2 | Ø40 | rojo | ZBVB, ZBVG, ZBVJ, ZBVM | sin designación | sin símbolo; arrastrar para desbloquear | - |
| ZB4BW653 | 2 | Ø40 | amarillo | ZBVB, ZBVG, ZBVJ, ZBVM | sin designación | sin símbolo; arrastrar para desbloquear | - |
| ZB4BW663 | 2 | Ø40 | azul | ZBVB, ZBVG, ZBVJ, ZBVM | sin designación | sin símbolo; arrastrar para desbloquear | - |
| Símbolo | Temperatura de trabajo | ¡OJO! |
|---|---|---|
| [°C] | ||
| ZB4BC24 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BC34 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BC44 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BC54 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BC64 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BC2 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BC3 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BC4 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BC5 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BC6 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BR2 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BR216 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BR3 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BR4 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BR5 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BR6 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BW413 | -25...70 | Bombilla a pedir separadamente; Conjuntos de contactos hay que pedirlos por separado |
| ZB4BW433 | -25...70 | Bombilla a pedir separadamente; Conjuntos de contactos hay que pedirlos por separado |
| ZB4BW443 | -25...70 | Bombilla a pedir separadamente; Conjuntos de contactos hay que pedirlos por separado |
| ZB4BW453 | -25...70 | Bombilla a pedir separadamente; Conjuntos de contactos hay que pedirlos por separado |
| ZB4BW463 | -25...70 | Bombilla a pedir separadamente; Conjuntos de contactos hay que pedirlos por separado |
| ZB4BS12 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BS42 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BS52 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BS55 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BS72 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BC247 | -40...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BC27 | -40...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BT2 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BT3 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BT5 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BT57 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BT6 | -25...70 | Conjuntos de contactos hay que pedirlos por separado |
| ZB4BW633 | -25...70 | Bombilla a pedir separadamente; Conjuntos de contactos hay que pedirlos por separado |
| ZB4BW643 | -25...70 | Bombilla a pedir separadamente; Conjuntos de contactos hay que pedirlos por separado |
| ZB4BW653 | -25...70 | Bombilla a pedir separadamente; Conjuntos de contactos hay que pedirlos por separado |
| ZB4BW663 | -25...70 | Bombilla a pedir separadamente; Conjuntos de contactos hay que pedirlos por separado |
