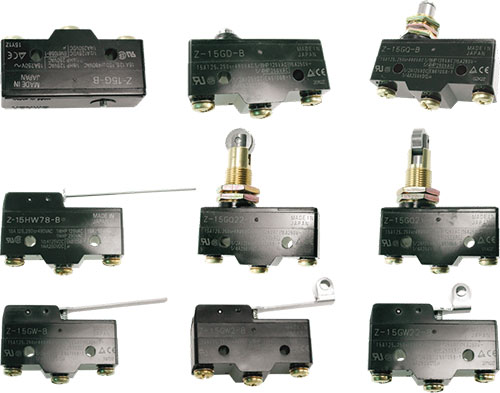

Microconmutadores, serie Z-15

Fabricante	OMRON
Tipo de interruptor	microconmutador SNAP ACTION
Conf. contactos	SPDT
Dimensiones de cuerpo	49,2x17,45x24,2mm
Modo act.*	ON-(ON)

* la posición entre corchetes indica una posición momentánea.

Long. palanca:

31,9mm (Z-15GW22, Z-15GW2277)
26,6mm (Z-15GW22-B)
48,5mm (Z-15GW2-B)
56mm (Z-15GW3-B)
63,5mm (Z-15GW-B)
110mm (Z-15HW78-B)

Símbolo	Carga AC @R*	Carga DC @R*	Clase de impermeabilidad	Propiedades	Capacidad de carga de contactos DC @L**	Capacidad de carga de contactos AC @L**
Z-15G-B	15A / 250V AC	6A / 30V CC	IP40	con espigas	5A / 30V CC	15A / 250V AC
Z-15GD	15A / 250V AC	6A / 30V CC	IP40	con espigas	5A / 30V CC	15A / 250V AC
Z-15GD-B	15A / 250V AC	6A / 30V CC	IP40	con espigas	5A / 30V CC	15A / 250V AC
Z-15GK55	15A / 250V AC	6A / 30V CC	IP55	con espigas	5A / 30V CC	15A / 250V AC
Z-15GK55-B	15A / 125V AC	6A / 30V CC	IP40	con espigas	5A / 30V CC	15A / 250V AC
Z-15GL2	15A / 250V AC	6A / 30V CC	IP40	con palanca (con roldana)	5A / 30V CC	15A / 250V AC
Z-15GQ	15A / 250V AC	6A / 30V CC	IP40	con espigas	5A / 30V CC	15A / 250V AC
Z-15GQ21-B	15A / 250V AC	6A / 30V CC	IP40	con roldana transversal	5A / 30V CC	15A / 250V AC
Z-15GQ22-B	15A / 250V AC	6A / 30V CC	IP40	con roldana longitudinal	5A / 30V CC	15A / 250V AC
Z-15GQ3-B	15A / 250V AC	6A / 30V CC	IP40	con espigas	5A / 30V CC	15A / 250V AC
Z-15GQ55-B	15A / 250V AC	6A / 30V CC	IP62	con espigas	5A / 30V CC	15A / 250V AC
Z-15GQ8-B	15A / 250V AC	6A / 30V CC	IP40	con espigas	5A / 30V CC	15A / 250V AC
Z-15GQ-B	15A / 250V AC	6A / 30V CC	IP40	con espigas	5A / 30V CC	15A / 250V AC
Z-15GQ-B7-K	15A / 250V AC	6A / 30V CC	IP40	con espigas	5A / 30V CC	15A / 250V AC
Z-15GS	15A / 250V AC	6A / 30V CC	IP40	con espigas	5A / 30V CC	15A / 250V AC
Z-15GS-B	15A / 250V AC	6A / 30V CC	IP40	con espigas	5A / 30V CC	15A / 250V AC
Z-15GW22	15A / 125V AC	6A / 30V CC	IP40	con palanca corta; con roldana	5A / 30V CC	15A / 250V AC
Z-15GW2277	15A / 125V AC	6A / 30V CC	IP40	con palanca corta; con roldana unisentido	5A / 30V CC	15A / 250V AC
Z-15GW22-B	15A / 250V AC	6A / 30V CC	IP40	con palanca (con roldana)	5A / 30V CC	15A / 250V AC
Z-15GW2-B	15A / 250V AC	6A / 30V CC	IP40	con palanca (con roldana)	5A / 30V CC	15A / 250V AC
Z-15GW3-B	15A / 250V AC	6A / 30V CC	IP40	con palanca	5A / 30V CC	15A / 250V AC
Z-15GW-4	15A / 250V AC	6A / 30V CC	IP40	con palanca	5A / 30V CC	15A / 250V AC
Z-15GW-B	15A / 250V AC	6A / 30V CC	IP40	con palanca	5A / 30V CC	15A / 250V AC
Z-15HW78-B	10A / 250V AC	2A / 30V CC	IP40	con palanca	1A / 30V CC	10A / 250V AC

* a carga resistiva
** con carga inductiva

Símbolo	Posiciones	Serie de fabricante	Temperatura de trabajo	Sal.	Fuerza de conmutación
			[°C]		[N]
Z-15G-B	2	Z-15	-25...80	tornillos M4	3,43
Z-15GD	2	Z-15	-25...80	atornillable	3,43
Z-15GD-B	2	Z-15	-25...80	tornillos M4	3,43
Z-15GK55	2	Z-15	-25...80	atornillable	5,3
Z-15GK55-B	2	Z-15	-25...80	tornillos M4	5,3
Z-15GL2	2	Z-15	-25...80	para soldar	-
Z-15GQ	2	Z-15	-25...80	atornillable	5,3
Z-15GQ21-B	2	Z-15	-25...80	tornillos M4	3,43
Z-15GQ22-B	2	Z-15	-25...80	tornillos M4	3,43
Z-15GQ3-B	2	Z-15	-25...80	tornillos M4	3,43
Z-15GQ55-B	2	Z-15	-15...80	tornillos M4	-
Z-15GQ8-B	2	Z-15	-25...80	tornillos M4	3,43
Z-15GQ-B	2	Z-15	-25...80	tornillos M4	3,43
Z-15GQ-B7-K	-	-	-	atornillable	-
Z-15GS	2	Z-15	-25...80	atornillable	3,43
Z-15GS-B	2	Z-15	-25...80	tornillos M4	3,43
Z-15GW22	2	Z-15	-25...80	atornillable	1,67
Z-15GW2277	2	Z-15	-25...80	atornillable	1,77
Z-15GW22-B	2	Z-15	-25...80	tornillos M4	1,57
Z-15GW2-B	2	Z-15	-25...80	tornillos M4	1,57
Z-15GW3-B	2	Z-15	-25...80	tornillos M4	0,78
Z-15GW-4	2	Z-15	-25...80	atornillable	-
Z-15GW-B	2	Z-15	-25...80	tornillos M4	0,69
Z-15HW78-B	2	Z-15	-25...80	tornillos M4	0,039
