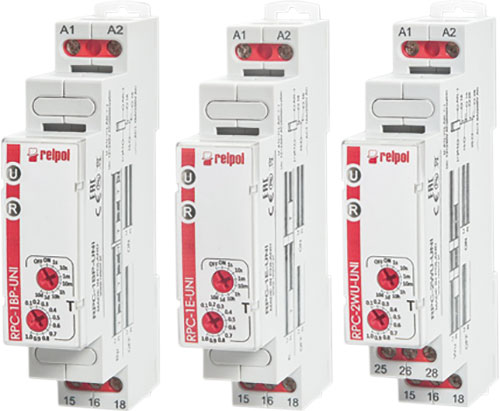

Para raíl DIN; RELPOL

Fabricante	RELPOL
Montaje	para raíl DIN
Conexión eléctrica	terminales de tornillo
Clase de impermeabilidad	IP20
Temperatura de trabajo	-20...50°C
Señalización	LED
Serie de fabricante	RPC
Tipo de módulo de automatización	relé de tiempo

Símbolo: (RPC-1MA-UNI, RPC-1MB-UNI, RPC-1MD-UNI, RPC-1Ex-UNI, RPC-1WU-UNI, RPC-1WT-UNI, RPC-1BP-UNI, RPC-1IP-UNI, RPC-1SA-UNI, RPC-2xxx, RPC-3MD-UNI, RPC-4ME-UNI)
U_alim	12...240V AC
U_alim	12...240V DC
Símbolo: (RPC-1MC-UNI)
U_alim	12...240V AC
Símbolo: (RPC-1WU-A230, RPC-1ES-A230)
U_alim	230V AC

Símbolo	Salida
RPC-1MA-UNI	SPDT
RPC-2MA-UNI	DPDT
RPC-1E-UNI	SPDT
RPC-2E-UNI	DPDT
RPC-1MB-UNI	SPDT
RPC-2MB-UNI	DPDT
RPC-1MC-UNI	SPDT
RPC-1WU-UNI	SPDT
RPC-2WU-UNI	DPDT
RPC-1WU-A230	SPDT
RPC-1BP-UNI	SPDT
RPC-2BP-UNI	DPDT
RPC-1ER-UNI	SPDT
RPC-1EA-UNI	SPDT
RPC-1ES-UNI	SPDT
RPC-1ES-A230	SPDT
RPC-1EU-UNI	SPDT
RPC-1IP-UNI	SPDT
RPC-1SA-UNI	SPDT
RPC-1WT-UNI	SPDT
RPC-2SD-UNI	DPDT
RPC-1MD-UNI	SPDT
RPC-2A-UNI	DPDT
RPC-3MD-UNI	3PDT
RPC-2MA-UNI-01	DPDT
RPC-2ME-UNI-SSR	SPST-NO x2, triac
RPC-4ME-UNI	DPDT x2

Símbolo	Número de modos de trabajo	Entradas de control suplementarias	Nro. pines	Campo
RPC-1MA-UNI	10	STOP	6	1s...10días
RPC-2MA-UNI	10	STOP	9	1s...10días
RPC-1E-UNI	1	-	5	1s...10días
RPC-2E-UNI	1	-	8	1s...10días
RPC-1MB-UNI	10	STOP	6	1s...10días
RPC-2MB-UNI	10	STOP	9	1s...10días
RPC-1MC-UNI	14	RESET, STOP	6	1s...10días
RPC-1WU-UNI	1	-	5	1s...10días
RPC-2WU-UNI	1	-	8	1s...10días
RPC-1WU-A230	1	-	5	1s...10días
RPC-1BP-UNI	1	-	5	1s...10días
RPC-2BP-UNI	1	-	8	1s...10días
RPC-1ER-UNI	1	STOP	6	1s...10días
RPC-1EA-UNI	1	STOP	6	1s...10días
RPC-1ES-UNI	1	STOP	6	1s...10días
RPC-1ES-A230	1	STOP	6	1s...10días
RPC-1EU-UNI	1	STOP	6	1s...10días
RPC-1IP-UNI	1	STOP	6	1s...10días
RPC-1SA-UNI	1	STOP	6	1s...10días
RPC-1WT-UNI	1	STOP	6	1s...10días
RPC-2SD-UNI	1		8	1s...1h
RPC-1MD-UNI	10	-	6	0,1s...10días
RPC-2A-UNI	6	-	8	0,1s...10min
RPC-3MD-UNI	10	-	12	0,1s...10días
RPC-2MA-UNI-01	10	STOP	9	1s...10días
RPC-2ME-UNI-SSR	10	-	6	1s...10días
RPC-4ME-UNI	10	-	14	1s...10días

Símbolo: (RPC-1MA-UNI, RPC-2MA-UNI, RPC-2MA-UNI-01)
Modos de trabajo	generación de impulso retrasada 0,5s, apagado retardado controlado por contacto S, encendido retardado, encendido y apagado retardado controlado por contacto S, trabajo cíclico controlado por el cierre del contacto S, trabajo cíclico simétrico, inicio en pausa, trabajo cíclico simétrico, inicio con el encendido, activación en la hora programada, activación para el tiempo establecido liberado por la apertura del contacto S, activación para el tiempo establecido liberado por el cierre del contacto S
Símbolo: (RPC-1E-UNI, RPC-2E-UNI)
Modos de trabajo	encendido retardado
Símbolo: (RPC-1MB-UNI, RPC-2MB-UNI)
Modos de trabajo	apagado retrasado sin extensión, encendido retardado, conmutación retardada - 1 ciclo, liberada por el contacto de cierre S, conmutación retardada controlada por contacto S sin extensión, conmutación retrasada liberada por el contacto de cierre S con una extensión, trabajo cíclico simétrico, inicio en pausa, trabajo cíclico simétrico, inicio con el encendido, activación en la hora programada, activación para el tiempo establecido liberado por el cierre del contacto S, activación durante el tiempo establecido, desencadenado por el cierre del contacto S con la extensión
Símbolo: (RPC-1MC-UNI)
Modos de trabajo	apagado retardado controlado por contacto S, encendido retardado, encendido y apagado retardado controlado por el contacto S con la función RESET, activación retardada con la función RESET, encendido retrasado con paro de medición de tiempo de contacto S, trabajo cíclico simétrico que comienza desde el intervalo de la detención del tiempo T para la duración del contacto S, trabajo cíclico simétrico que comienza desde la conexión con parada de la medición de tiempo T durante el tiempo del contacto S, trabajo cíclico simétrico, inicio en pausa, trabajo cíclico simétrico, inicio con el encendido, activación en la hora programada, activación para el tiempo establecido liberado por la apertura del contacto S, activación para el tiempo establecido liberado por el cierre del contacto S, activación para el tiempo establecido con la función RESET, encendido por el tiempo establecido con detención del tiempo cerrando el contacto S
Símbolo: (RPC-1WU-UNI, RPC-1WU-A230, RPC-2WU-UNI)
Modos de trabajo	activación en la hora programada
Símbolo: (RPC-1BP-UNI, RPC-2BP-UNI)
Modos de trabajo	trabajo cíclico simétrico, inicio en pausa
Símbolo: (RPC-1ER-UNI, RPC-1IP-UNI)
Modos de trabajo	trabajo cíclico con tiempos T1 y T2 independientes controlados por el contacto S
Símbolo: (RPC-1EA-UNI)
Modos de trabajo	desconexión retardad y cuenta regresiva del tiempo de desconexión provocado por la apertura del contacto S, tiempos independientes T1 y T2
Símbolo: (RPC-1ES-UNI, RPC-1ES-A230)
Modos de trabajo	ajustes independientes de tiempos T1 y T2, encendido retardado, activación para el tiempo establecido liberado por el cierre del contacto S
Símbolo: (RPC-1EU-UNI)
Modos de trabajo	ajustes independientes de tiempos T1 y T2, encedido retardado con temporizador fijado, encendido permanente ON, apagado por tiempo establecido, activación en la hora programada, de control con el contacto S
Símbolo: (RPC-1SA-UNI)
Modos de trabajo	ajustes independientes de tiempos T1 y T2, activación en la hora programada, de control con el contacto S
Símbolo: (RPC-1WT-UNI)
Modos de trabajo	ajustes independientes de tiempos T1 y T2, encendido por impulso del contacto S en el tiempo establecido
Símbolo: (RPC-2SD-UNI)
Modos de trabajo	estrella triángulo, ajustes independientes de tiempos T1 y T2
Símbolo: (RPC-1MD-UNI, RPC-3MD-UNI)
Modos de trabajo	apagado retardado, encendido retardado, trabajo cíclico simétrico, inicio en pausa, trabajo cíclico simétrico, inicio con el encendido, activación en la hora programada, de control con el contacto S
Símbolo: (RPC-2A-UNI)
Modos de trabajo	apagado retardado tras desaparición de la alimentación, encendido retardado, activación en la hora programada
Símbolo: (RPC-2ME-UNI-SSR, RPC-4ME-UNI)
Modos de trabajo	generación de pulso después de un tiempo específico, apagado retardado controlado por contacto S, encendido retardado, encendido y apagado retardado controlado por contacto S, trabajo cíclico controlado por el cierre del contacto S, trabajo cíclico simétrico, inicio en pausa, trabajo cíclico simétrico, inicio con el encendido, activación en la hora programada, activación para el tiempo establecido liberado por la apertura del contacto S, activación para el tiempo establecido liberado por el cierre del contacto S

Símbolo: (RPC-1xxx, RPC-2xx-UNI, RPC-3MD-UNI)
Medidas interiores	90x17,5x64,6mm
Material de contactor	AgSnO₂
Símbolo: (RPC-2MA-UNI-01)
Medidas interiores	90x17,5x64,6mm
Material de contactor	AgNi
Símbolo: (RPC-2ME-UNI-SSR, RPC-4ME-UNI)
Medidas interiores	90x35x64mm
Material de contactor	AgSnO₂
