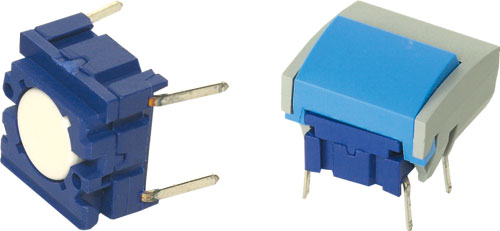

Microcommutateurs, série 3A
Dans le cas de commutateurs 3ATL avec signalisation LED, la diode LED est montée directement sur le PCB à côté de commutateur sous la fenêtre transparente dans le cadre. Le commutateur complet de série 3ATL est composé de commutateur à clavier, d'une touche et d'un cadre (avec fenêtre pour commutateurs éclairés).
| Fabricant | MEC |
| Type de commutateur | microcommutateur TACT |
| Charge de contacts DC @R* | 0,05A / 24V DC |
| Config. contacts | SPST-NO |
| Mode de commut.** | OFF-(ON) |
| Montage | THT |
| Prises | pour PCB, droits |
| Température de brasage | 260°C / 10 s |
| Résistance mécanique | 10000000 cycles |
| Résistance d'isolement mini | 100MΩ |
| Résistance du contact maxi. | 30mΩ |
| Plaquage du contact | argenté |
| Forme de touche | rond |
| Encombrements du corps | 10x10mm |
| Trame | 7,62x10,16mm |
| Température de travail | -40...160°C |
| Positions | 2 |
| Rétro-éclairage | manque |
* avec charge de résistance
** la position entre parenthèses indique la position momentanée.
** la position entre parenthèses indique la position momentanée.
| Référence | Dimension | Force de commutation | Hauteur de bouton* |
|---|---|---|---|
| [N ll newton] | [mm] | ||

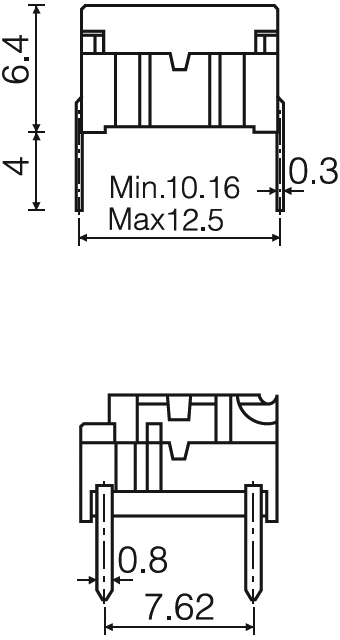

| MEC3CTH9 | Graph.1. | 3,5 | 6,4 |

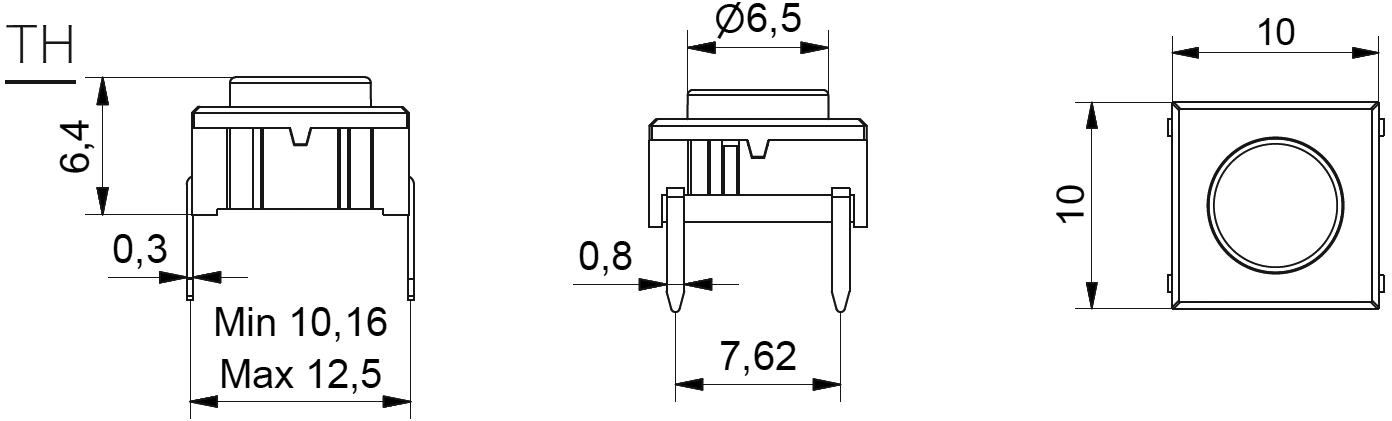

| MEC3ATH9 | Graph.2. | 2,5 | 6,4 |

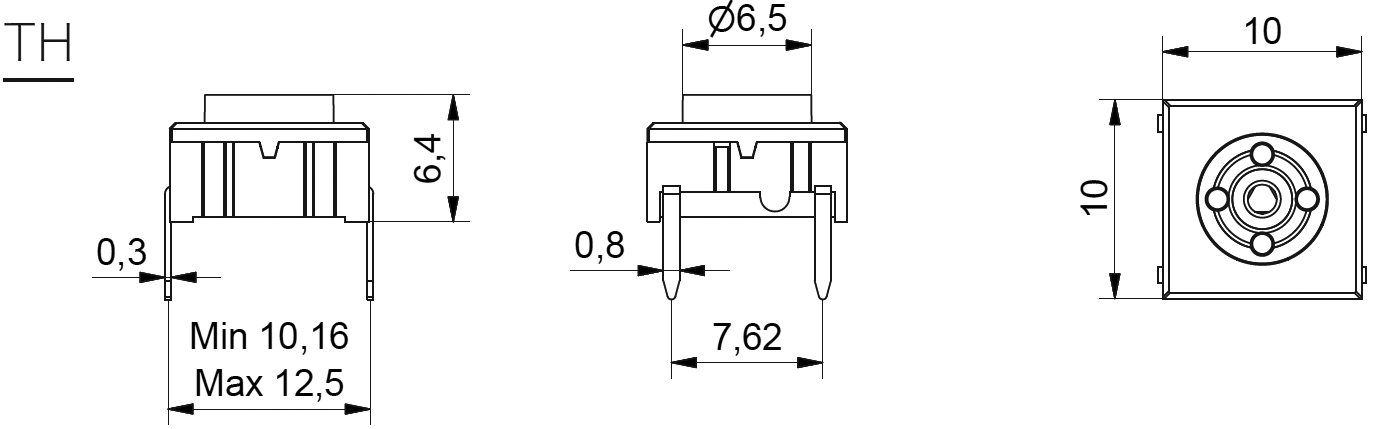

| MEC3FTH9 | Graph.3. | 3,5 | 10,4 |
| MEC3FTH980 | - | - | 10,4 |

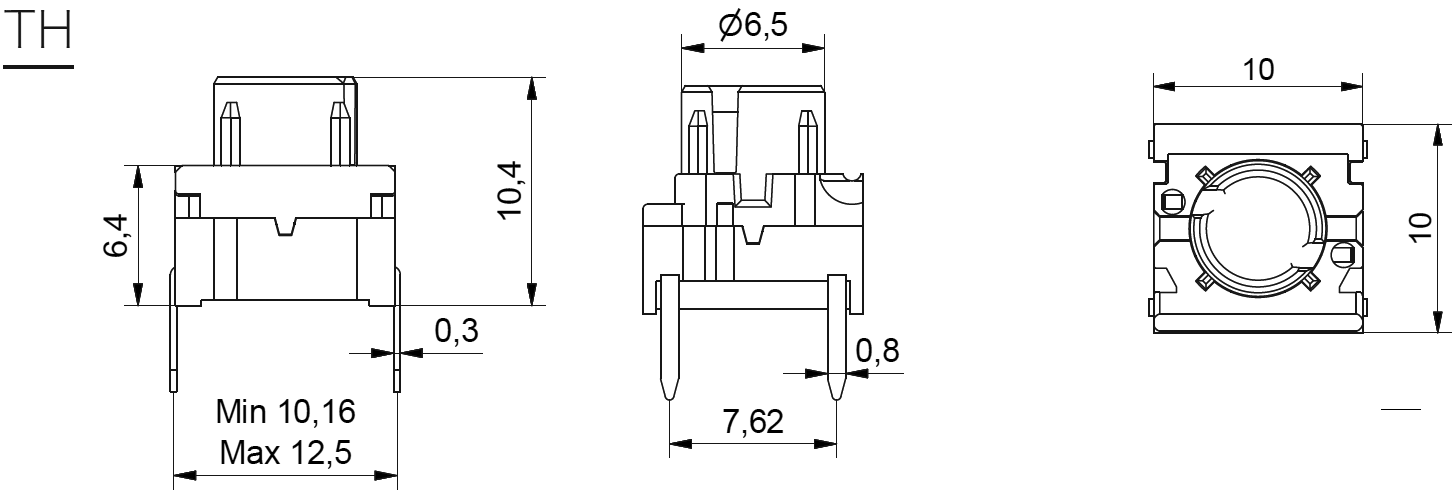

| MEC3ETH9 | Graph.4. | 3,5 | 8 |
| 3ETH9-09.5 | - | - | 9,5 |
* mesuré depuis le PCB
