Relais: électromagnétique; miniatures; Recoy/RAYEX ELECTRONICS
| Fabricant | Recoy/RAYEX ELECTRONICS |
| Type de relais | électromagnétique |
| Version | miniatures |
| Montage | PCB |
| Tension de commutation | max. 240V AC |
| Tension de commutation | max. 100V DC |
| Résistance de broches | 100mΩ |
| Trame prises | 2mm |
| Temps de réponse | 8ms |
| Temps de ralentissement | 8ms |
| Dimension extérieures | 19,5x15,8x15mm |
| Dimension | Graph.1-1. |
| Série du fabricant | LEG |
| Référence: (LEG-5, LEG-5F, LEG-6, LEG-9, LEG-12, LEG-12F, LEG-24, LEG-24F) | |
|---|---|
| disposition de broches | Graph.2-1. |
| Config. contacts | SPDT |
| Référence: (LEG-1A-xxx) | |

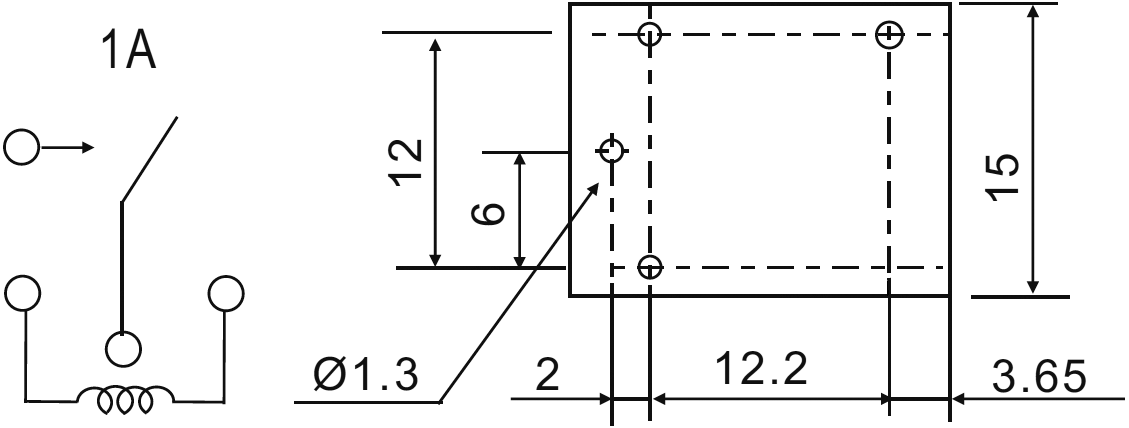

| disposition de broches | Graph.2-2. |
| Config. contacts | SPST-NO |
| Référence | Ude bobine | Rde bobine | Ide bobine | Pbobine | Icontacts maxi | Charge AC @R* | Charge DC @R* |
|---|---|---|---|---|---|---|---|
| [V DC] | [Ω] | [mA] | [mW] | [A] | |||
| LEG-5 | 5 | 70 | 72 | 360 | 10 | 10A / 120V AC | 10A / 24V DC |
| LEG-6 | 6 | 100 | 60 | 360 | 10 | 10A / 120V AC | 10A / 24V DC |
| LEG-9 | 9 | 225 | 40 | 360 | 10 | 10A / 120V AC | 10A / 24V DC |
| LEG-12 | 12 | 400 | 30 | 360 | 10 | 10A / 120V AC | 10A / 24V DC |
| LEG-24 | 24 | 1,6k | 15 | 360 | 10 | 10A / 120V AC | 10A / 24V DC |
| LEG-5F | 5 | 70 | 72 | 360 | 15 | 15A / 240V AC | 15A / 24V DC |
| LEG-12F | 12 | 400 | 30 | 360 | 15 | 15A / 120V AC | 15A / 24V DC |
| LEG-24F | 24 | 1,6k | 15 | 360 | 15 | 15A / 120V AC | 15A / 24V DC |
| LEG-1A-5 | 5 | 70 | 72 | 360 | 10 | 10A / 120V AC | 10A / 24V DC |
| LEG-1A-12 | 12 | 400 | 30 | 360 | 10 | 10A / 120V AC | 10A / 24V DC |
| LEG-1A-24 | 24 | 1,6k | 15 | 360 | 10 | 10A / 120V AC | 10A / 24V DC |
| LEG-1A-5F | 5 | 70 | 72 | 360 | 15 | 15A / 120V AC | 15A / 24V DC |
| LEG-1A-12F | 12 | 400 | 30 | 360 | 15 | 15A / 120V AC | 15A / 24V DC |
| LEG-1A-24F | 24 | 1,6k | 15 | 360 | 15 | 15A / 120V AC | 15A / 24V DC |
* avec charge de résistance
