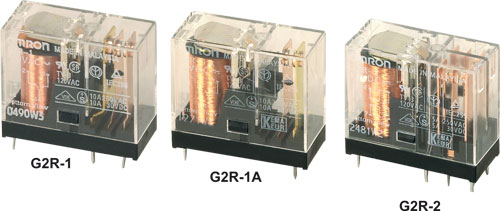

Relè: elettromagnetico; miniaturizzati; OMRON Electronic Components

Produttore	OMRON Electronic Components
Tipo di relè	elettromagnetico
Versione	miniaturizzati, monostabile
Temperatura di lavoro	-40...70°C
Dimensioni esterne	29x13x25,5mm
t_on/off	15ms
Serie del produttore	G2R

Simbolo	Conf. contatti	I_contattomax.	U_bobina	Resistenza della bobina	Interruttore AC @R*	Interruttore DC @R*	Spaz. deriv.	I_bobina	t_off	Accessori compatibili
		[A]		[Ω]			[mm]	[mA]	[ms]
G2R-1-5DC	SPDT	10	5V DC	47	10A / 250V AC	10A / 30V DC	3,5	106	5	PODST-1
G2R-1-12DC	SPDT	10	12V DC	275	10A / 250V AC	10A / 30V DC	3,5	43,6	5	PODST-1
G2R-1-24AC	SPDT	10	24V AC	260	10A / 250V AC	10A / 30V DC	3,5	46,5	10	PODST-1
G2R-1-24DC	SPDT	10	24V DC	1100	10A / 250V AC	10A / 30V DC	3,5	21,8	5	PODST-1
G2R-1-48DC	SPDT	10	48V DC	4170	10A / 250V AC	10A / 30V DC	3,5	11,5	5	PODST-1
G2R-1-100/110AC	SPDT	10	100V AC	4,6	10A / 250V AC	10A / 30V DC	3,5	11	10	PODST-1
G2R-14-5DC	SPDT	8	5V DC	47	8A / 250V AC	8A / 30V DC	3,5	106	5	PODST-1
G2R-14-24DC	SPDT	8	24V DC	1100	8A / 250V AC	8A / 30V DC	3,5	21,8	5	PODST-1
G2R-1A-5DC	SPST-NO	10	5V DC	47	10A / 250V AC	10A / 30V DC	3,5	106	5	PODST-1
G2R-1A4-12DC	SPST-NO	8	12V DC	275	8A / 250V AC	8A / 30V DC	3,5	43,6	5	PODST-1
G2R-1A-E-5DC	SPST-NO	16	5V DC	47	16A / 250V AC	16A / 30V DC	3,5	106	5	PODST-3
G2R-1-E-5DC	SPDT	16	5V DC	47	16A / 250V AC	16A / 30V DC	5	106	5	PODST-3
G2R-1-E-12DC	SPDT	16	12V DC	275	16A / 250V AC	16A / 30V DC	5	43,6	5	PODST-3
G2R-1-E-24DC	SPDT	16	24V DC	1100	16A / 250V AC	16A / 30V DC	5	21,8	5	PODST-3
G2R-1-E-24AC	SPDT	16	24V AC	260	16A / 250V AC	16A / 30V DC	5	46,5	10	PODST-3
G2R-1-E-48DC	SPDT	16	48V DC	4170	16A / 250V AC	16A / 30V DC	5	11,5	10	PODST-3
G2R-1-E-230AC	SPDT	16	230V AC	20200	16A / 250V AC	16A / 30V DC	5	5,5	10	PODST-3
G2R-1A-T-12DC	SPST-NO	10	12V DC	275	10A / 250V AC	10A / 30V DC	5,2	43,6	5	-
G2R-1A-T-24DC	SPST-NO	10	24V DC	1,1k	10A / 250V AC	10A / 30V DC	5,2	21,8	5	-
G2R-1-T-5DC	SPDT	10	5V DC	47	10A / 250V AC	10A / 30V DC	5,2	106	5	-
G2R-1-T-12DC	SPDT	10	12V DC	275	10A / 250V AC	10A / 30V DC	5,2	43,6	5	-
G2R-1-T-24DC	SPDT	10	24V DC	1,1k	10A / 250V AC	10A / 30V DC	5,2	21,8	5	-
G2R-1-T-24AC	SPDT	10	24V AC	260	10A / 250V AC	10A / 30V DC	5,2	46,5	10	-
G2R-1-T-240AC	SPDT	10	240V AC	20200	10A / 250V AC	10A / 30V DC	5,2	5,5	10	-
G2R-2-5DC	DPDT	5	5V DC	47	5A / 250V AC	5A / 30V DC	5	106	5	PODST-3
G2R-2-6DC	DPDT	5	6V DC	68	5A / 250V AC	5A / 30V DC	5	88,2	5	PODST-3
G2R-2-12AC	DPDT	5	12V AC	65	5A / 250V AC	5A / 30V DC	5	93	10	PODST-3
G2R-2-12DC	DPDT	5	12V DC	275	5A / 250V AC	5A / 30V DC	5	43,6	5	PODST-3
G2R-2-24AC	DPDT	5	24V AC	260	5A / 250V AC	5A / 30V DC	5	46,5	10	PODST-3
G2R-2-24DC	DPDT	5	24V DC	1100	5A / 250V AC	5A / 30V DC	5	21,8	5	PODST-3
G2R-2-48AC	DPDT	5	48V AC	1024	5A / 250V AC	5A / 30V DC	5	23,3	10	PODST-3
G2R-2-48DC	DPDT	5	48V DC	4170	5A / 250V AC	5A / 30V DC	5	11,5	5	PODST-3
G2R-2-110DC	DPDT	5	110V DC	18860	5A / 250V AC	5A / 30V DC	5	5,3	5	PODST-3
G2R-2-230AC	DPDT	5	230V AC	20200	5A / 250V AC	5A / 30V DC	5	5,5	10	PODST-3
G2R-2-240AC	DPDT	5	240V AC	20200	5A / 250V AC	5A / 30V DC	5	5,5	5	PODST-3
G2R-2A-5DC	DPST-NO	5	5V DC	47	5A / 250V AC	5A / 30V DC	5	106	5	PODST-3
G2R-2A-12DC	DPST-NO	5	12V DC	275	5A / 250V AC	5A / 30V DC	5	43,6	5	PODST-3
G2R-2A-24DC	DPST-NO	5	24V DC	1100	5A / 250V AC	5A / 30V DC	5	21,8	5	-
G2R-2A4-24DC	DPST-NO	5	24V DC	1100	5A / 250V AC	5A / 30V DC	5	21,8	5	PODST-3
G2R-24-12DC	DPDT	4	12V DC	275	4A / 250V AC	4A / 30V DC	5	43,6	5	PODST-3
G2R-24-24DC	DPDT	4	24V DC	1100	4A / 250V AC	4A / 30V DC	5	21,8	5	PODST-3
G2R-1-H-24DC	SPDT	10	24V DC	1600	10A / 250V AC	10A / 30V DC	5	15	5	PODST-3

* con carico a resistenza

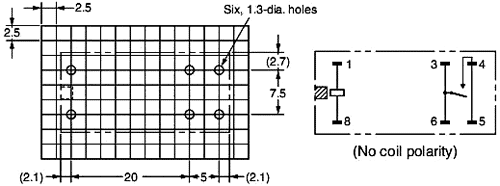

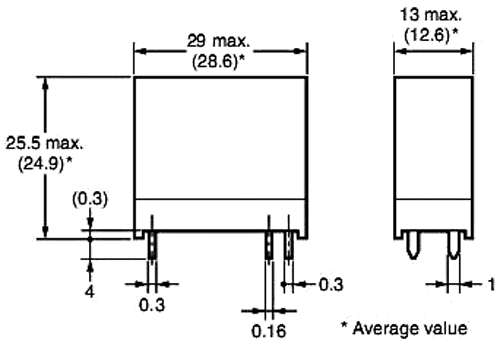

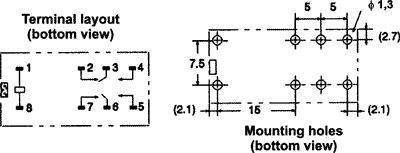

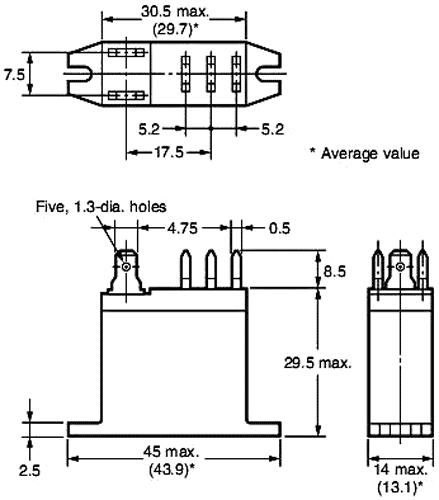

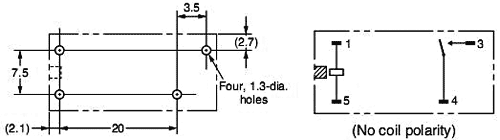

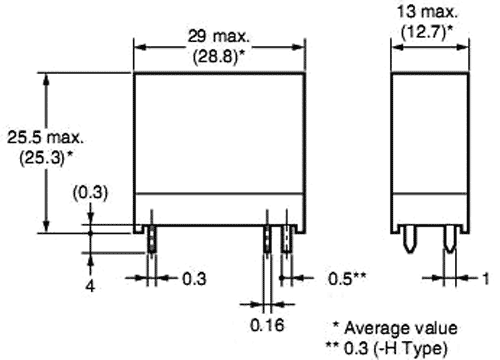

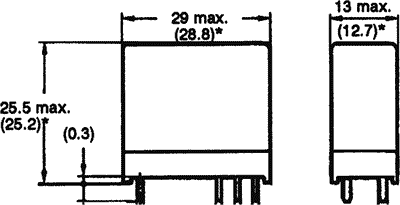

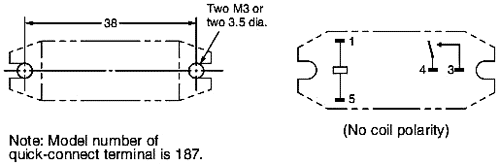

Simbolo	Sistemi di uscita	Dimensioni
G2R-1-5DC	Diseg.1-1.	Diseg.2-1.
G2R-1-12DC	Diseg.1-1.	Diseg.2-1.
G2R-1-24AC	Diseg.1-1.	Diseg.2-1.
G2R-1-24DC	Diseg.1-1.	Diseg.2-1.
G2R-1-48DC	Diseg.1-1.	Diseg.2-1.
G2R-1-100/110AC	Diseg.1-1.	Diseg.2-1.
G2R-14-5DC	Diseg.1-1.	Diseg.2-1.
G2R-14-24DC	Diseg.1-1.	Diseg.2-1.
G2R-1A-5DC	Diseg.1-2.	Diseg.2-2.
G2R-1A4-12DC	Diseg.1-2.	Diseg.2-2.
G2R-1A-E-5DC	Diseg.1-3.	Diseg.2-3.
G2R-1-E-5DC	Diseg.1-4.	Diseg.2-4.
G2R-1-E-12DC	Diseg.1-4.	Diseg.2-4.
G2R-1-E-24DC	Diseg.1-4.	Diseg.2-4.
G2R-1-E-24AC	Diseg.1-4.	Diseg.2-4.
G2R-1-E-48DC	Diseg.1-4.	Diseg.2-4.
G2R-1-E-230AC	Diseg.1-4.	Diseg.2-4.

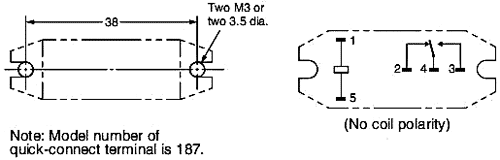

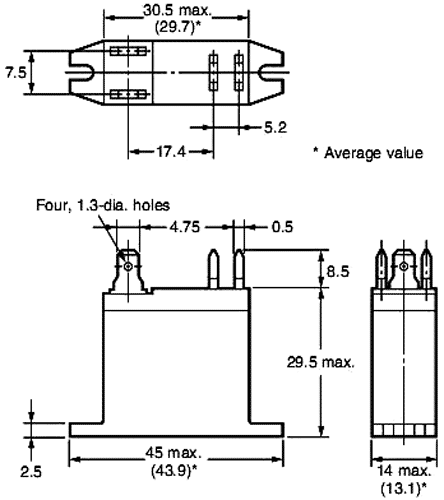

G2R-1A-T-12DC	Diseg.1-5.	Diseg.2-5.
G2R-1A-T-24DC	Diseg.1-5.	Diseg.2-5.
G2R-1-T-5DC	Diseg.1-6.	Diseg.2-6.
G2R-1-T-12DC	Diseg.1-6.	Diseg.2-6.
G2R-1-T-24DC	Diseg.1-6.	Diseg.2-6.
G2R-1-T-24AC	Diseg.1-6.	Diseg.2-6.
G2R-1-T-240AC	Diseg.1-6.	Diseg.2-6.
G2R-2-5DC	Diseg.1-7.	Diseg.2-7.
G2R-2-6DC	Diseg.1-7.	Diseg.2-7.
G2R-2-12AC	Diseg.1-7.	Diseg.2-7.
G2R-2-12DC	Diseg.1-7.	Diseg.2-7.
G2R-2-24AC	Diseg.1-7.	Diseg.2-7.
G2R-2-24DC	Diseg.1-7.	Diseg.2-7.
G2R-2-48AC	Diseg.1-7.	Diseg.2-7.
G2R-2-48DC	Diseg.1-7.	Diseg.2-7.
G2R-2-110DC	Diseg.1-7.	Diseg.2-7.
G2R-2-230AC	Diseg.1-7.	Diseg.2-7.
G2R-2-240AC	Diseg.1-7.	Diseg.2-7.
G2R-2A-5DC	Diseg.1-8.	Diseg.2-8.
G2R-2A-12DC	Diseg.1-8.	Diseg.2-8.
G2R-2A-24DC	Diseg.1-8.	Diseg.2-8.
G2R-2A4-24DC	Diseg.1-8.	Diseg.2-8.
G2R-24-12DC	Diseg.1-7.	Diseg.2-7.
G2R-24-24DC	Diseg.1-7.	Diseg.2-7.
G2R-1-H-24DC	Diseg.1-1.	Diseg.2-1.

Tensione commutativo:

max. 380V AC

Tensione commutativo:

max. 125V DC

R_contatti:

30mΩ (G2R-1xxxC)
50mΩ (G2R-2xxxC)

Montaggio:

PCB (G2R-1-5DC, G2R-1-12DC, G2R-1-100/110AC, G2R-1-24AC, G2R-1-24DC, G2R-1-48DC, G2R-1-E-xxxC, G2R-1-H-24DC, G2R-14-5DC, G2R-14-24DC, G2R-1A-5DC, G2R-1A-E-5DC, G2R-1A4-12DC, G2R-2xxxC)
a vite (G2R-1A-T-12DC, G2R-1A-T-24DC, G2R-1-T-xxxC)

Descrizione:

sigillatura ermetica (G2R-14-5DC, G2R-14-24DC, G2R-1A4-12DC, G2R-2A4-24DC, G2R-24-12DC, G2R-24-24DC)
sigillatura standard (G2R-1-xxxC, G2R-1A-xxxDC, G2R-2-xxxC, G2R-2A-xxDC)

Usc.:

per circuiti stampati (G2R-1-5DC, G2R-1-12DC, G2R-1-100/110AC, G2R-1-24AC, G2R-1-24DC, G2R-1-48DC, G2R-1-E-xxxC, G2R-1-H-24DC, G2R-14-5DC, G2R-14-24DC, G2R-1A-5DC, G2R-1A-E-5DC, G2R-1A4-12DC, G2R-2xxxC)
connettori (G2R-1A-T-12DC, G2R-1A-T-24DC, G2R-1-T-xxxC)

Dimensioni delle uscite:

4,75x0,5mm (G2R-1A-T-12DC, G2R-1A-T-24DC, G2R-1-T-xxxC)
