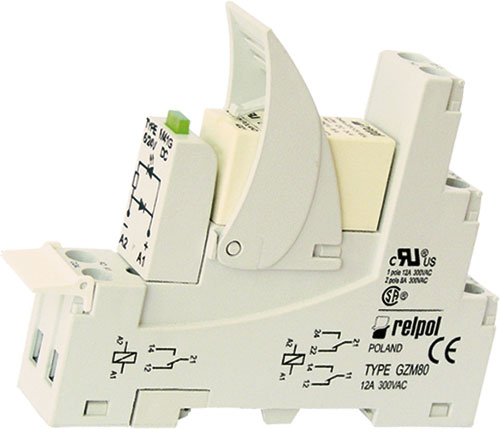

Relè: interfaccia; RELPOL
| Produttore | RELPOL |
| Tipo di relè | interfaccia |
| Versione | set di relè |
| Montaggio | sul pannello, per guida DIN |
| Configurazione dei contatti | DPDT |
| Corrente di lavoro max. | 8A |
| Interruttore DC @R* | 8A / 24V DC |
| Resistenza dei contatti | 100mΩ |
| Materiale di contatto | AgNi |
| Potenza commutativa | 2000VA |
| Tensione commutativo | max. 300V DC |
| tempo d'intervento | 7ms |
| tempo di rilascio | 3ms |
| Contenuto del kit | modulo segnaletico; cornice con espulsore; supporto; relè RM84; placchetta descrittiva |
| Serie del produttore | PI84 |
* con carico a resistenza
| Simbolo | Ubobina | Dim. est. | Temp. lavoro |
|---|---|---|---|
| [mm] | [°C] | ||
| PI84012DC00LD | 12V DC | 78,1x15,9x66,5 | -40...85 |
| PI84024DC00LD | 24V DC | 78,1x15,9x66,5 | -40...85 |
| PI84024AC00LV | 24V AC | 78,1x15,9x66,5 | -40...70 |
| PI84230AC00LV | 230V AC | 78,1x15,9x66,5 | -40...70 |
| PI84-12DC-M41G | 12V DC | 75,5x15,5x67 | -40...85 |
| PI84-24DC-M41G | 24V DC | 75,5x15,5x67 | -40...85 |
| PI84-12AC-M91G | 12V AC | 75,5x15,5x67 | -40...70 |
| PI84-24AC-M91G | 24V AC | 75,5x15,5x67 | -40...70 |
| PI84-230AC-M93G | 230V AC | 75,5x15,5x67 | -40...70 |
| PI84024ACM91201201 | 24V AC | 97x15,9x75,8 | -40...70 |
| PI84024DCM412012 | 24V DC | 97x15,9x75,8 | -40...70 |
| PI84024DCM41201201 | 24V DC | 97x15,9x75,8 | -40...70 |
| PI84230ACM932012 | 230V AC | 97x15,9x75,8 | -40...70 |
| PI84230ACM93201201 | 230V AC | 97x15,9x75,8 | -40...70 |
| PI84P024ACM912012 | 24V AC | 97x15,9x75,8 | -40...70 |
| PI84P024DCM412012 | 24V DC | 97x15,9x75,8 | -40...70 |
| PI84P230ACM932012 | 230V AC | 97x15,9x75,8 | -40...70 |
Tensione commutativo:
- max. 250V AC (PI84024ACM91201201, PI84024DCM412012, PI84024DCM41201201, PI84230ACM932012, PI84230ACM93201201, PI84Pxxx2012)
- max. 400V AC (PI84012DC00LD, PI84024DC00LD, PI84024AC00LV, PI84230AC00LV, PI84-xxxG)
Interruttore AC @R*:
- 8A / 230V AC (PI84012DC00LD, PI84024DC00LD, PI84024AC00LV, PI84230AC00LV, PI84-xxxG)
- 8A / 250V AC (PI84024ACM91201201, PI84024DCM412012, PI84024DCM41201201, PI84230ACM932012, PI84230ACM93201201, PI84Pxxx2012)
Uscite:
- morsetti a molla (PI84024ACM91201201, PI84024DCM412012, PI84024DCM41201201, PI84230ACM932012, PI84230ACM93201201, PI84Pxxx2012)
- blocchi a vite (PI84012DC00LD, PI84024DC00LD, PI84024AC00LV, PI84230AC00LV, PI84-xxxG)

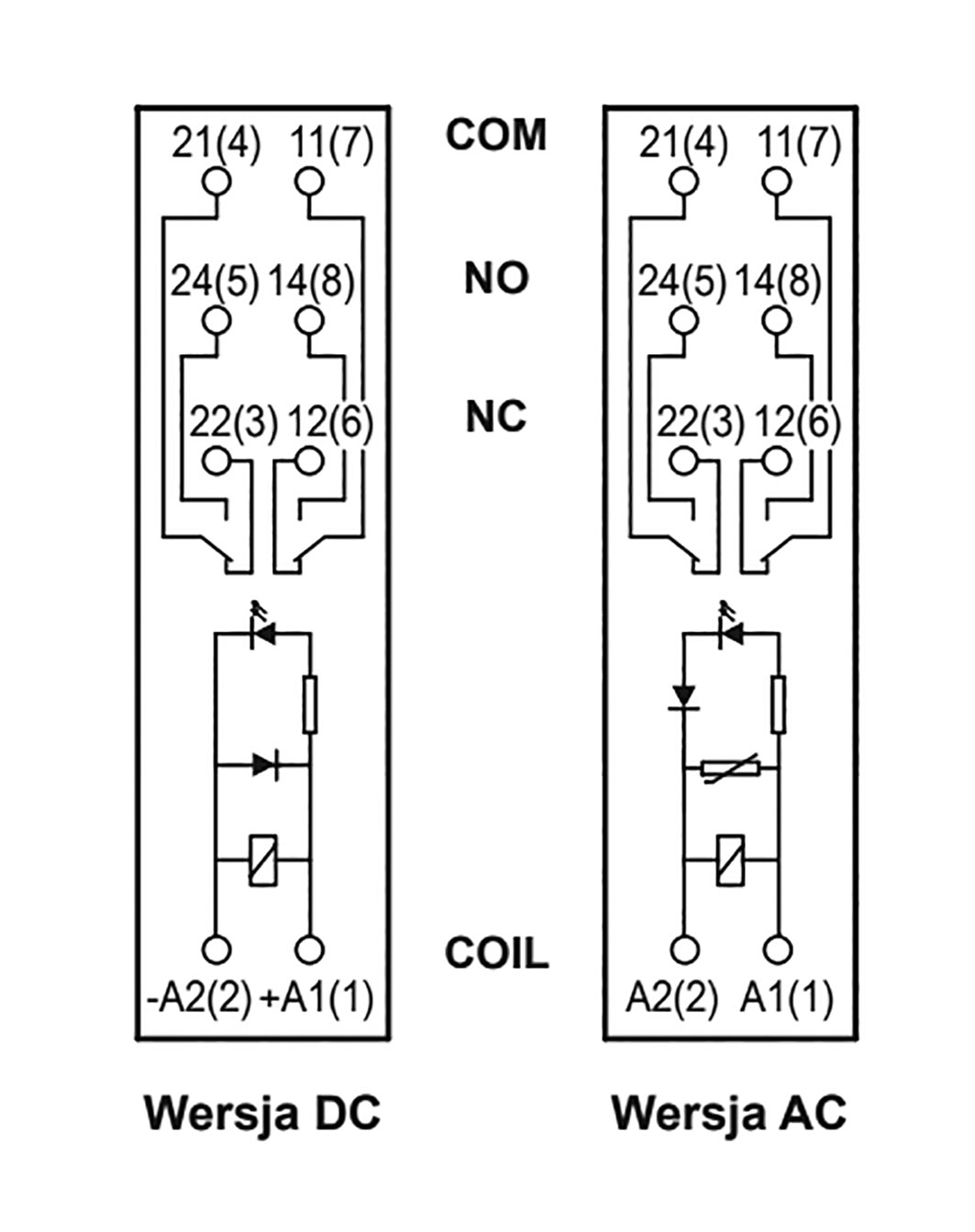

Schema generico:
- Diseg.1-1. (PI84012DC00LD, PI84024DC00LD, PI84024AC00LV, PI84230AC00LV, PI84-xxxG)
- Diseg.1-2. (PI84024ACM91201201, PI84024DCM412012, PI84024DCM41201201, PI84230ACM932012, PI84230ACM93201201, PI84Pxxx2012)
Dimensioni:
- Diseg.2-1. (PI84012DC00LD, PI84024DC00LD, PI84024AC00LV, PI84230AC00LV)

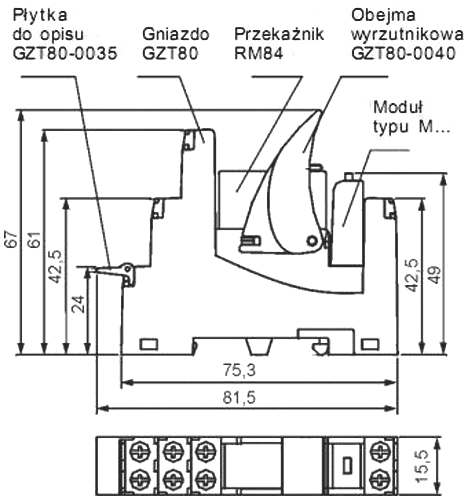

- Diseg.2-2. (PI84-xxxG)

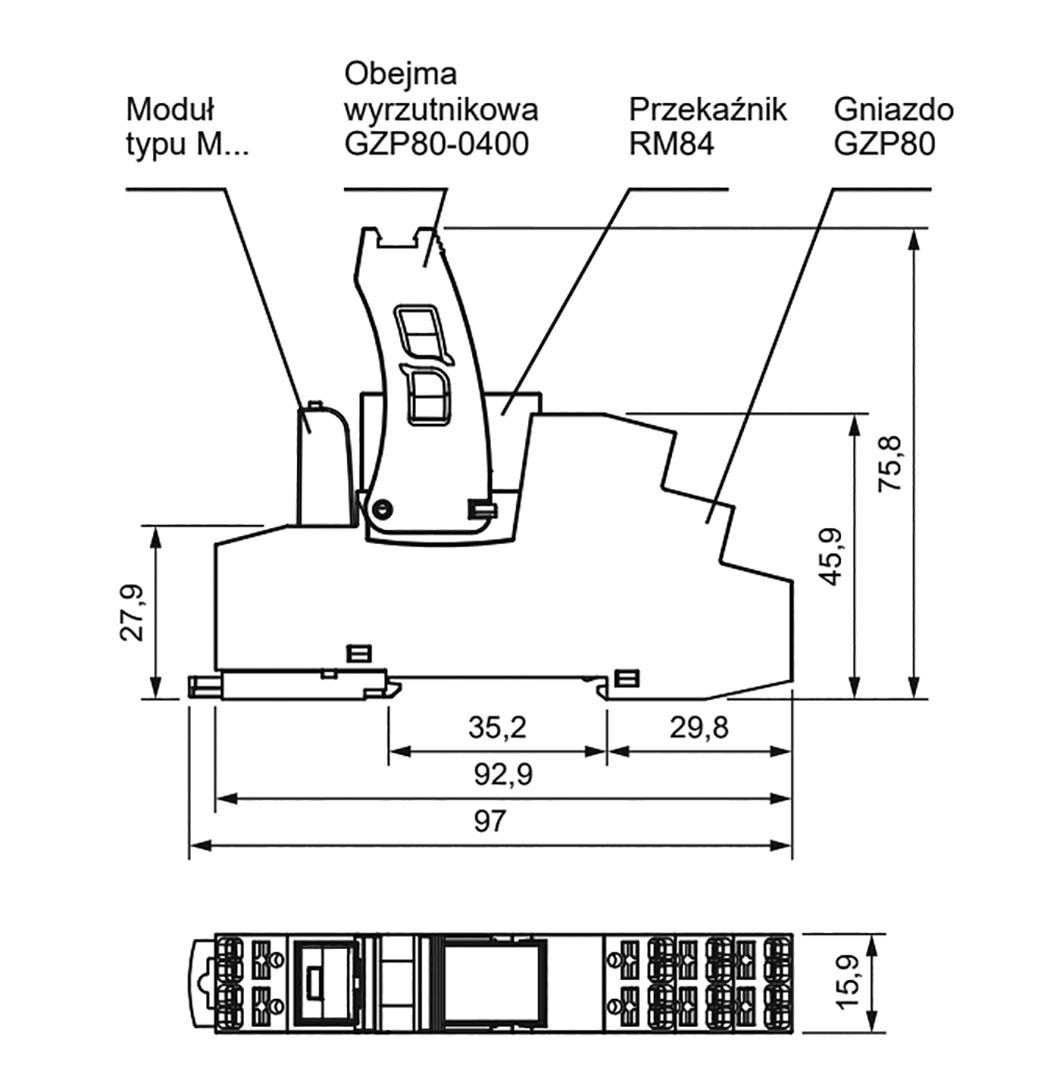

- Diseg.2-3. (PI84024ACM91201201, PI84024DCM412012, PI84024DCM41201201, PI84230ACM932012, PI84230ACM93201201, PI84Pxxx2012)
Collegamento elettrico:
- Push-in (PI84024ACM91201201, PI84024DCM412012, PI84024DCM41201201, PI84230ACM932012, PI84230ACM93201201, PI84Pxxx2012)
* con carico a resistenza
