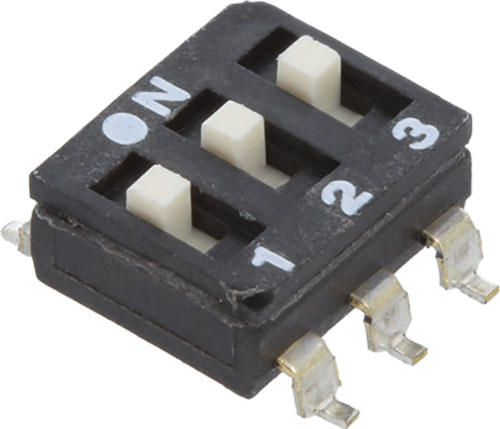

DIP-schakelaars ESD-serie
| Producent | ECE |
| Type schakelaar | DIP-SWITCH |
| Mechanische duurzaamheid | 2000 cycli |
| Min. resistantie van de isolatie | 1000MΩ |
| Werktemperatuur | -40...85°C |
| Producentenserie | ESD |
| Belastbaarheid DC-contacten @R* | 0,025A / 24V DC |
| Schakelwijze** | OFF-ON |
| Montage | SMT |
| Uitgang | voor printplaten, Gull Wing |
| Contactweerstand max. | 50mΩ |
| Contactconf. | SPST |
| Aansluitraster | 2,54mm |
| Rijafstand | 7,9mm |
* bij weerstandbelasting
** de positie tussen haakjes geeft de kortstondige toestand aan.
** de positie tussen haakjes geeft de kortstondige toestand aan.
| Symbool | Posities | Aantal secties | Eigenschappen | Verpakking | Afm. corp. |
|---|---|---|---|---|---|
| [mm] | |||||
| ESD101EZ | 2/1 | 1 | uitstekende schuifknop | - | 2,5x6,6x3,1 |
| ESD101LDZ | 2/1 | 1 | platte schuifregelaar; met afdichttape | rol | 2,5x6,6x3,1 |
| ESD101LZ | 2/1 | 1 | platte schuifregelaar | - | 2,5x6,6x3,1 |
| ESD102EZ | 2/2 | 2 | uitstekende schuifknop | - | 5,04x6,6x3,1 |
| ESD102LDZ | 2/2 | 2 | platte schuifregelaar; met afdichttape | rol | 5,04x6,6x3,1 |
| ESD102LZ | 2/2 | 2 | platte schuifregelaar | - | 5,04x6,6x3,1 |
| ESD103EZ | 2/3 | 3 | uitstekende schuifknop | - | 7,58x6,6x3,1 |
| ESD103LDZ | 2/3 | 3 | platte schuifregelaar; met afdichttape | rol | 7,58x6,6x3,1 |
| ESD103LTZ | 2/3 | 3 | platte schuifregelaar; met afdichttape | - | 7,58x6,6x3,1 |
| ESD103LZ | 2/3 | 3 | platte schuifregelaar | - | 7,58x6,6x3,1 |
| ESD104EZ | 2/4 | 4 | uitstekende schuifknop | - | 10,12x6,6x3,1 |
| ESD104LDZ | 2/4 | 4 | platte schuifregelaar; met afdichttape | rol | 10,12x6,6x3,1 |
| ESD104LTZ | 2/4 | 4 | platte schuifregelaar; met afdichttape | - | 10,12x6,6x3,1 |
| ESD104LZ | 2/4 | 4 | platte schuifregelaar | - | 10,12x6,6x3,1 |
| ESD105EZ | 2/5 | 5 | uitstekende schuifknop | - | 12,66x6,6x3,1 |
| ESD105LDZ | 2/5 | 5 | platte schuifregelaar; met afdichttape | rol | 12,66x6,6x3,1 |
| ESD105LTZ | 2/5 | 5 | platte schuifregelaar; met afdichttape | - | 12,66x6,6x3,1 |
| ESD105LZ | 2/5 | 5 | platte schuifregelaar | - | 12,66x6,6x3,1 |
| ESD106EZ | 2/6 | 6 | uitstekende schuifknop | - | 15,2x6,6x3,1 |
| ESD106LDZ | 2/6 | 6 | platte schuifregelaar; met afdichttape | rol | 15,2x6,6x3,1 |
| ESD106LZ | 2/6 | 6 | platte schuifregelaar | - | 15,2x6,6x3,1 |
| ESD107EZ | 2/7 | 7 | uitstekende schuifknop | - | 17,74x6,6x3,1 |
| ESD107LDZ | 2/7 | 7 | platte schuifregelaar; met afdichttape | rol | 17,74x6,6x3,1 |
| ESD107LZ | 2/7 | 7 | platte schuifregelaar | - | 17,74x6,6x3,1 |
| ESD108LDZ | 2/8 | 8 | platte schuifregelaar; met afdichttape | rol | 20,28x6,6x3,1 |
| ESD108LTZ | 2/8 | 8 | platte schuifregelaar; met afdichttape | - | 20,28x6,6x3,1 |
| ESD108LZ | 2/8 | 8 | platte schuifregelaar | - | 20,28x6,6x3,1 |
| ESD109EZ | 2/9 | 9 | uitstekende schuifknop | - | 22,82x6,6x3,1 |
| ESD109LDZ | 2/9 | 9 | platte schuifregelaar; met afdichttape | rol | 22,82x6,6x3,1 |
| ESD109LZ | 2/9 | 9 | platte schuifregelaar | - | 22,82x6,6x3,1 |
| ESD110EZ | 2/10 | 10 | uitstekende schuifknop | - | 25,36x6,6x3,1 |
| ESD110LDZ | 2/10 | 10 | platte schuifregelaar; met afdichttape | rol | 25,36x6,6x3,1 |
| ESD110LZ | 2/10 | 10 | platte schuifregelaar | - | 25,36x6,6x3,1 |
| ESD112EZ | 2/12 | 12 | uitstekende schuifknop | - | 30,43x6,6x3,1 |
| ESD112LDZ | 2/12 | 12 | platte schuifregelaar; met afdichttape | rol | 30,43x6,6x3,1 |
| ESD112LZ | 2/12 | 12 | platte schuifregelaar | - | 30,43x6,6x3,1 |
