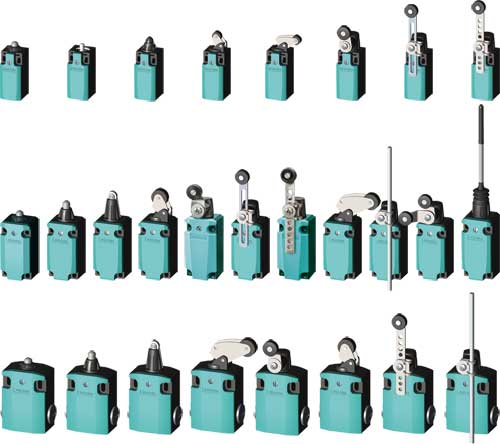

Eindschakelaars van de serie 3SE5-M
| Type sensor | eindschakelaar |
| Corpusmateriaal | metaal |
| Uitgangsconfiguratie | NO + NC |
| Max. stroom contacten | 10A |
| Schakelspanning | max. 400V AC |
| Schakelspanning | max. 250V DC |
| AC-belasting @R* | 3A / 240V AC |
| DC-belasting @R* | 3A / 24V DC |
| Aansluiting | M20 x 1,5 |
| Werktemperatuur | -25...85°C |
| Dichtheidsklasse | IP66 |
* bij weerstandbelasting
| Symbool | Soort kop |
|---|---|
| 3SE5112-0BB01 | pin |
| 3SE5112-0BC02 | lange pin |
| 3SE5112-0BD02 | roller van staal Ø13mm |
| 3SE5112-0BE01 | hendel R 20mm, roller van kunststof Ø22mm |
| 3SE5112-0BF01 | hendel R 33mm, roller van kunststof Ø22mm |
| 3SE5112-0BH01 | hendel R 27mm, roller van kunststof Ø19mm |
| 3SE5112-0BH50 | regelbare hendel R 21,5-91,5mm, roller van kunststof Ø19mm |
| 3SE5112-0BH60 | regelbare hendel met openingen R 21,5-91,5mm, roller van kunststof Ø19mm |
| 3SE5112-0CB01 | pin |
| 3SE5112-0CC02 | lange pin |
| 3SE5112-0CD02 | roller van staal Ø13mm |
| 3SE5112-0CE01 | hendel R 20mm, roller van kunststof Ø22mm |
| 3SE5112-0CF01 | hendel R 33mm, roller van kunststof Ø22mm |
| 3SE5112-0CH01 | hendel R 27mm, roller van kunststof Ø19mm |
| 3SE5112-0CH50 | regelbare hendel R 21,5-91,5mm, roller van kunststof Ø19mm |
| 3SE5112-0CH60 | regelbare hendel met openingen R 21,5-91,5mm, roller van kunststof Ø19mm |
| 3SE5112-0CH80 | regelbare staaf van aluminium met een lengte van 200mm |
| 3SE5112-0CH82 | regelbare staaf van plastic met een lengte van 200mm |
| 3SE5112-0CR01 | veer met een totale lengte van 142,5mm |
| 3SE5112-0CT11 | hendel R 27mm, roller van kunststof Ø19mm, dubbel |
| 3SE5122-0BB01 | pin |
| 3SE5122-0BC02 | lange pin |
| 3SE5122-0BD02 | roller van staal Ø13mm |
| 3SE5122-0BE01 | hendel R 20mm, roller van kunststof Ø22mm |
| 3SE5122-0BF01 | hendel R 33mm, roller van kunststof Ø22mm |
| 3SE5122-0BH01 | hendel R 27mm, roller van kunststof Ø19mm |
| 3SE5122-0BH60 | regelbare hendel met openingen R 21,5-91,5mm, roller van kunststof Ø19mm |
| 3SE5122-0CC02 | lange pin |
| 3SE5122-0CD02 | roller van staal Ø13mm |
| 3SE5122-0CE01 | hendel R 20mm, roller van kunststof Ø22mm |
| 3SE5122-0CE02 | hefboom R 20mm, metalen rol Ø22mm |
| 3SE5122-0CF01 | hendel R 33mm, roller van kunststof Ø22mm |
| 3SE5122-0CH60 | regelbare hendel met openingen R 21,5-91,5mm, roller van kunststof Ø19mm |
| 3SE5122-0CH80 | regelbare staaf van aluminium met een lengte van 200mm |
| 3SE5122-0CH82 | regelbare staaf van plastic met een lengte van 200mm |
| 3SE5122-0CR01 | veer met een totale lengte van 142,5mm |
| 3SE5122-0CT11 | hendel R 27mm, roller van kunststof Ø19mm, dubbel |
| 3SE5212-0BB01 | pin |
| 3SE5212-0BC05 | pin |
| 3SE5212-0BD03 | roller van kunststof Ø10mm |
| 3SE5212-0BE10 | hendel R 14mm, roller van kunststof Ø13mm |
| 3SE5212-0BF10 | hendel R 17mm, roller van kunststof Ø13mm |
| 3SE5212-0BK21 | hendel R 20,8mm, roller van kunststof Ø19mm |
| 3SE5212-0BK50 | regelbare hendel R 21,5-91,5mm, roller van kunststof Ø19mm |
| 3SE5212-0CB01 | pin |
| 3SE5212-0CC05 | pin |
| 3SE5212-0CD03 | roller van kunststof Ø10mm |
| 3SE5212-0CE10 | hendel R 14mm, roller van kunststof Ø13mm |
| 3SE5212-0CF10 | hendel R 17mm, roller van kunststof Ø13mm |
| 3SE5212-0CK21 | hendel R 20,8mm, roller van kunststof Ø19mm |
| 3SE5212-0CK50 | regelbare hendel R 21,5-91,5mm, roller van kunststof Ø19mm |
| 3SE5212-0CK60 | regelbare hendel met openingen R 21,5-91,5mm, roller van kunststof Ø19mm |
| Symbool | Eigenschappen | Afmetingen corpus |
|---|---|---|
| [mm] | ||
| 3SE5112-0BB01 | vertragingsschakelaar | 78x40x38 |
| 3SE5112-0BC02 | vertragingsschakelaar | 78x40x38 |
| 3SE5112-0BD02 | vertragingsschakelaar | 78x40x38 |
| 3SE5112-0BE01 | vertragingsschakelaar | 78x40x38 |
| 3SE5112-0BF01 | vertragingsschakelaar | 78x40x38 |
| 3SE5112-0BH01 | vertragingsschakelaar | 78x40x38 |
| 3SE5112-0BH50 | vertragingsschakelaar | 78x40x38 |
| 3SE5112-0BH60 | vertragingsschakelaar | 78x40x38 |
| 3SE5112-0CB01 | snap-action contacten | 78x40x38 |
| 3SE5112-0CC02 | snap-action contacten | 78x40x38 |
| 3SE5112-0CD02 | snap-action contacten | 78x40x38 |
| 3SE5112-0CE01 | snap-action contacten | 78x40x38 |
| 3SE5112-0CF01 | snap-action contacten | 78x40x38 |
| 3SE5112-0CH01 | snap-action contacten | 78x40x38 |
| 3SE5112-0CH50 | snap-action contacten | 78x40x38 |
| 3SE5112-0CH60 | snap-action contacten | 78x40x38 |
| 3SE5112-0CH80 | snap-action contacten | 78x40x38 |
| 3SE5112-0CH82 | snap-action contacten | 78x40x38 |
| 3SE5112-0CR01 | snap-action contacten | 78x40x38 |
| 3SE5112-0CT11 | snap-action contacten | 78x40x38 |
| 3SE5122-0BB01 | vertragingsschakelaar | 78x56x38 |
| 3SE5122-0BC02 | vertragingsschakelaar | 78x56x38 |
| 3SE5122-0BD02 | vertragingsschakelaar | 78x56x38 |
| 3SE5122-0BE01 | vertragingsschakelaar | 78x56x38 |
| 3SE5122-0BF01 | vertragingsschakelaar | 78x56x38 |
| 3SE5122-0BH01 | vertragingsschakelaar | 78x56x38 |
| 3SE5122-0BH60 | vertragingsschakelaar | 78x56x38 |
| 3SE5122-0CC02 | snap-action contacten | 78x56x38 |
| 3SE5122-0CD02 | snap-action contacten | 78x56x38 |
| 3SE5122-0CE01 | snap-action contacten | 78x56x38 |
| 3SE5122-0CE02 | snap-action contacten | 78x56x38 |
| 3SE5122-0CF01 | snap-action contacten | 78x56x38 |
| 3SE5122-0CH60 | snap-action contacten | 78x56x38 |
| 3SE5122-0CH80 | snap-action contacten | 78x56x38 |
| 3SE5122-0CH82 | snap-action contacten | 78x56x38 |
| 3SE5122-0CR01 | snap-action contacten | 78x56x38 |
| 3SE5122-0CT11 | snap-action contacten | 78x56x38 |
| 3SE5212-0BB01 | vertragingsschakelaar | 68x31x33 |
| 3SE5212-0BC05 | vertragingsschakelaar | 68x31x33 |
| 3SE5212-0BD03 | vertragingsschakelaar | 68x31x33 |
| 3SE5212-0BE10 | vertragingsschakelaar | 68x31x33 |
| 3SE5212-0BF10 | vertragingsschakelaar | 68x31x33 |
| 3SE5212-0BK21 | vertragingsschakelaar | 68x31x33 |
| 3SE5212-0BK50 | vertragingsschakelaar | 68x31x33 |
| 3SE5212-0CB01 | snap-action contacten | 68x31x33 |
| 3SE5212-0CC05 | snap-action contacten | 68x31x33 |
| 3SE5212-0CD03 | snap-action contacten | 68x31x33 |
| 3SE5212-0CE10 | snap-action contacten | 68x31x33 |
| 3SE5212-0CF10 | snap-action contacten | 68x31x33 |
| 3SE5212-0CK21 | snap-action contacten | 68x31x33 |
| 3SE5212-0CK50 | snap-action contacten | 68x31x33 |
| 3SE5212-0CK60 | snap-action contacten | 68x31x33 |
Aant. montageop.:
- 4 (3SE5112-0xxx)
- 2 (3SE5122-0xxx, 3SE5212-0xxx)
Raster montage-openingen:
- 20...22mm (3SE5212-0xxx)
- 30/60mm (3SE5112-0xxx)
- 40mm (3SE5122-0xxx)
