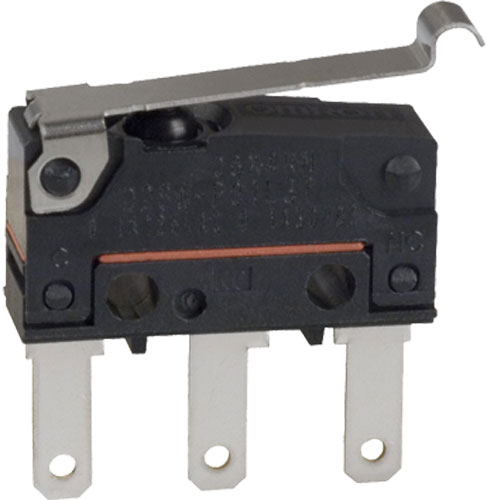

Microschakelaar SNAP ACTION; OMRON Electronic Components
| Type schakelaar | microschakelaar SNAP ACTION |
| Afmetingen corpus | 19,8x6,4x11mm |
| Mechanische duurzaamheid | 1000000 cycli |
| Werktemperatuur | -20...70°C |
| Dichtheidsklasse | IP67 |
| Posities | 2 |
| Symbool | Contactconf. | Schakelw.* | Uitg. | Schakelmoment |
|---|---|---|---|---|
| [N] | ||||
| D2SW-P01M | SPDT | ON-(ON) | draden | 1,8 |
| D2SW-P01L3T | SPDT | ON-(ON) | connectoren | 0,6 |
| D2SW-P01L2M | SPDT | ON-(ON) | draden | 0,6 |
| D2SW-P2H | SPDT | ON-(ON) | solderen | 1,8 |
| D2SW-P2L2H | SPDT | ON-(ON) | solderen | 0,6 |
| D2SW-P2L2M | SPDT | ON-(ON) | draden | 0,6 |
| D2SW-P2L3M | SPDT | ON-(ON) | draden | 0,6 |
| D2SW-P2L2T | SPDT | ON-(ON) | connectoren | 0,6 |
* de positie tussen haakjes geeft de kortstondige toestand aan.
| Symbool | Eigenschappen | L. hefboom | AC-belasting @R* | DC-belasting @R* |
|---|---|---|---|---|
| [mm] | ||||
| D2SW-P01M | zonder hefboom | - | 0,1A / 250V AC | 0,1A / 30V DC |
| D2SW-P01L3T | met hefboom die een rol simuleert | 15,8 | 0,1A / 250V AC | 0,1A / 30V DC |
| D2SW-P01L2M | met hefboom (met rol) | 14,5 | 0,1A / 250V AC | 0,1A / 30V DC |
| D2SW-P2H | zonder hefboom | - | 2A / 250V AC | 2A / 30V DC |
| D2SW-P2L2H | met hefboom (met rol) | 14,5 | 2A / 250V AC | 2A / 30V DC |
| D2SW-P2L2M | met hefboom (met rol) | 14,5 | 2A / 250V AC | 2A / 30V DC |
| D2SW-P2L3M | met hefboom die een rol simuleert | 15,8 | 2A / 250V AC | 2A / 30V DC |
| D2SW-P2L2T | met hefboom (met rol) | 14,5 | 2A / 250V AC | 2A / 30V DC |
* bij weerstandbelasting
| Symbool | Bedekking contact | Rstyku max | El. levensduur | Lengte aansluitingen | Afmetingen aansluitingen |
|---|---|---|---|---|---|
| [mΩ] | [mm] | [mm] | |||
| D2SW-P01M | verguld | 150 | 200000 cycli | 300 | - |
| D2SW-P01L3T | verguld | 100 | 200000 cycli | - | 2,8x0,5 |
| D2SW-P01L2M | verguld | 150 | 200000 cycli | 300 | - |
| D2SW-P2H | verzilverd | 50 | 50000 cycli | - | - |
| D2SW-P2L2H | verzilverd | 50 | 50000 cycli | - | - |
| D2SW-P2L2M | verzilverd | 100 | 50000 cycli | 300 | - |
| D2SW-P2L3M | verzilverd | 100 | 50000 cycli | 300 | - |
| D2SW-P2L2T | verzilverd | 100 | 50000 cycli | - | 2,8x0,5 |
