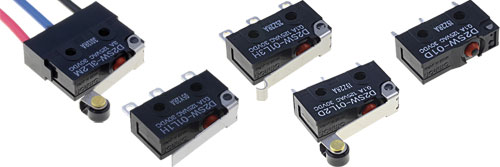

Comutator: microîntrerupător SNAP ACTION; OMRON Electronic Components
| Producător | OMRON Electronic Components |
| Tip comutator | microîntrerupător SNAP ACTION |
| Config. pini | SPDT |
| Mod comutare* | ON-(ON) |
| Dimensiuni corp | 19,8x6,4x10,1mm |
| Rezistenţă mecanică | 5000000 cicluri |
| Durabilitate electrică | 200000 cicluri |
| Temperatura de lucru | -40...85°C |
| Poziţii | 2 |
| Clasă etanşeitate | IP67 |
| Seria producătorului | D2SW |
* poziţia din paranteză indică poziţia momentană.
| Simbol: (D2SW-01D, D2SW-01H, D2SW-01HS, D2SW-01L1D, D2SW-01L1H, D2SW-01L2D, D2SW-01L2H, D2SW-01L3D, D2SW-01L3H) | |
|---|---|
| Sarcină AC @R* | 0,1A / 125V AC |
| Sarcină DC @R* | 0,1A / 30V DC |
| Simbol: (D2SW-01LxM, D2SW-01M, D2SW-01MS) | |
| Sarcină AC @R* | 0,1A / 125V AC |
| Sarcină DC @R* | 0,1A / 30V DC |
| Lungime terminale | 300mm |
| Simbol: (D2SW-01L1M-0) | |
| Sarcină AC @R* | 0,1A / 125V AC |
| Sarcină DC @R* | 0,1A / 30V DC |
| Lungime terminale | 1000mm |
| Simbol: (D2SW-01xxT) | |
| Sarcină AC @R* | 0,1A / 125V AC |
| Sarcină DC @R* | 0,1A / 30V DC |
| Dimensiuni terminale | 2,8x0,5mm |
| Simbol: (D2SW-3D, D2SW-3H, D2SW-3L1D, D2SW-3L1H, D2SW-3L2D, D2SW-3L2H, D2SW-3L3D) | |
| Sarcină AC @R* | 3A / 125V AC |
| Sarcină DC @R* | 3A / 30V DC |
| Simbol: (D2SW-3xxM) | |
| Sarcină AC @R* | 3A / 125V AC |
| Sarcină DC @R* | 3A / 30V DC |
| Lungime terminale | 300mm |
| Simbol: (D2SW-3xxT) | |
| Sarcină AC @R* | 3A / 125V AC |
| Sarcină DC @R* | 3A / 30V DC |
| Dimensiuni terminale | 2,8x0,5mm |
* la sarcina rezistivă
Forţă de comutare:
Lung. manetă:
- 14,5mm (D2SW-01L1xxx, D2SW-01L2x, D2SW-3L1x, D2SW-3L2x)
- 15,8mm (D2SW-01L3x, D2SW-3L3x)
Caracteristici:
| Simbol | Term. | Rcontact max | Placare contact |
|---|---|---|---|
| [mΩ] | |||
| D2SW-01D | pt. PCB, cu auto-înclichetare | 50 | aurit |
| D2SW-01H | pt. lipit | 50 | aurit |
| D2SW-01HS | pt. lipit | 50 | aurit |
| D2SW-01L1D | pt. PCB, cu auto-înclichetare | 50 | aurit |
| D2SW-01L1H | pt. lipit | 50 | aurit |
| D2SW-01L1M | de jos, cabluri | 70 | aurit |
| D2SW-01L1M-0 | de jos, cabluri | 70 | aurit |
| D2SW-01L1T | conectori | 50 | aurit |
| D2SW-01L2D | pt. PCB, cu auto-înclichetare | 50 | aurit |
| D2SW-01L2H | pt. lipit | 50 | aurit |
| D2SW-01L2M | de jos, cabluri | 70 | aurit |
| D2SW-01L2T | conectori | 50 | aurit |
| D2SW-01L3D | pt. PCB, cu auto-înclichetare | 50 | aurit |
| D2SW-01L3H | pt. lipit | 50 | aurit |
| D2SW-01L3M | de jos, cabluri | 70 | aurit |
| D2SW-01L3T | conectori | 50 | aurit |
| D2SW-01M | de jos, cabluri | 70 | aurit |
| D2SW-01MS | de jos, cabluri | 70 | aurit |
| D2SW-01T | conectori | 50 | aurit |
| D2SW-3D | pt. PCB, cu auto-înclichetare | 30 | argintat |
| D2SW-3H | pt. lipit | 30 | argintat |
| D2SW-3L1D | pt. PCB, cu auto-înclichetare | 30 | argintat |
| D2SW-3L1H | pt. lipit | 30 | argintat |
| D2SW-3L1M | de jos, cabluri | 50 | argintat |
| D2SW-3L1T | conectori | 30 | argintat |
| D2SW-3L2D | pt. PCB, cu auto-înclichetare | 30 | argintat |
| D2SW-3L2H | pt. lipit | 30 | argintat |
| D2SW-3L2M | de jos, cabluri | 50 | argintat |
| D2SW-3L2T | conectori | 30 | argintat |
| D2SW-3L3D | pt. PCB, cu auto-înclichetare | 30 | argintat |
| D2SW-3L3M | de jos, cabluri | 50 | argintat |
| D2SW-3L3T | conectori | 30 | argintat |
| D2SW-3M | de jos, cabluri | 50 | argintat |
| D2SW-3T | conectori | 30 | argintat |
