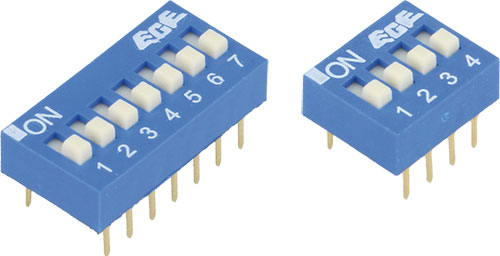

Omkopplare typ DIP-SWITCH, serie EDG
| Tillverkare | ECE |
| Typ av strömställare | DIP-SWITCH |
| Kontaktbeläggning | förgyllt |
| Brännbarhetsklass | UL94V-0 |
| Arbetstemperatur | -40...85°C |
| Tillverkarens serie | EDG |
| Min. isoleringsresistans | 1000MΩ |
| Max kontaktresistans | 50mΩ |
| Kontaktbelastbarhet DC @R* | 0,025A / 24V DC |
| Egenskaper | utstickande skjutreglage |
| Mekanisk livslängd | 2000 cykler |
| Provspänning | 500V |
| Switchfunktion** | ON-OFF |
| Anslutningsraster | 2,54mm |
| Radavstånd | 7,62mm |
| Kontaktkonf. | SPST |
| Montage | THT |
* vid resistansbelastning
** positionen inom parentes avser tillfällig position.
** positionen inom parentes avser tillfällig position.
| Symbol | Anslutningsbeläggning | Positioner | Antal poler | Total längd | Husets mått |
|---|---|---|---|---|---|
| [mm] | [mm] | ||||
| EDG101S | guldpläterade | 2/1 | 1 | 3,9 | 3,9x9,7x4,2 |
| EDG102S | guldpläterade | 2/2 | 2 | 6,7 | 6,7x9,7x4,2 |
| EDG102S33 | förtennt | 2/2 | 2 | 6,7 | 6,7x9,7x4,2 |
| EDG103S | guldpläterade | 2/3 | 3 | 9,2 | 9,2x9,7x4,2 |
| EDG103S33 | förtennt | 2/3 | 3 | 9,2 | 9,2x9,7x4,2 |
| EDG104S | guldpläterade | 2/4 | 4 | 11,7 | 11,7x9,7x4,2 |
| EDG104S33 | förtennt | 2/4 | 4 | 11,7 | 11,7x9,7x4,2 |
| EDG105S | guldpläterade | 2/5 | 5 | 14,2 | 14,2x9,7x4,2 |
| EDG105S33 | förtennt | 2/5 | 5 | 14,2 | 14,2x9,7x4,2 |
| EDG106S | guldpläterade | 2/6 | 6 | 16,7 | 16,7x9,7x4,2 |
| EDG106S33 | förtennt | 2/6 | 6 | 16,7 | 16,7x9,7x4,2 |
| EDG107S | guldpläterade | 2/7 | 7 | 19,2 | 19,2x9,7x4,2 |
| EDG107S33 | förtennt | 2/7 | 7 | 19,2 | 19,2x9,7x4,2 |
| EDG108S | guldpläterade | 2/8 | 8 | 21,7 | 21,7x9,7x4,2 |
| EDG108S33 | förtennt | 2/8 | 8 | 21,7 | 21,7x9,7x4,2 |
| EDG109S33 | förtennt | 2/9 | 9 | 24,2 | 24,2x9,7x4,2 |
| EDG110S | guldpläterade | 2/10 | 10 | 26,7 | 26,7x9,7x4,2 |
| EDG110S33 | förtennt | 2/10 | 10 | 26,7 | 26,7x9,7x4,2 |
| EDG112S33 | förtennt | 2/12 | 12 | 31,8 | 31,8x9,7x4,2 |
