Filtres, connecteurs et câbles d’alimentation Schaffner
Filtres, connecteurs et câbles d’alimentation SchaffnerDate de publication: 23-06-2023 🕒 7 min de lecture
Le fait de garantir une alimentation électrique adéquate aux appareils industriels et grand public va au-delà des paramètres électriques de base. Cela implique également avec des réglementations sur la limitation des perturbations introduites sur le réseau, ainsi que sur les problèmes de puissance active et réactive.
Les fabricants de filtres, connecteurs ou câbles, comme la marque Schaffner, fournissent des produits semi-finis et des composants qui facilitent la production de machines et autres équipements dans le domaine de la domotique ou de l’automatisation industrielle. Ils sont conçus selon les normes internationales et locales, c’est-à-dire qu’ils se caractérisent par une large compatibilité électromagnétique. Ceux-ci comprennent à la fois des accessoires prêts à l’emploi (par exemple des câbles), des modules (filtres de tension) et des composants (inductances). Les caractéristiques générales de cette offre (comprenant plusieurs centaines de produits) sont présentées dans l’article ci-dessous. Les clients à la recherche de solutions avec une spécification spécifique sont invités à visiter notre catalogue sur le lien ci-dessous.
Dans cet article, nous abordons des sujets suivants :
- Application de filtres anti-interférences modulaires
- Filtres THT pour appareils compacts
- Capacités et applications typiques des bobines d’arrêt compensées
- Connecteurs CEI 60320 comme norme mondiale
- Câbles d’alimentation et verrouillage IEC LOCK
Filtres anti-interférences
La fonction principale des filtres est d’empêcher l’introduction d’interférences dans l’installation électrique (généralement le réseau électrique). De telles interférences peuvent être causées par le fonctionnement d’alimentations à découpage, d’onduleurs commandant des moteurs ou de charges similaires. La deuxième fonction des filtres est la protection initiale des circuits électroniques alimentés par le secteur contre les bruits externes et les pointes de tension. De tels filtres sont produits dans de nombreux formats : l’offre Schaffner du catalogue TME comprend principalement trois groupes : filtres placés dans des boîtiers métalliques, installés directement dans le circuit (THT) et intégrés à des connecteurs. Dans le cas du premier, le fabricant propose des composants fonctionnant avec des courants de 1 A à 200 A, grâce auxquels ils peuvent fonctionner même dans l’automatisation industrielle et les machines lourdes.

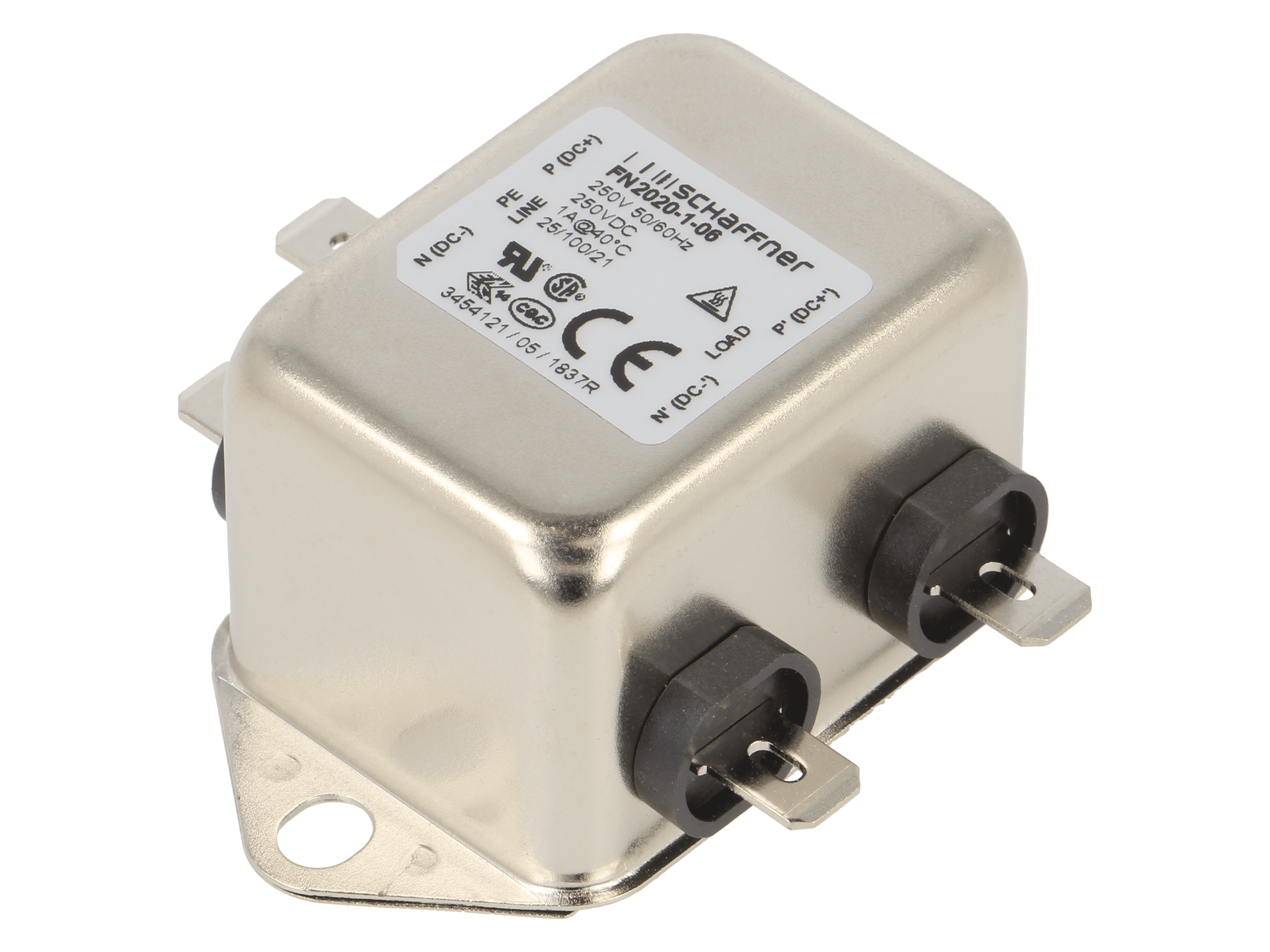

Filtre modulaire dans un boîtier de blindage avec une connexion à connecteur plat.
Le portefeuille comprend des filtres conçus pour fonctionner avec des installations monophasées et triphasées (jusqu’à 1,2 kV). Ils sont caractérisés par une inductance de 58 nH à 22 mH. Leur raccordement s’effectue à l’aide de connecteurs plats coulissants (6,3 mm), par montage à vis (de M3 à M10) ou dans une borne. Les filtres sélectionnés ont des sorties sous la forme de câbles préinstallés.
Filtres THT
Malgré sa petite taille (36x31x19,5 mm), le filtre PCB supporte des courants jusqu’à 6 A.
Dans le cas des filtres installés directement sur le PCB, des boîtiers THT ont été utilisés. Leurs caractéristiques n’incluent pas des courants aussi élevés, mais ils peuvent atteindre jusqu’à 13 A, ce qui est suffisant pour leur utilisation dans de nombreux appareils, principalement des alimentations grand public et à découpage. Un avantage supplémentaire de ces éléments est la petite taille (surface de base de 36x31 mm à 72x33 mm) et la sélection d’inductance de 0,08 mH à 40 mH (capacité des condensateurs d’entrée/sortie de 15 nF à 4,7 µF). La marque Schaffner a conçu ses filtres THT pour fonctionner avec des tensions secteur typiques (jusqu’à 250 V AC), dans une large plage de températures (même de -40°C à 100°C) . Il faut également souligner que le constructeur assure une très longue durée de vie de ces éléments, atteignant jusqu’à 1,6 million d’heures (MTBF, temps moyen entre pannes).
Bobines d’arrêt
Les bobines d’arrêt sont des éléments couramment utilisés et permettent de contrôler les courants provenant du réseau d’alimentation. Ils font aussi, bien sûr, partie des filtres, où ils fonctionnent en conjonction avec des condensateurs. Les bobines d’arrêt disponibles en tant que composants autonomes permettent de créer des filtres adaptés aux besoins d’applications spécifiques, ainsi que de protéger les fils, les pistes de circuits imprimés et les charges inductives (moteurs) contre les changements soudains de courant. L’offre de Schaffner comprend des bobines d’arrêt avec compensation de puissance réactive (capacitive) qui peuvent améliorer l’efficacité des pilotes de LED ou les paramètres de fonctionnement des installations d’alimentation étendues. Ils sont adaptés pour fonctionner avec des tensions jusqu’à 600 V AC et 1 kV DC, dans une très large plage de températures (-40...125°C). Selon les modèles (il y a près de 200 articles dans cette catégorie), ils supportent des courants maximum de 250 mA à 65 A.

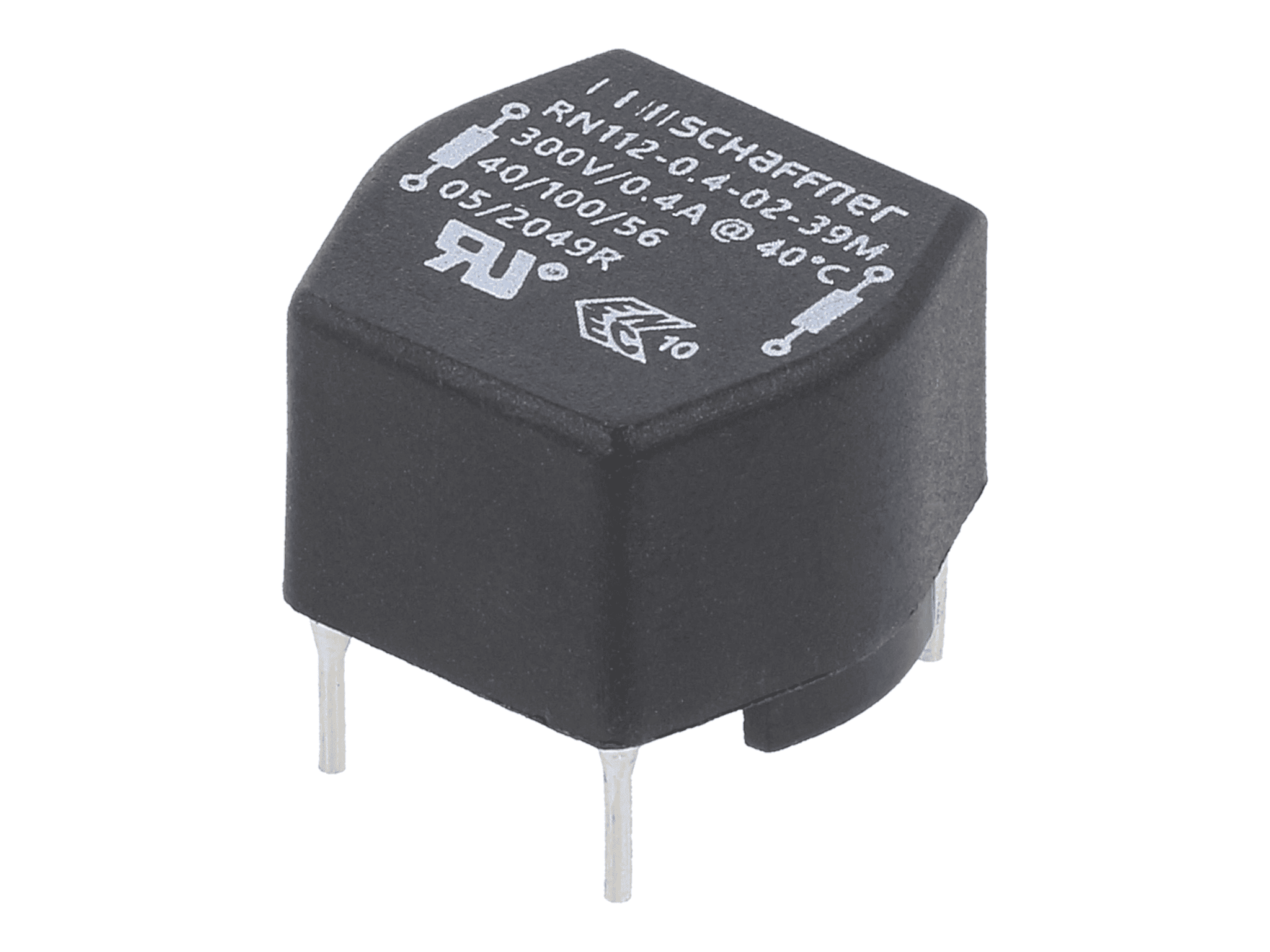

Bobine d’arrêt compensée dans une conception compacte et enveloppée.
Connecteur IEC 60320

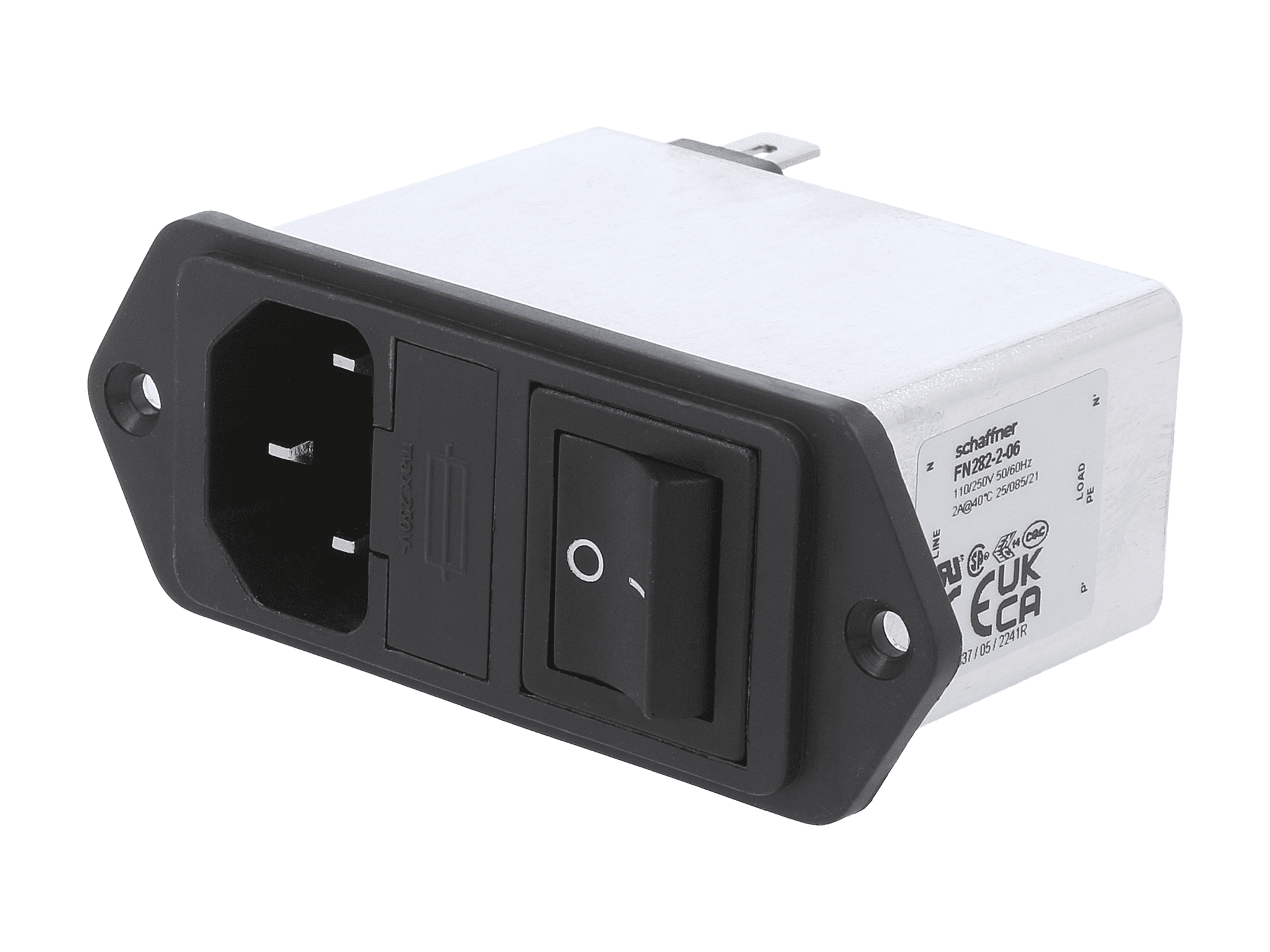

Connecteur modulaire intégré avec interrupteur et filtre de puissance.
Les connecteurs IEC 60320 sont des normes mondiales universelles pour les fiches et prises d’alimentation. Ils sont couramment utilisés dans les ordinateurs et autres appareils à puissance relativement élevée (jusqu’à plusieurs kW) . Grâce à eux, il est possible de fabriquer des équipements destinés à n’importe quel marché, dont l’adaptation aux normes locales du réseau électrique se limite à la fixation d’un câble avec une prise adaptée à une région donnée (les câbles électriques sont abordés ci-dessous). Le connecteur IEC 60320 lui-même contient des contacts neutres, de phase et de protection – cependant, dans le cas des produits Schaffner, le corps comprend également un filtre de bruit intégré. Certains modèles sont également équipés d’un interrupteur. Ils supportent des courants jusqu’à 20 A (à des tensions jusqu’à 250 V AC). Leur assemblage est très simple, vous permettant d’accélérer le processus de production et de réduire ses coûts – ils sont installés dans des trous de panneau, tandis que la connexion est réalisée à l’aide de connecteurs 6,4 mm.
Câbles d’alimentation
L’utilisation des avantages des connecteurs CEI 60320 nécessite l’utilisation d’un câblage approprié non seulement conforme aux paramètres électriques de l’appareil, mais également caractérisé par une durabilité mécanique (surtout s’il doit être utilisé dans des conditions industrielles ou de terrain). Schaffner propose une large sélection de ces cordons d’alimentation, équipés de fiches adaptées à de nombreuses normes de réseau électrique régionales. L’offre comprend des produits avec les prises caractéristiques pour l’Australie, le Brésil, la Chine, l’Europe continentale, la Corée, la Suisse, les États-Unis et la Grande-Bretagne. Ils constituent un portefeuille très diversifié, qui comprend des câbles avec des longueurs de 0,5 m à 7,6 m, dans de nombreuses couleurs (également de protection, par exemple orange ou rouge).

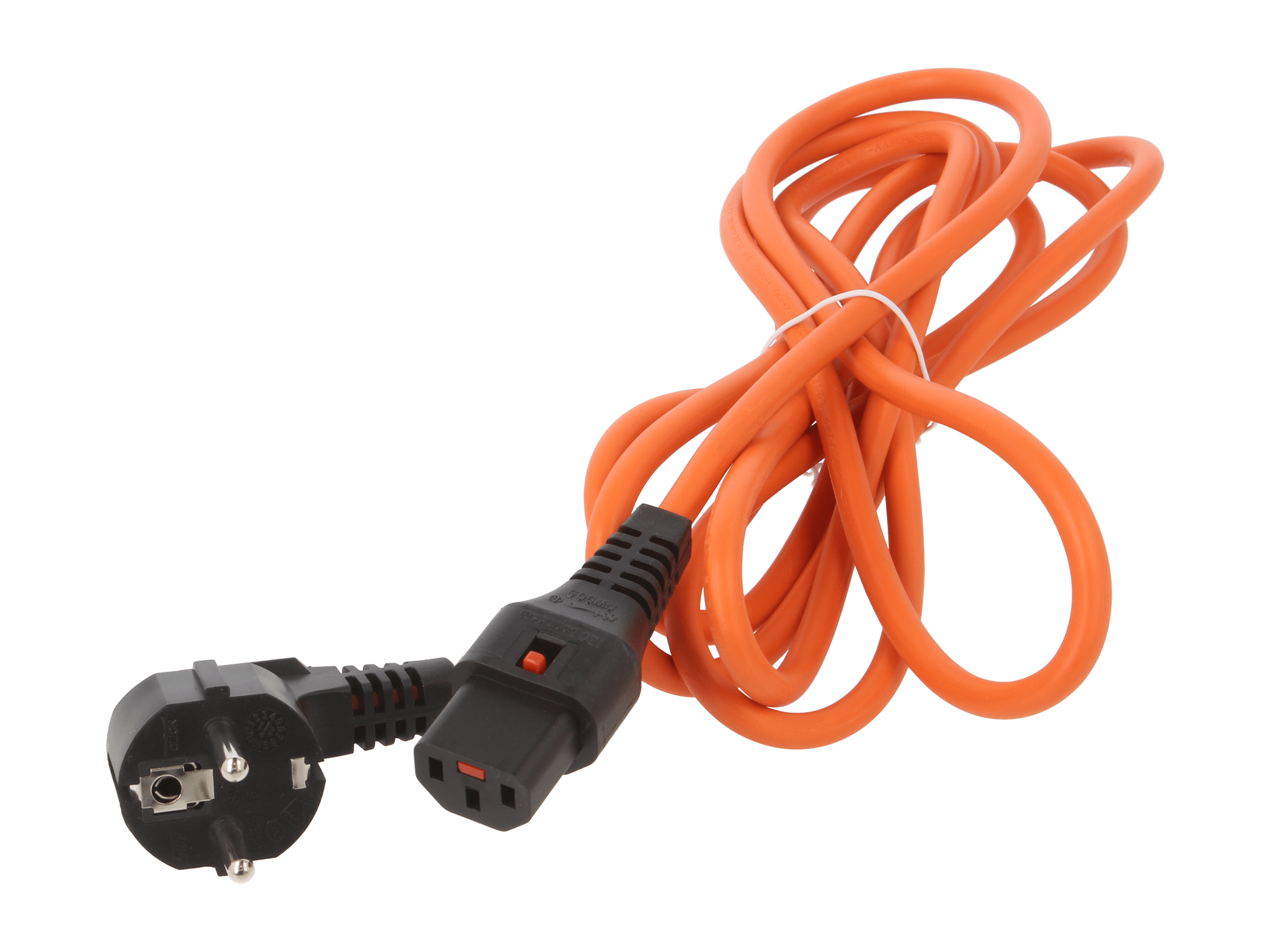

Cordon européen avec connecteur et verrouillage IEC LOCK.
La plupart d’entre eux supportent des courants jusqu’à 10 A, mais il existe également des câbles adaptés à des courants jusqu’à 16 A (section du conducteur 1,5 mm2) sont faits de matériaux ignifuges. Il convient également de noter que le fabricant a utilisé des connecteurs avec les verrouillages IEC LOCK et LOCK+, pour sa production, qui sont compatibles avec les prises IEC 60320 typiques, mais lorsqu’ils sont associés à une prise de la même norme, ils offrent un avantage supplémentaire dans la forme d’un verrou de connexion (il résiste aux secousses, aux tractions, etc.).
