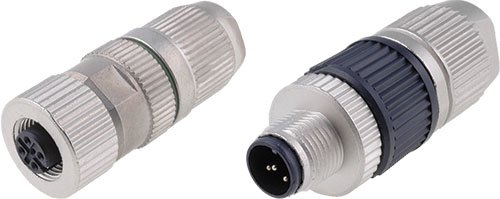

Ficha; M12; HARTING
| Tipo de conector | M12 |
| Montagem | com cabo |
| Conector | ficha |
| Fabricante | HARTING |
| Símbolo | Número de pinos | Espécie | Montagem elétrica | Unom | Aplicação | Cabo | Série do fabricante | Artigos compatíveis | Classe de proteção | Versão | Polarização | Øcabo ext. | Orientação | Inom | Engineering PN |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [V] | [mm2] | [mm] | [A] | ||||||||||||
| 21011405081 | 4 | macho | terminal parafusado | 32 | - | 0,25...0,5 | HARAX | - | IP65, IP67 | - | código A - DeviceNet / CANopen | 4...5,1 | angulares | - | Circular Conn Angled HARAX M12 4p male |
| 21011405091 | 4 | fêmea | terminal parafusado | 32 | - | 0,25...0,5 | HARAX | - | IP65, IP67 | - | código A - DeviceNet / CANopen | 4...5,1 | angulares | - | - |
| 21031111405 | 4 | macho | IDC | 32 | - | 0,14...0,34 | HARAX | - | IP67 | - | código A - DeviceNet / CANopen | 2,9...5,1 | simples | - | Circular Connector with Harax M 1 2/ 4-p |
| 21031112405 | 4 | fêmea | IDC | 32 | - | 0,14...0,34 | HARAX | - | IP67 | - | código A - DeviceNet / CANopen | 2,9...5,1 | simples | - | HARAX M12-S female 4-pole |
| 21032121305 | 4 | macho | IDC | 50 | - | 0,34...0,75 | HARAX | - | IP67 | - | código A - DeviceNet / CANopen | 5,5...8 | simples | - | circular Connector w. Harax M12 L4 M |
| 21032121400 | 3 | macho | IDC | 50 | - | 0,34...0,75 | HARAX | - | IP67 | pino de ligação à massa | código A - DeviceNet / CANopen | 5,5...8 | simples | - | Circular Connector w. Harax M12 L2/PE M |
| 21032122305 | 4 | fêmea | IDC | 50 | - | 0,34...0,75 | HARAX | - | IP67 | - | código A - DeviceNet / CANopen | 5,5...8 | simples | - | Circular Connector w. Harax M12 L 4 F |
| 21032122400 | 3 | fêmea | IDC | 50 | - | 0,34...0,75 | HARAX | - | IP67 | pino de ligação à massa | código A - DeviceNet / CANopen | 5,5...8 | simples | - | Circular Connector w. Harax M12 L2/ PE F |
| 21032211405 | 4 | macho | IDC | 32 | - | 0,25...0,34 | HARAX | - | IP67 | blindadas | código A - DeviceNet / CANopen | 7...8,8 | simples | - | M12-L shielded male 4-pole A-coded |
| 21032212405 | 4 | fêmea | IDC | 32 | - | 0,25...0,34 | HARAX | - | IP67 | blindadas | código A - DeviceNet / CANopen | 7...8,8 | simples | - | M12-L shielded female 4-pole A-coded |
| 21032411301 | 3 | macho | IDC | 32 | - | 0,25...0,34 | HARAX | - | IP67 | blindadas | código L - Power | 4,5...8,8 | simples | - | circular Connector w. Harax M12 L3 M |
| 21032412301 | 3 | fêmea | IDC | 32 | - | 0,25...0,34 | HARAX | - | IP67 | blindadas | código L - Power | 4,5...8,8 | simples | - | Circular Connector w. Harax M12 L 3 F |
| 21032811405 | 4 | macho | IDC | 32 | - | 0,25...0,34 | HARAX | - | IP67 | blindadas | código D - Ethernet | 5,5...7,2 | simples | - | Circular Connector Harax M12 L4 M D-code |
| 21032812405 | 4 | fêmea | IDC | 32 | - | 0,25...0,34 | HARAX | - | IP67 | blindadas | código D - Ethernet | 5,5...7,2 | simples | - | M12-L shielded female 4-pole D-coded |
| 21032821405 | 4 | macho | terminal parafusado | 50 | - | 0,34...0,75 | HARAX | - | IP65, IP67 | blindadas | código D - Ethernet | 4,5...8,8 | simples | - | M12-L shielded male 4-pole D-coded |
| 21032961505 | 5 | macho | IDC | 63 | - | 0,75...1,5 | - | - | IP67 | blindadas | código L - Power | 5,8...13,5 | simples | - | M12 Power IDC male L-coded |
| 21032962505 | 5 | fêmea | IDC | 63 | - | 0,75...1,5 | - | - | IP67 | blindadas | código L - Power | 5,8...13,5 | simples | - | M12 Power IDC female L-code/d |
| 21033191401 | 4 | macho | terminal parafusado | 250 | - | 1,5 | - | - | IP67 | - | código A - DeviceNet / CANopen | 4...8 | simples | 7,5 | M12-Screw-4P-ACOD-M-STR |
| 21033191501 | 5 | macho | terminal parafusado | 60 | - | 1,5 | - | - | IP67 | - | código A - DeviceNet / CANopen | 4...8 | simples | 7,5 | M12-Screw-5P-ACOD-M-STR |
| 21033191801 | 8 | macho | terminal parafusado | 30 | - | 0,5 | - | - | IP67 | - | código A - DeviceNet / CANopen | 4...8 | simples | 2 | CONECT M12 8P A-COD MACHO RETO PARAFUSO |
| 21033192401 | 4 | fêmea | terminal parafusado | 250 | - | 1,5 | - | - | IP67 | - | código A - DeviceNet / CANopen | 4...8 | simples | 7,5 | M12-Screw-4P-ACOD-F-STR |
| 21033192501 | 5 | fêmea | terminal parafusado | 60 | - | 1,5 | - | - | IP67 | - | código A - DeviceNet / CANopen | 4...8 | simples | 7,5 | M12-Screw-5P-ACOD-F-STR |
| 21033192801 | 8 | fêmea | terminal parafusado | 30 | - | 0,5 | - | - | IP67 | - | código A - DeviceNet / CANopen | 4...8 | simples | 2 | CONECT M12 8P A-COD FEMEA RETO PARAFUSO |
| 21033193401 | 4 | macho | terminal parafusado | 250 | - | 1,5 | - | - | IP67 | - | código A - DeviceNet / CANopen | 4...8 | angulares 90° | 7,5 | M12-Screw-4P-ACOD-M-ANG |
| 21033193501 | 5 | macho | terminal parafusado | 60 | - | 1,5 | - | - | IP67 | - | código A - DeviceNet / CANopen | 4...8 | angulares 90° | 7,5 | M12-Screw-5P-ACOD-M-ANG |
| 21033193801 | 8 | macho | terminal parafusado | 30 | - | 0,5 | - | - | IP67 | - | código A - DeviceNet / CANopen | 4...8 | angulares 90° | 2 | M12-Screw-8P-ACOD-M-ANG |
| 21033194401 | 4 | fêmea | terminal parafusado | 250 | - | 1,5 | - | - | IP67 | - | código A - DeviceNet / CANopen | 4...8 | angulares 90° | 7,5 | M12-Screw-4P-ACOD-F-ANG |
| 21033194501 | 5 | fêmea | terminal parafusado | 60 | - | 1,5 | - | - | IP67 | - | código A - DeviceNet / CANopen | 4...8 | angulares 90° | 7,5 | M12-Screw-5P-ACOD-F-ANG |
| 21033194801 | 8 | fêmea | terminal parafusado | 30 | - | 0,5 | - | - | IP67 | - | código A - DeviceNet / CANopen | 4...8 | angulares 90° | 2 | M12-Screw-8P-ACOD-F-ANG |
| 21033291401 | 4 | macho | terminal parafusado | 250 | - | 1,5 | - | - | IP67 | blindadas | código A - DeviceNet / CANopen | 4...8 | simples | 4 | M12-Screw-4P-ACOD-M-STR-SHLD |
| 21033291501 | 5 | macho | terminal parafusado | 60 | - | 1,5 | - | - | IP67 | blindadas | código A - DeviceNet / CANopen | 4...8 | simples | 7,5 | M12-Screw-5P-ACOD-M-STR-SHLD |
| 21033291801 | 8 | macho | terminal parafusado | 30 | - | 0,5 | - | - | IP67 | blindadas | código A - DeviceNet / CANopen | 4...8 | simples | 2 | CONECTOR M12 8P A-COD RETO PARAFUSO |
| 21033292401 | 4 | fêmea | terminal parafusado | 250 | - | 1,5 | - | - | IP67 | blindadas | código A - DeviceNet / CANopen | 4...8 | simples | 4 | M12-Screw-4P-ACOD-F-STR-SHLD |
| 21033292501 | 5 | fêmea | terminal parafusado | 60 | - | 1,5 | - | - | IP67 | blindadas | código A - DeviceNet / CANopen | 4...8 | simples | 7,5 | M12-Screw-5P-ACOD-F-STR-SHLD |
| 21033292801 | 8 | fêmea | terminal parafusado | 30 | - | 0,5 | - | - | IP67 | blindadas | código A - DeviceNet / CANopen | 4...8 | simples | 2 | M12-Screw-8P-ACOD-F-STR-SHLD |
| 21033491501 | 5 | macho | terminal parafusado | 60 | - | 1,5 | - | - | IP67 | blindadas | código B - Profibus | 4...8 | simples | 7,5 | M12-Screw-5P-BCOD-M-STR-SHLD |
| 21033492501 | 5 | fêmea | terminal parafusado | 60 | - | 1,5 | - | - | IP67 | blindadas | código B - Profibus | 4...8 | simples | 7,5 | M12-Screw-5P-BCOD-F-STR-SHLD |
| 21033891402 | 4 | macho | terminal parafusado | 250 | - | 1,5 | - | - | IP67 | blindadas | código D - Ethernet | 4...8 | simples | 7,5 | M12-Screw-4P-DCOD-M-STR-SHLD |
| 21033892402 | 4 | fêmea | terminal parafusado | 250 | - | 1,5 | - | - | IP67 | blindadas | código D - Ethernet | 4...8 | simples | 7,5 | M12-Screw-4P-DCOD-F-STR-SHLD |
| 21038121511 | 5 | macho | cerrar | 60 | sobre tubo de conduto elétrico 10mm | - | - | 09670003576, 09670005576, 09670008576 | IP67 | sem contactos; blindadas | código A - DeviceNet / CANopen | 4,5...8,8 | simples | 4 | M12-L male 5p A-cod. with conduit M17x1 |
| 21038122511 | 5 | fêmea | cerrar | 60 | sobre tubo de conduto elétrico 10mm | - | - | 09670003476, 09670005476, 09670008476 | IP67 | sem contactos; blindadas | código A - DeviceNet / CANopen | 4,5...8,8 | simples | 4 | M12-L fem. 5p A-cod. with conduit M17x1 |
| 21038211505 | 5 | macho | cerrar | 60 | - | - | Slim | 09670003576, 09670005576, 09670008576 | IP67 | sem contactos; blindadas | código A - DeviceNet / CANopen | 5,7...8,8 | simples | 4 | M12 Crimp Slim Design 5pol A-coded male |
| 21038212505 | 5 | fêmea | cerrar | 60 | - | - | Slim | 09670003476, 09670005476, 09670008476 | IP67 | sem contactos; blindadas | código A - DeviceNet / CANopen | 5,7...8,8 | simples | 4 | M12 slim female crimp 4/5 pol A cod |
| 21038213505 | 5 | macho | cerrar | 60 | - | - | Slim | 09670003576, 09670005576, 09670008576 | IP67 | sem contactos; blindadas | código A - DeviceNet / CANopen | 5,7...8,8 | angulares 90° | 4 | M12 slim angled male A-cod 5-pol |
| 21038213805 | 8 | macho | cerrar | 30 | - | - | Slim | 21011009014, 21011009019 | IP67 | sem contactos; blindadas | código A - DeviceNet / CANopen | 5,7...8,8 | angulares 90° | 8 | M12 slim angled male A-cod 8-pol |
| 21038214505 | 5 | fêmea | cerrar | 60 | - | - | Slim | 09670003476, 09670005476, 09670008476 | IP67 | sem contactos; blindadas | código A - DeviceNet / CANopen | 5,7...8,8 | angulares 90° | 4 | M12 slim angled female A-cod 5-pol |
| 21038214805 | 8 | fêmea | cerrar | 30 | - | - | Slim | 21011009021, 21011009023 | IP67 | sem contactos; blindadas | código A - DeviceNet / CANopen | 5,7...8,8 | angulares 90° | 8 | M12 slim angled female A-cod 8-pol |
| 21038811405 | 4 | macho | cerrar | 250 | - | - | - | 09670003576, 09670005576, 09670008576 | IP54 | sem contactos; blindadas; push-pull | código D - Ethernet | 5,7...8,8 | simples | 4 | M12 Crimp Slim Design 4pol D-coded male |
| 21038811430 | 4 | macho | cerrar | 250 | - | - | Slim | 09670003576, 09670005576, 09670008576 | IP65, IP67 | sem contactos; blindadas | código D - Ethernet | 5,7...8,8 | simples | 4 | M12 PushPull 4-pole D-coded male |
| 21038811805 | 8 | macho | cerrar | 48 | - | - | Slim | 21011009014, 21011009019 | IP65, IP67 | sem contactos; blindadas | código X - ProfiNET | 4,5...8,8 | simples | 0,5 | har-speed M12Crimp SlimDesign x-coded |
| 21038812405 | 4 | fêmea | cerrar | 250 | - | - | Slim | 09670003476, 09670005476, 09670008476 | IP65, IP67 | sem contactos; blindadas | código D - Ethernet | 5,7...8,8 | simples | 4 | M12 slim female crimp 4 pol D cod |
| 21038812805 | 8 | fêmea | cerrar | 48 | - | - | Slim | 21011009021, 21011009023 | IP65, IP67 | sem contactos; blindadas | código X - ProfiNET | 5,7...8,8 | simples | 0,5 | M12 slim female crimp 8 pol X cod |
| 21038813405 | 4 | macho | cerrar | 250 | - | - | Slim | 09670003476, 09670005476, 09670008476 | IP65, IP67 | sem contactos; blindadas | código D - Ethernet | 5,7...8,8 | angulares 90° | 4 | M12 slim angled male D-cod 4-pol |
| 21038813805 | 8 | macho | cerrar | 48 | - | - | Slim | 21011009014, 21011009019 | IP65, IP67 | sem contactos; blindadas | código X - ProfiNET | 5,7...8,8 | angulares 90° | 0,5 | M12 slim angled male X-cod 8-pol |
| 21038814405 | 4 | fêmea | cerrar | 250 | - | - | Slim | 09670003476, 09670005476, 09670008476 | IP65, IP67 | - | código D - Ethernet | 5,7...8,8 | angulares 90° | 4 | M12 slim angled female D-cod 4-pol |
| 21038814805 | 8 | fêmea | cerrar | 48 | - | - | Slim | 21011009021, 21011009023 | IP65, IP67 | - | código X - ProfiNET | 5,7...8,8 | angulares 90° | 0,5 | M12 slim angled female X-cod 8-pol |
| 21038821411 | 4 | macho | cerrar | 250 | sobre tubo de conduto elétrico 10mm | - | - | 09670003576, 09670005576, 09670008576 | IP67 | blindadas; pino de ligação à massa | código D - Ethernet | 4,5...8,8 | simples | 4 | M12-L male 4-p D-cod. with conduit M17x1 |
| 21038822411 | 4 | fêmea | - | 250 | sobre tubo de conduto elétrico 10mm | - | - | 09670003476, 09670005476, 09670008476 | IP67 | sem contactos; blindadas; pino de ligação à massa | código D - Ethernet | 5,5...8,8 | simples | 4 | M12-L fem. 4p D-cod. with conduit M17x1 |
| 21038961505 | 5 | macho | - | 63 | - | - | - | - | IP67 | sem contactos; blindadas; pino de ligação à massa | código L - Power | 5,8...13,5 | simples | - | M12 Power Crimp male L-coded |
| 21038962505 | 5 | fêmea | - | 63 | - | - | - | - | IP67 | sem contactos; blindadas; pino de ligação à massa | código L - Power | 5,8...13,5 | simples | - | M12 Power Crimp female L-coded |
