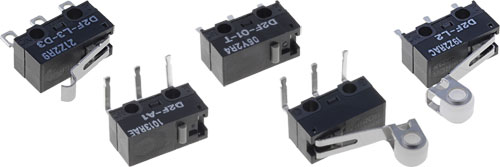

Microinterruptor SNAP ACTION; D2F; OMRON Electronic Components
| Fabricante | OMRON Electronic Components |
| Tipo do interruptor | microinterruptor SNAP ACTION |
| Conf. dos contatos | SPDT |
| Dimensões da corpo | 12,8x5,8x6mm |
| Durabilidade mecânica | 1000000 ciclos |
| Temperatura de trabalho | -25...85°C |
| Classe de proteção | IP40 |
| Posições | 2 |
| Série do fabricante | D2F |
Saídas:
- para impressos (D2F-01, D2F-01-A, D2F-01-A1, D2F-01-T, D2F-01F, D2F-01F-T, D2F-01FL, D2F-01FL-A, D2F-01FL3, D2F-01FL3-A, D2F-01L, D2F-01L2, D2F-01L2-A, D2F-01L2-A1, D2F-01L3, D2F-01L3-A, D2F-01L-A, D2F-01L-A1, D2F-01L-T, D2F-A, D2F-A1, D2F-FL-A1, D2F-FL-A, D2F-FL3, D2F-F, D2F-L, D2F-L2, D2F-L2-A, D2F-L2-T, D2F-L3, D2F-L3-A, D2F-L3-A1, D2F-L-A, D2F-L-A1, D2F-L-T, D2F-T, D2F)
- para soldar (D2F-01-D, D2F-01-D3, D2F-01FL-D, D2F-01L3-D3, D2F-01L3-D, D2F-01L2-D, D2F-01L-D3, D2F-01LD, D2F-Fxx-D, D2F-L2-D, D2F-L3-D, D2F-L3-D3, D2F-L-D, D2F-L-D3)
- compactos (D2F-01-D, D2F-01LxxD, D2F-FL3-D, D2F-F-D, D2F-Lx-D)
- angulares (D2F-01-A, D2F-01-A1, D2F-01FL-A, D2F-01FL3-A, D2F-01L2-A, D2F-01L2-A1, D2F-01L3-A, D2F-01L-A, D2F-01L-A1, D2F-A, D2F-A1, D2F-FL-A1, D2F-FL-A, D2F-L2-A, D2F-L3-A, D2F-L3-A1, D2F-L-A, D2F-L-A1)
- esquerdo (D2F-xxxA1)
- direito (D2F-xxxA)
- retos (D2F-01, D2F-01F, D2F-01FL, D2F-01L, D2F-01L2, D2F-01L3, D2F-L, D2F-L2, D2F-L3, D2F-T, D2F-F, D2F-FL3, D2F)
- auto-travado (D2F-01F-T, D2F-01FL3, D2F-01L-T, D2F-01-T, D2F-L2-T, D2F-L-T)
| Símbolo | Forma comut.* | Capacidade DC @R** | Capacidade AC @R** | Potencia de ligação | Com. da alavanca | Raster | Propriedades |
|---|---|---|---|---|---|---|---|
| [N] | [mm] | [mm] | |||||
| D2F-01 | ON-(ON) | 0,1A / 30V DC | - | 1,47 | - | 5,08 | sem alavanca |
| D2F-01-A | ON-(ON) | 0,1A / 30V DC | - | 1,47 | - | 5,08 | sem alavanca |
| D2F-01-A1 | ON-(ON) | 0,1A / 30V DC | 3A / 125V AC | 1,47 | - | 5,08 | sem alavanca |
| D2F-01-D | ON-(ON) | 0,1A / 30V DC | 3A / 125V AC | 1,47 | - | 5,08 | sem alavanca |
| D2F-01-D3 | ON-(ON) | 0,1A / 30V DC | - | 1,47 | - | 5,08 | sem alavanca |
| D2F-01F | ON-(ON) | 0,1A / 30V DC | 1A / 125V AC | 0,74 | - | 5,08 | sem alavanca |
| D2F-01F-T | ON-(ON) | 0,1A / 30V DC | 1A / 125V AC | 0,74 | - | 5,08 | sem alavanca |
| D2F-01FL | ON-(ON) | 0,1A / 30V DC | 1A / 125V AC | 0,74 | 12,8 | 5,08 | com alavanca |
| D2F-01FL-A | ON-(ON) | 0,1A / 30V DC | 1A / 125V AC | 0,74 | 12,8 | 5,08 | com alavanca |
| D2F-01FL-D | ON-(ON) | 0,1A / 30V DC | 1A / 125V AC | 0,74 | 12,8 | 5,08 | com alavanca |
| D2F-01FL3 | ON-(ON) | 0,1A / 30V DC | 1A / 125V AC | 0,74 | 10 | 5,08 | com alavanca que simula um rolo |
| D2F-01FL3-A | ON-(ON) | 0,1A / 30V DC | 1A / 125V AC | 0,74 | 10 | 5,08 | com alavanca que simula um rolo |
| D2F-01L3-D3 | ON-(ON) | 0,1A / 30V DC | 1A / 125V AC | 1,47 | 10 | 5,08 | com alavanca que simula um rolo |
| D2F-01L | ON-(ON) | 0,1A / 30V DC | 3A / 125V AC | 1,47 | 12,8 | 5,08 | com alavanca |
| D2F-01L2 | ON-(ON) | 0,1A / 30V DC | 3A / 125V AC | 1,47 | 10 | 5,08 | com alavanca (com rolo) |
| D2F-01L2-A | ON-(ON) | 0,1A / 30V DC | 3A / 125V AC | 1,47 | 10 | 5,08 | com alavanca (com rolo) |
| D2F-01L2-A1 | ON-(ON) | 0,1A / 30V DC | 3A / 125V AC | 1,47 | 10 | 5,08 | com alavanca (com rolo) |
| D2F-01L2-D | ON-(ON) | 0,1A / 30V DC | 3A / 125V AC | 1,47 | 10 | 5,08 | com alavanca (com rolo) |
| D2F-01L3 | ON-(ON) | 0,1A / 30V DC | 3A / 125V AC | 1,47 | 10 | 5,08 | com alavanca que simula um rolo |
| D2F-01L3-A | ON-(ON) | 0,1A / 30V DC | 3A / 125V AC | 1,47 | 10 | 5,08 | com alavanca que simula um rolo |
| D2F-01L3-D | ON-(ON) | 0,1A / 30V DC | 3A / 125V AC | 1,47 | 10 | 5,08 | com alavanca que simula um rolo |
| D2F-01L-A | ON-(ON) | 0,1A / 30V DC | 3A / 125V AC | 1,47 | 12,8 | 5,08 | com alavanca |
| D2F-01L-A1 | ON-(ON) | 0,1A / 30V DC | 3A / 125V AC | 1,47 | 12,8 | 5,08 | com alavanca |
| D2F-01L-T | ON-(ON) | 0,1A / 30V DC | 3A / 125V AC | 1,47 | 12,8 | 5,08 | com alavanca |
| D2F-01-T | ON-(ON) | 0,1A / 30V DC | 3A / 125V AC | 1,47 | - | 5,08 | sem alavanca |
| D2F | ON-(ON) | 2A / 30V DC | 3A / 125V AC | 1,47 | - | 5,08 | sem alavanca |
| D2F-A | ON-(ON) | 2A / 30V DC | 3A / 125V AC | 1,47 | - | 5,08 | sem alavanca |
| D2F-A1 | ON-(ON) | 2A / 30V DC | 3A / 125V AC | 1,47 | - | 5,08 | sem alavanca |
| D2F-FL-A1 | ON-(ON) | 2A / 30V DC | 3A / 125V AC | 0,74 | 12,8 | 5,08 | com alavanca |
| D2F-FL3-D | ON-(ON) | 2A / 30V DC | 3A / 125V AC | 0,74 | 10 | 5,08 | com alavanca que simula um rolo |
| D2F-L | ON-(ON) | 2A / 30V DC | 3A / 125V AC | 1,47 | 12,8 | 5,08 | com alavanca |
| D2F-L2 | ON-(ON) | 2A / 30V DC | 3A / 125V AC | 1,47 | 10 | 5,08 | com alavanca (com rolo) |
| D2F-L2-A | ON-(ON) | 2A / 30V DC | 3A / 125V AC | 1,47 | 10 | 5,08 | com alavanca (com rolo) |
| D2F-L2-D | ON-(ON) | 2A / 30V DC | 3A / 125V AC | 1,47 | 10 | 5,08 | com alavanca (com rolo) |
| D2F-L2-T | ON-(ON) | 2A / 30V DC | 3A / 125V AC | 1,47 | 10 | 5,08 | com alavanca (com rolo) |
| D2F-L3 | ON-(ON) | 2A / 30V DC | 3A / 125V AC | 1,47 | 10 | 5,08 | com alavanca que simula um rolo |
| D2F-L3-A | ON-(ON) | 2A / 30V DC | 3A / 125V AC | 1,47 | 10 | 5,08 | com alavanca que simula um rolo |
| D2F-L3-A1 | ON-(ON) | 2A / 30V DC | 3A / 125V AC | 1,47 | 10 | 5,08 | com alavanca que simula um rolo |
| D2F-L3-D | ON-(ON) | 2A / 30V DC | 3A / 125V AC | 1,47 | 10 | 5,08 | com alavanca que simula um rolo |
| D2F-L3-D3 | ON-(ON) | 2A / 30V DC | 3A / 125V AC | 1,47 | 10 | 5,08 | com alavanca que simula um rolo |
| D2F-L-A | ON-(ON) | 2A / 30V DC | 3A / 125V AC | 1,47 | 12,8 | 5,08 | com alavanca |
| D2F-L-A1 | ON-(ON) | 2A / 30V DC | 3A / 125V AC | 1,47 | 12,8 | 5,08 | com alavanca |
| D2F-L-D | ON-(ON) | 2A / 30V DC | 3A / 125V AC | 1,47 | 12,8 | 5,08 | com alavanca |
| D2F-L-D3 | ON-(ON) | 2A / 30V DC | 3A / 125V AC | 1,47 | 12,8 | 5,08 | com alavanca |
| D2F-L-T | ON-(ON) | 2A / 30V DC | 3A / 125V AC | 1,47 | 12,8 | 5,08 | com alavanca |
| D2F-T | ON-(ON) | 2A / 30V DC | 3A / 125V AC | 1,47 | - | 5,08 | sem alavanca |
| D2F-F | ON-(ON) | 0,5A / 30V DC | 1A / 125V AC | 0,74 | - | 5,08 | sem alavanca |
| D2F-F-D | ON-(ON) | 0,5A / 30V DC | 1A / 125V AC | 0,74 | - | 5,08 | sem alavanca |
| D2F-FL-A | ON-(ON) | 0,5A / 30V DC | 1A / 125V AC | 0,74 | 12,8 | 5,08 | com alavanca |
| D2F-FL3 | ON-(ON) | 0,5A / 30V DC | 1A / 125V AC | 0,74 | 10 | 5,08 | com alavanca que simula um rolo |
| D2F-FL-D | ON-(ON) | 0,5A / 30V DC | 1A / 125V AC | 0,74 | 12,8 | 5,08 | com alavanca |
| D2F-01L-D3 | OFF-(ON), ON-(OFF) | 0,1A / 30V DC | - | 0,5 | - | - | com alavanca |
| D2F-01LD | ON-(ON) | 0,1A / 30V DC | 1A / 125V AC | 1,47 | 12,8 | 5,08 | com alavanca |
* a posição entre parêntesis retos indica uma posição momentânea.
** na carga de resistência
