Kabelschuhe, Aderendhülsen und Anschlüsse von der BM Group
Kabelschuhe, Aderendhülsen und Anschlüsse von der BM GroupDatum der Veröffentlichung: 20-02-2023 🕒 16 Min. Lesezeit
Gecrimpte Kabelschuhe und Aderendhülsen kommen in einer Vielzahl von Anwendungen zum Einsatz – von der Energietechnik bis zur Präzisionselektronik – z.B. in industriellen Gerätesteuerungen oder Haushaltsgeräten. Die mechanische Verbindung von Drähten durch Klemmen beschleunigt die Produktionsprozesse, und die Verwendung von Ring- und Flachkabelschuhen ermöglicht eine Erleichterung der Installation und Wartung der Verkabelung. Aderendhülsen sind eher im Elektrobereich von Haushalten bis hin zur Industrie verbreitet - sie garantieren optimale und mechanisch belastbare Verbindungsparameter zwischen der Litze des Leiters und der Schraubklemme.
Kabelschuhe, Aderendhülsen und Anschlüsse
Kabelschuhe
Zuerst konzentrieren wir uns auf die Kabelschuhe. Dank dieser Elemente kann der Installateur das Kabel im Handumdrehen für die Installation in einem Terminal oder einer Klemme anpassen. Diese Art von Elementen ist ein unverzichtbares Zubehör bei der Arbeit mit industrieller Verkabelung sowie in einigen Kommunikationssystemen. Es gibt sie in zwei Ausführungen – rund und gabelförmig – jedoch beschränken sich die Unterschiede zwischen den Spitzenmodellen nicht auf diese Einteilung.
Isolierte Ringkabelschuhe
Der Ringkabelschuh kommt auch nach dem Lösen nicht unter der Klemme hervor.
Isolierte Ringkabelschuhe kommen dort zum Einsatz, wo es auf effiziente Montage und ruckfeste Verbindung ankommt (der Ring des Kabelschuhs verhindert im Gegensatz zu Gabelkabelschuhen das Herausrutschen aus der Klemme). Eine der häufigsten Anwendungen dieses Elementtyps sind Erdungsleitungen. Die Verwendung eines Isoliermantels schützt zusätzlich den Monteur und die Verbindung. Im Angebot von TME sind diese Elemente in den Farben rot, blau und gelb erhältlich, was es ermöglicht, die typischsten Linien (Phase, Neutral, Schutz) zu markieren. Der Durchmesser des Lochs (des Rings) beträgt von 2,6 mm bis 10,5 mm, wodurch sie mit Schrauben im Bereichvon M2,5 bis M10 verbunden werden können. Die Kabelschuhe können auf Drähte mit einem Durchmesser von 0,25…25 mm2 (je nach Modell) gecrimpt werden.
Isolierte Gabelkabelschuhe
Gabelkabelschuhe sind nicht so widerstandsfähig gegen Lockerung und mechanische Einflüsse wie die Artikel in Ringform – ihre Konstruktion ermöglicht jedoch eine sehr schnelle Montage, wodurch man Produktionsprozesse optimieren kann. Dank der Möglichkeit, den Stecker in die gelöste Klemme der Schraubklemme zu stecken, werden Arbeits- und Servicetätigkeiten beschleunigt. Wie bei den meisten Produkten von BM Group, entspricht die Polyamid-Isoliermanschette der Brennbarkeitsklasse UL94 V-2, d.h. ein hohes Maß an Brandsicherheit (Selbstlöschen innerhalb von 30 Sekunden). Die Artikel sind in den Farben schwarz, rot, blau und gelb erhältlich. Sie sind in den gleichen Größen wie die oben beschriebenen Kabelschuhe erhältlich.
Gabelstecker erleichtert das Anschließen und Trennen.
Nicht isolierte Gabelkabelschuhe
Nicht isolierte Klemmenvarianten sind günstiger und werden ihre Rolle erfolgreich in Anwendungen erfüllen, bei denen keine Notwendigkeit besteht, Verbindungen zu schützen - z.B. an den Stellen, an denen sie in erheblichen Abständen oder in mit einem Dielektrikum getrennten Terminals platziert werden. Sie sind bis auf den fehlenden Schutzkragen baugleich mit den oben beschriebenen Kabelschuhen. Dies gilt sowohl für das Material (verzinntes Kupfer), als auch für die Abmessungen (Abstand 2,6…10,5 mm, Kompatibilität mit Adern bis 16 mm2).

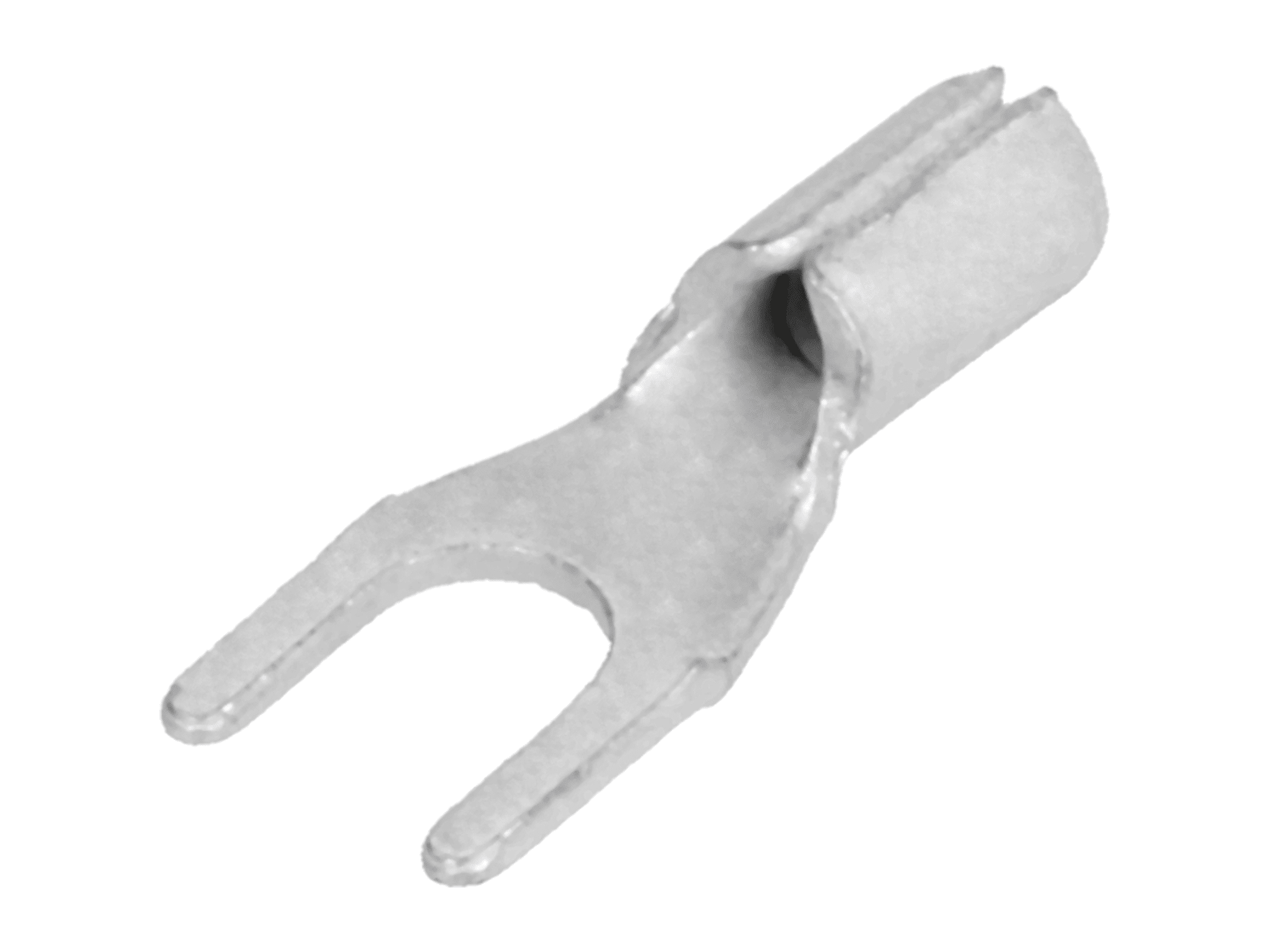

Nicht isolierte Gabelkabelschuhe
Verschraubte Ringkabelschuhe
Schraubklemmen sind in einer Vielzahl von Abmessungen erhältlich, werden jedoch am häufigsten in Hochleistungsinstallationen verwendet, in denen Drähte mit großen Querschnitten verwendet werden. Die Bereiche, in denen diese Produkte am häufigsten vorkommen, sind Energietechnik (Anschlüsse, Übertragungsnetze, Blitzschutzanlagen, Erdung in Trafostationen), Bahninfrastruktur usw. Die elektrische Verbindung erfolgt mit Schrauben, was eine Montage ermöglicht, die sich durch sehr niedrigen Widerstand auszeichnet, für Kabel mit einer Größe bis 700 mm2. Die Spitzenöffnung hat einen Durchmesser von 2,6 mm bis 21 mm. Dank der Ausführung der Verbindung aus verzinktem oder vernickeltem Kupfer sind sie geschützt gegen Korrosion und Witterungseinflüsse, was aufgrund der typischen Anwendungen der Elemente von besonderer Bedeutung ist.

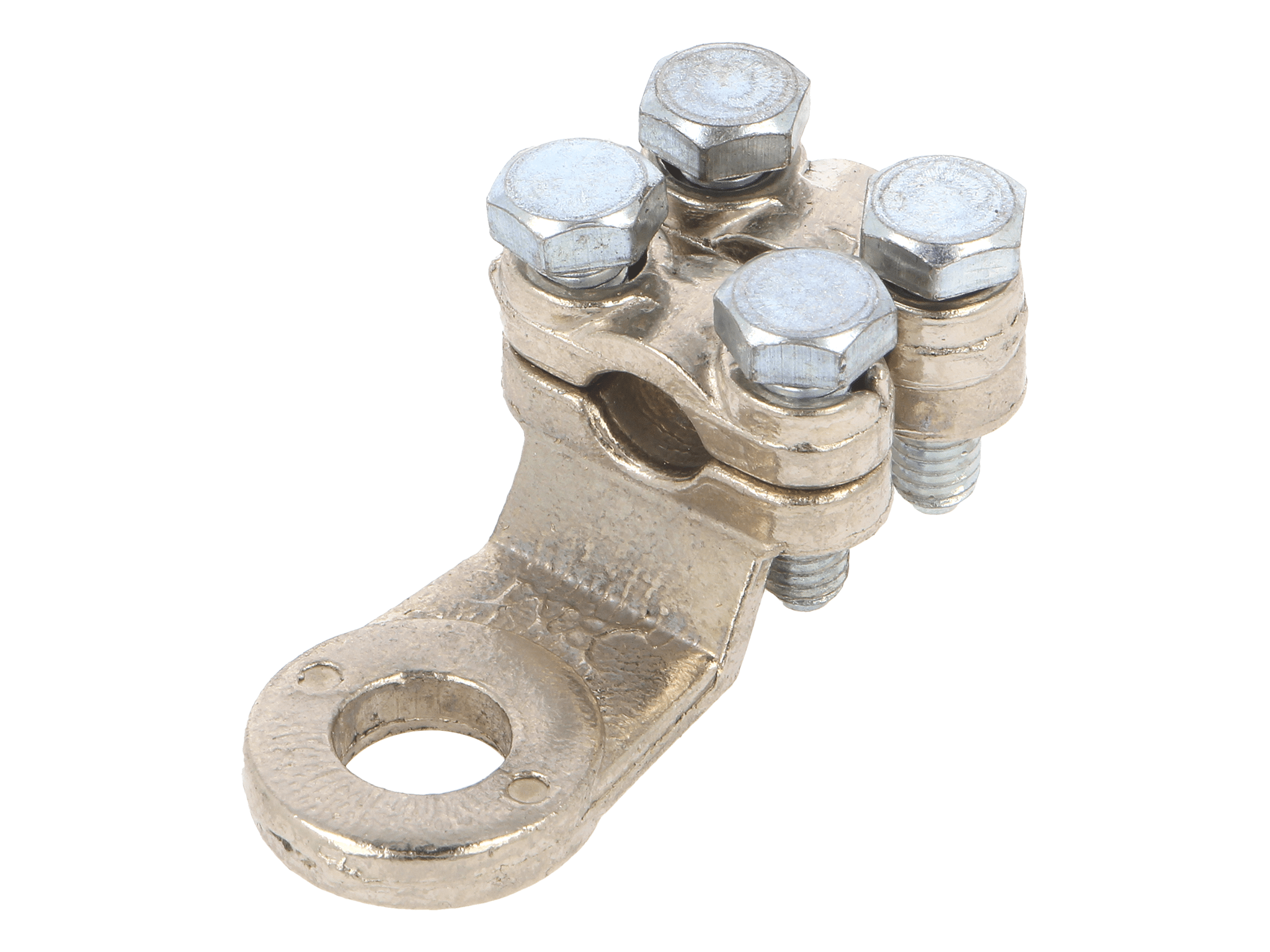

Die Schraubbefestigung wird für Drähte mit einer Größe verwendet, die es schwierig macht, die Crimpzange zu verwenden.
Rohrförmige Ringkabelschuhe
Durch das Umlenken der Hülse kann die Montage der Drähte erheblich erleichtert werden.
Rohrkabelschuhe der BM Group sind vollständig aus verzinntem Kupfer gefertigt, was sehr gute Anschlussparameter ermöglicht. Sie werden in Größen für Leiter mit einem Querschnitt von bis zu 630 mm2 mit einem Befestigungslochdurchmesser von bis zu 25 mm hergestellt. Aus dem Katalog von TME kann man sowohl gerade als auch eckige Varianten erwerben, bei denen die Crimphülse um 45 ° oder 90 ° relativ zur Ebene mit dem Ring der Halterung gebogen ist. Bei einigen Installationen ermöglicht dies eine bequeme Installation von starren Kanälen mit großem Durchmesser und kann auch die Organisation der Installation erleichtern. Eine Anwendung dieses Elementtyps ist die Vorbereitung von Kabeln für Powerbanks, bei denen viele Hochstromverbindungen über kurze Entfernungen hergestellt werden.
Aderendhülsen und Verbindungshülsen
Aderendhülsen und Verbindungshülsen bestehen aus weichen Metallen und werden hauptsächlich für zwei Zwecke verwendet: (1) zum Konzentrieren von Litzendrähten, bevor sie in einer Schraubklemme verbunden werden; (2) schnelle Verbindung von Drähten ohne Verwendung von Bindemittel. Die erste Situation ist offensichtlich - dank der Klemmung der empfindlichen Kupferfasern des Kabels in der Hülse werden sie nach dem Anziehen mit einer Schraube nicht auseinandergerissen und verschoben, was zu einer sichereren Verbindung, niedrigem Widerstand und höherer Beständigkeit gegen mechanische Einflüsse führt. Zusätzlich kann die Aderendhülse mit einem Isolierkragen integriert werden, der Kurzschlüsse eng beieinander liegender Adern verhindert und das Einfädeln der Adern erleichtert.

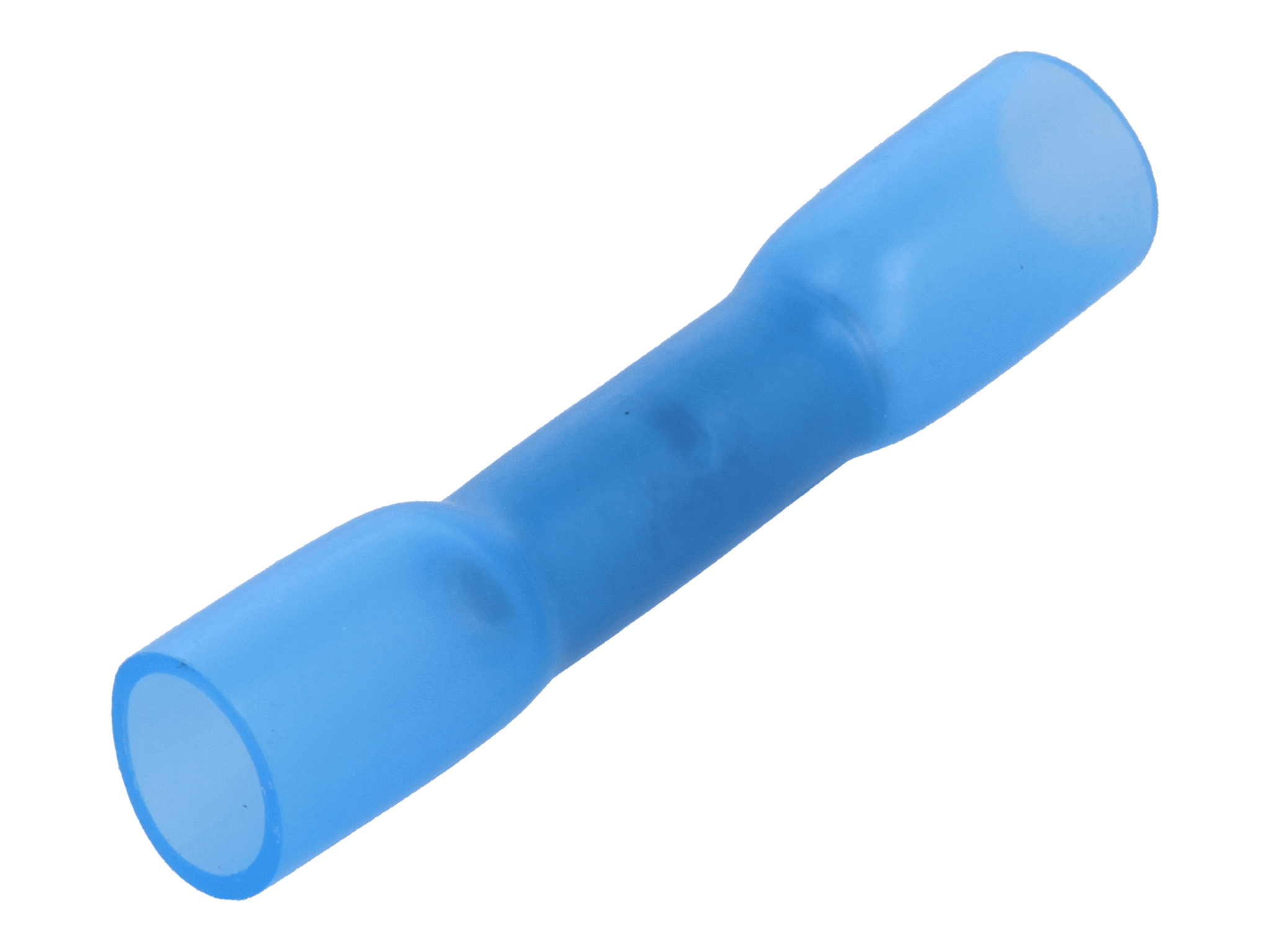

Die Hülse in der Isoliermanschette ermöglicht Verbindungen ohne Löten.
Verbindungshülsen werden in Situationen verwendet, in denen es nicht notwendig (oder ratsam) ist, Kabel zu löten, z.B. beim Verbinden von Komponenten in der Massenfertigung, die aber manuell erfolgt. Solche Elemente bestehen aus einem Schlauch, der in einen isolierenden Schrumpfmantel eingelegt wird - und ermöglichen so im Bruchteil einer Sekunde zusammengedrückt eine nicht nur dauerhafte, sondern auch sichere Verbindung.
Aufgrund der zahlreichen Anwendungsmöglichkeiten werden beide Elementtypen in einem breiten Größenspektrum hergestellt. Sie können mit Aderquerschnitten von 0,14 mm2 bis 150 mm2 verwendet werden und sind bis zu 32 mm lang.
Doppelte Aderendhülsen

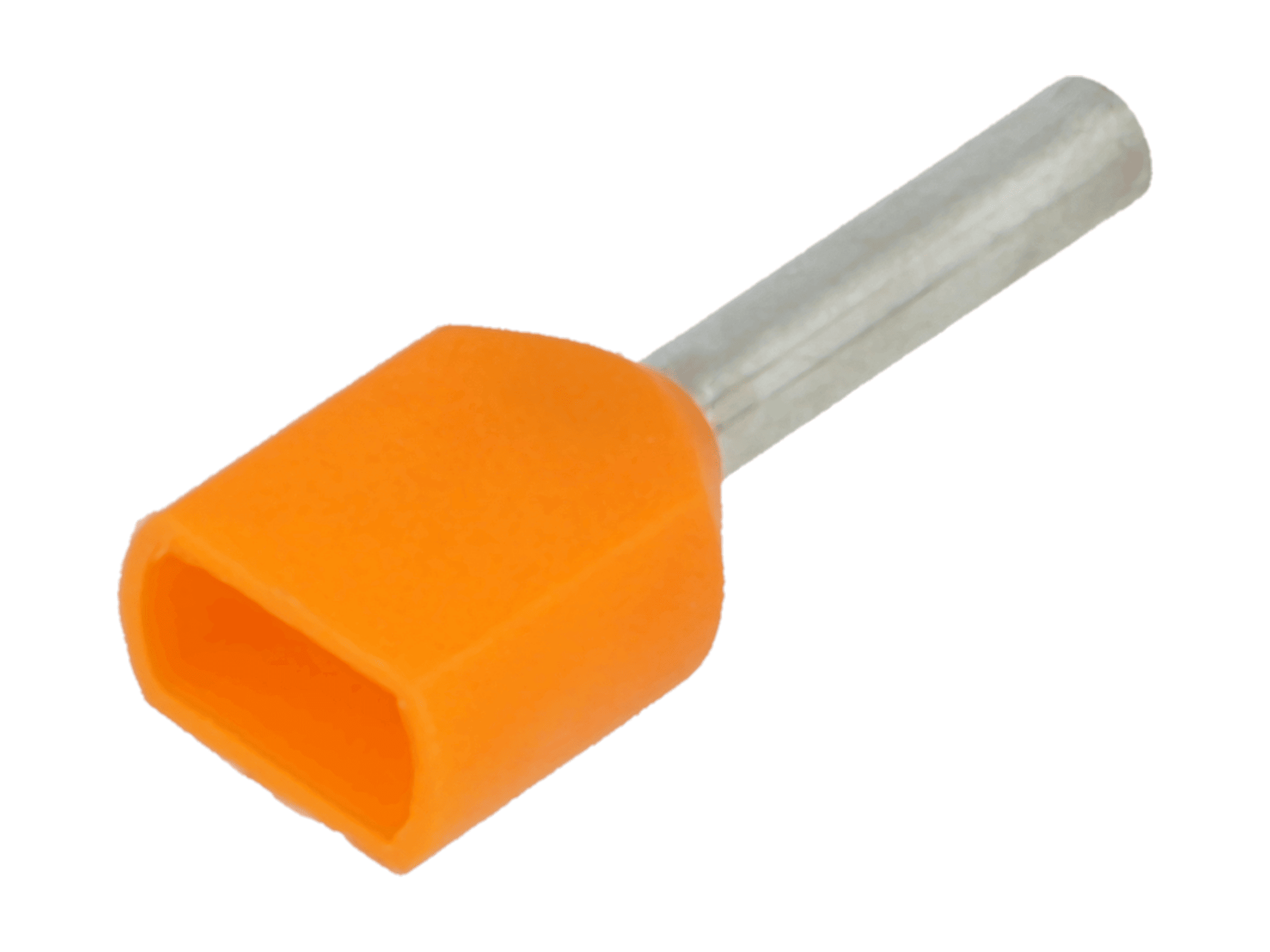

Die breite Hülse erleichtert das Einführen der Litze in die Aderendhülse.
In einigen Fällen ist es erforderlich, zwei Drähte an eine einzige Klemme anzuschließen –dies kann mit einem seriellen oder parallelen Installationssystem (häufig in LED-Beleuchtungssystemen) verbunden sein, sowie beim Anschluss des Empfängers an ein Messgerät oder Indikator, so wie dies in Automatisierungssystemen der Fall ist. Damit die Befestigung sicher ist und gleichzeitig beide Adern immobilisiert werden, werden doppelte Aderendhülsen verwendet. Sie haben eine breitere Isolierhülse mit einem trichterförmigen Ende, das das Einführen von Drähten in den Durchmesser des Elements erleichtert. Diese Artikel sind, ähnlich wie die oben beschriebenen Ein-Ader-Varianten, in mehreren Farbvarianten erhältlich, was eine farbliche Anpassung des Artikels an die Farbe der Kabelisolation und eine übersichtliche Verdrahtungsorganisation ermöglicht. Dies bedeutet auch eine schnelle Bestimmung des Durchmessers und damit eine effiziente Auswahl des Crimpspalts.
Sätze von Nippeln und Klemmen
Da Aderendhülsen und Kabelschuhe Verbrauchsartikel sind und typischerweise in großen Mengen verwendet werden, wäre es für Profis eine sinnvolle Investition, einen kompletten Satz Aderendhülsen zu erwerben. Sie enthalten 90 oder 370 Teile und werden komplett mit einem praktischen Organizer geliefert. Sie sind auch eine gute Anschaffung bei der Ausstattung einer Heimwerkstatt - so ist das notwendige Element immer an Ort und Stelle und griffbereit.
Crimpwerkzeuge zum Arbeiten mit Aderendhülsen, Verbindunghülsen und Verbindungselementen
Ein häufiger und gefährlicher Fehler beim Arbeiten mit Aderendhülsen ist das Crimpen mit einer gewöhnlichen Zange oder einer Kombizange. Die flache Oberfläche der Backen und eine zu starke Klemmung, verursacht durch das Fehlen einer Profilnut und eines mechanischen Anschlags, führen sehr oft zum Bruch der gecrimpten Hülse. Dadurch ist die Befestigung unsicher, im besten Fall kann die Aderendhülse vom Leiter abrutschen - im schlimmsten Fall können ihre abgesplitterten Elemente Kurzschluss und Brand verursachen.
Die Möglichkeit, austauschbare Matrizen zu verwenden, maximiert die Fähigkeiten des Werkzeugs.
Die BM Group bietet eine Reihe von speziellen Crimpzangen für Kabelschuhe, Aderendhülsen und Anschlüsse an. Am einfachsten sind Zangen mit Schlitzen in den Backen - mit jeder kann man ein Element in einem bestimmten Durchmesserbereich klemmen. Wenn die Spitze richtig auf den Durchmesser der Vene abgestimmt ist, sollte die Verbindung sicher sein, wenn der Griff vollständig festgezogen ist. Fortgeschrittenere Werkzeuge sind Zangen mit kurzem Hub und auswechselbaren Einsätzen – die für die Verwendung mit bestimmten Enddurchmessern ausgelegt sind. Sie ermöglichen es, die besten Ergebnisse zu erzielen und die Ermüdung der Hände bei der Arbeit mit zyklischen Tätigkeiten zu reduzieren, z.B. bei der Verkabelung einer komplexen Installation.
Hervorzuheben ist hier, dass sich die Einschnitte zum Anbringen der Klemmen im Profil von den Griffen zum Crimpen der Hülse unterscheiden – erstere drücken gleichzeitig die beiden Flügel der Klemme zusammen, während letztere meist ein Sechskant- oder Spitzenformat haben. Dank der Verwendung von Wechseleinsätzen kann ein Werkzeug für viele Arten von Zubehör verwendet werden.
Einige der Crimpwerkzeuge der BM Group wie BM80404 werden mit einem Satz kompatibler Bits geliefert (in einem Koffer organisiert). Andere haben eine Auswahl an mehreren Matrizen im Set, dank denen das Werkzeug sofort bereit ist, mit verschiedenen Arten von Steckverbindern zu arbeiten (zu diesen Produkten gehören BM5345). Anschlüsse, Aderendhülsen und isolierte Konnektoren werden durch spezialisierte, dedizierte Crimpwerkzeuge bedient. Erwähnenswert ist außerdem die erschwingliche, aber sich durch sehr breite Funktionalität auszeichnende Zange BM.536, die nicht nur zum Befestigen von Kabelschuhen verwendet werden, sondern auch zum Vorbereiten von Leitungen, Entfernen des Isoliermantels von ihnen und Schneiden des Drahts auf die entsprechende Länge. Sie sind eine gute Wahl, wenn der Benutzer einen großen Wert auf die maximale Leistungsfähigkeit des Werkzeugs legt und gleichzeitig sein Gewicht reduziert.
Produktübersicht
| Symbol | Hülsen,Rohranschlüsse | Anschlüsse, Klemmen | Für Querschnitte[mm2] | Wechselmatrizen | Satz |
|---|---|---|---|---|---|
| BM5391 | JA | - | 6…16 | JA | - |
| BM5331 | JA | - | 25…50 | JA | - |
| BM537 | JA | - | 0,5…4 | JA | . |
| BM539 | JA | - | 6…16 | JA | - |
| BM531 | - | JA | 0,5...6 | JA | - |
| BM5371 | JA | - | 0,5…4 | JA | - |
| BM.526 | JA | - | 10...35 | - | - |
| BM.533 | JA | - | 10...35 | JA | - |
| BM5351 | JA | - | 0,5...10 | JA | - |
| BM80404 | - | JA | 0,5...6 | JA | JA |
| BM528 | JA | - | 0,5...6 | - | - |
| BM.510 | JA | - | 6...50 | - | - |
| BM.513 | JA | - | 10…120 | - | - |
| BM.53P02C | - | JA | 0,5...6 | JA | - |
| BM.534 | JA | - | 0,25...6 | JA | - |
| BM.5341 | JA | - | 0,25...6 | JA | - |
| BM.536 | JA | - | 0,25...6 | - | - |
| BM80412 | JA | - | 0,25...6 | - | JA |
| BM00417 | JA | - | 0,75...16 | - | JA |
| BM80415 | JA | - | 0,25...2,5 | - | JA |
| BM80416 | JA | - | 0,5...16 | - | JA |
| BM5345 | JA | JA | 0,25…16 | JA | JA |
| BM80411 | JA | - | 0,25...6 | - | JA |
| BM80403 | JA | - | 0,25...10 | JA | - |
| BM.512 | JA | - | 10...120 | - | - |
| BM00411 | - | JA | 0,25...6 | JA | JA |
| BM00412 | JA | - | 0,75…16 | - | JA |
| BM00413 | JA | - | 0,08…16 | - | JA |
| BM80401 | - | JA | 0,25...6 | JA | JA |
| BM80402 | - | JA | 0,25...6 | JA | JA |
