Installationselemente und andere Produkte von TE ConnectivityDatum der Veröffentlichung: 31-10-2023 🕒 11 Min. Lesezeit
Elektrotechnisches Zubehör wie Anschlüsse oder Schrumpfschläuche entscheidet über die Langlebigkeit vieler Installationen. Dies ist besonders wichtig bei der Verkabelung von Fahrzeugen, industriellen Automatisierungssystemen oder schweren Maschinen. Daraus ergibt sich die Frage: Was zeichnet die Produkte von TE Connectivity aus?
In diesem Artikel stellen wir das Angebot der Marke TE Connectivity vor – einem Hersteller, der auf die Fertigung von Anschlüssen, Installationszubehörteilen und elektromechanischen Komponenten spezialisiert ist. Viele dieser Artikel haben ein breites Anwendungsspektrum und sind in mehreren Bereichen unseres Katalogs zu finden. Dabei handelt es sich natürlich nicht um das vollständige Angebot des Lieferanten, sondern nur um einen relativ kleinen Teil des Gesamtsortiments.
In diesem Artikel behandeln wir Themen wie:
- Arten und Anwendungen von wärmeschrumpfbaren Elementen
- Aufbau einer Installation mit Anschlüssen und Schienenblöcken
- Die beliebtesten Arten von Konnektoren und Anschlüssen
- Leistungsrelais von TE Connectivity
Schrumpfschläuche und Schrumpfformteile
Das Angebot an Schrumpfschläuchen und Schrumpfformteilen von TE Connectivity umfasst insgesamt mehrere hundert Artikel. Dies ist auf die Unterschiede in mehreren Parametern zurückzuführen. Der erste ist der Durchmesser der Rohre, der von 1,2 mm bis 101,6 mm reichen kann (vor dem Schrumpfen, das im Verhältnis 1:2, 1:3 und sogar 1:4 erfolgen kann). Bereits aus dieser Spannweite lässt sich schließen, dass es sich um Produkte handelt, die für viele Bereiche der Elektrotechnik bestimmt sind – dazu zählen Anwendungen im Bereich der Elektronik, Verbraucherelektrik, aber auch der Industrie und Energietechnik, wie beispielsweise die Ausführung von Stromversorgungsleitungen für Gebäude. Bei letzteren, d.h. bei den Hochstrominstallationen, bei denen Kabel mit erheblichen Durchmessern verwendet werden, werden am häufigsten Fittings mit erhöhter mechanischer Festigkeit verwendet, die im Angebot von TE Connectivity durch ein vernetztes Elastomer sichergestellt wird. Diese Art von Elementen umfasst zwei Hauptproduktkategorien: Fittings und Fingerstücke. Die Fittings haben mehrere Funktionen – sie versteifen und verstärken die Stellen der geraden oder abgewinkelten Kabelführung und dichten eventuelle Reduktionsstellen ab, z.B. die Einführungen der Kabel in Stecker, Rohre oder Durchführungen ohne Verschraubung. Die Fingerstücke werden verwendet, um die Durchgängigkeit des Außenmantels an Stellen aufrechtzuerhalten, an denen das Versorgungs- oder Steuerkabel geöffnet und in einzelne Adern (von 2 bis 4 Stück) aufgeteilt wird, sodass keine Gefahr besteht, dass Schmutz und Feuchtigkeit in das Kabel eindringen kann, was z.B. zur Hydrolyse der inneren Isolationsschichten führen könnte.

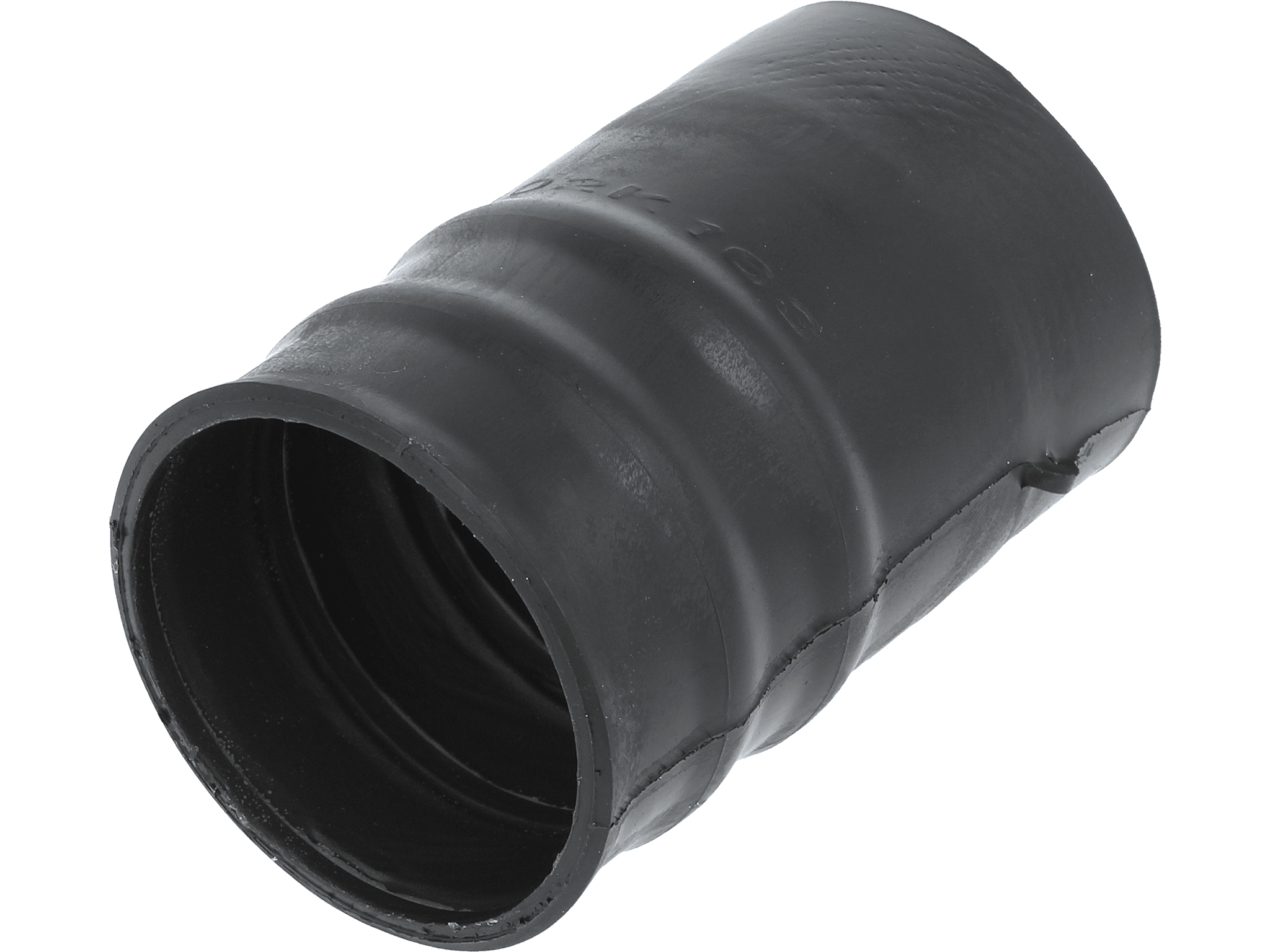

Das Formstück mit Kleber kann erfolgreich als dichtende Stopfbuchse fungieren.
Es ist erwähnenswert, dass die vorgestellten Artikel wärmeschrumpfende Elemente enthalten, die zusätzlich mit einer Klebeschicht (auf der Innenseite) bedeckt sind, die unter dem Einfluss der Schrumpftemperatur weich wird, um eine enge und starke Haftung auf der zu bedeckenden Oberfläche zu gewährleisten. Dies ist besonders wichtig, wenn nicht nur elektrische Leitungen, sondern auch Rohre und Schläuche zum Transport verschiedener Flüssigkeiten gesichert werden. Die meisten Schrumpfzubehörteile von TE Connectivity bestehen aus Polyolefin – einem Material, das gegen viele Substanzen wie Öle, Benzin und Schmierstoffe beständig ist. Erwähnenswert ist auch, dass Schrumpfschläuche mit kleineren Durchmessern in vielen Farbvarianten erhältlich sind, was eine einheitliche Kennzeichnung von Versorgungs- oder Signalkabeln nicht nur bei Drehstrominstallationen ermöglicht.
Verschraubungen und anderes Zubehör
Verschraubung aus Polyamid, die die Schutzklasse der Installation gemäß IP68 gewährleistet.
Das Sortiment von TE Connectivity umfasst eine große Anzahl an mechanischen Installationselementen. Dazu zählen: Verschraubungen aus Kunststoff (Polyamid), Messing (vernickelt) oder Edelstahl. Sie sind in Größen erhältlich, die für Kabel und Rohre mit Durchmessern von 2 mm bis 55 mm geeignet sind. Sie gewährleisten eine hohe Schutzklasse der Installation (auf dem Niveau IP68), d.h. vollständige Staubdichtigkeit und Beständigkeit gegen Wasser, einschließlich der Strahlen unter Druck. Dichtungen und Muttern für die Verschraubungen sind im Set oder als separate Artikel erhältlich, sodass man für jede typische Anwendung optimale Lösungen auswählen kann. Weitere Artikel im Bereich Kabelzubehör sind Blenden mit den Durchmessern von 4 mm bis 44,2 mm sowie Gewindereduzierungen. Darüber hinaus bietet TE Connectivity mehrspurige Kabeldurchführungen an.
Anschlüsse für die DIN-Schiene
Anschlüsse und Verteilerblöcke, die auf einer DIN-Schiene (TS32 oder TS35) platziert werden, ermöglichen eine optimale Organisation der Verteilerschränke (und Sicherungsschränke) und erleichtern die Modifizierungen der Installationen. Sie werden sowohl in Stromversorgungs- als auch in Signal- und Steuerkreisen verwendet, hauptsächlich in industriellen Umgebungen. Das Angebot von TE Connectivity in diesem Bereich ist die Lösungsfamilie Entrelec (SNK).
Bei den meisten Artikeln in diesem Angebot handelt es sich um einspurige Elemente. Ihre Gehäuse bestehen aus Polyamid mit der Brennbarkeitsklasse UL94V-0. Hierbei handelt es sich um ein vielfältiges Sortiment, darunter Steckverbinder mit Klemm- (Schraub-) und Federklemmen, die für minimalen Widerstand und mechanische Haltbarkeit (Vibrationen, Stöße, Stöße) beim Anschluss von Leitern in Form von Litzen und Drähten sorgen sollen. Das Hauptziel von TE Connectivity war es, den größtmöglichen Installationskomfort zu erreichen – der Hersteller schätzt, dass die Installation im Vergleich zu Konkurrenzlösungen bis zu 90 % Zeit einspart. Ihre symmetrische Form reduziert die Fehlerwahrscheinlichkeit beim Montieren und Anschließen deutlich. Da die meisten Steckverbinder eine Breite von 5,2 mm bis 8 mm haben, ermöglichen die Artikel die Durchführung komplexer Installationen auch in relativ kleinen Gebäuden. Als Teil dieses Sortiments liefert TE Connectivity auch Verteilerblöcke, die schienen- oder schalttafelmontiert sind, sowie Gehäuse mit integrierten Anschlussklemmen für die Verlegung von Versorgungsleitungen. Im oberen Teil des Gehäuses befindet sich ein Eingang für das Hochstromkabel, im unteren Teil befinden sich Ausgänge für kleinere Stromkreise (insgesamt bis zu 24), z.B. für Wohnungen oder Zimmer. Die Blöcke sind in Einfach- und Dreifachversion erhältlich.
Anschlüsse auf eine DIN-Schiene
Konnektoren
Ein weiterer großer Bereich des Elektroinstallationszubehörs im Sortiment von TE Connectivity sind häufig verwendete Konnektoren und Kabelschuhe. Dazu gehören alle gängigen Produkttypen, also hauptsächlich isolierte Flachsteckverbinder mit Breiten von 2,8mm bis 6,3mm und Ringkabelschuhe. Bei ersteren handelt es sich um Artikel, die in nahezu allen Bereichen der Elektroinstallation, vor allem zur Herstellung von Verbindungen in Maschinen, eingesetzt werden, da sie sich durch einen sehr geringen Widerstand, Vibrationsfestigkeit und gleichzeitig schnelle Montage auszeichnen. Der Lieferant bietet Produkte an, die auf Adern mit einem Querschnitt von 0,3 mm2 bis 6 mm2, gecrimpt werden und daher sich sowohl für Signal- als auch für Versorgungsverbindungen eignen, dieses Angebot richtet sich daher nicht nur an Techniker im Maschinenbau, sondern auch an Hersteller von elektronischen Geräten, RTV- und Haushaltsgeräten. Diese Produkte eignen sich auch perfekt für die Automobilindustrie zur Wartung und Änderung von Schaltkreisen in Personen- und Lastkraftwagen.
Ein weniger typisches Modell eines Konnektors, ausgestattet mit einer Ausführung.
Der zweitbeliebteste Produkttyp sind Ringkabelschuhe, die für die Montage an Leitern mit einem Querschnitt von 0,1 mm2 bis 10,5 mm2 konzipiert sind . Auch hier lässt sich ein breites Anwendungsspektrum aufzählen, bei dem die Versorgungsanschlüsse dominieren. Solche Anschlüsse werden häufig in Anlagen für erneuerbare Energien verwendet, vor allem zur Energiespeicherung, d.h. zum Verbinden von Akkus in Batterien mit hoher Kapazität und Stromeffizienz. Eine ähnliche Rolle spielen Steckverbinder in der Automobilindustrie, wo sie zum Verbinden verschiedener Elemente mit Masse verwendet werden. Sie werden universell zum Anschluss von Schutzleitern an Gehäusen und anderen Metallelementen in Netzwerkinstallationen sowie zur Erdung von Zäunen, Kästen usw. verwendet. Natürlich bietet TE Connectivity auch andere Modelle von Kontakten und Steckverbindern an, wie z. B. Flachstecker oder Stiftstecker, eckige Varianten, mit Ausführungen usw. Die Artikel sind auch in Sets erhältlich.
Hochstromrelais
Die Spulenausführungen sind in Form von Leitungen ausgeführt.
Es sei noch einmal betont, dass es sich bei dem vorgestellten Angebot lediglich um einen Teil des Sortiments von TE Connectivity handelt. Das Unternehmen bietet eine breite Produktpalette, auch im Bereich der Anschlüsse und passiven Elemente. Ein Beispiel für eine andere Art von Lösungen dieser Marke sind elektromagnetische Leistungsrelais der Serie ECK. Hierbei handelt es sich um Elemente, die für Bereiche wie Anlagen für erneuerbare Energien (Einschaltkonverter, Speicher), Ladestationen für Elektrofahrzeuge und sogar Elektrostapler konzipiert sind. Sie enthalten hermetisch abgedichtete SPST-NO-Kontakte, die durch Anlegen einer Spannung von 9 V bis 36 V DC geschlossen werden. Da die Elemente Ströme bis zu 150 A, 200 A oder sogar 250 A (je nach Modell) unterstützen können, sind ihre Anschlüsse in Schraubform ausgeführt. Die Nennspannung der Produkte erreicht 1 kV DC. Der Hersteller hat außerdem eine relativ große Toleranz für Momentanströme vorgesehen, die bis zu 1000 A erreichen können, wodurch die Elemente bei der Steuerung des Motorbetriebs nützlich sind.
