Piher Sensing Systems – potenciómetros de montaje

Fecha de publicación: 23-07-2021 🕒 6 lectura min

Piher_sensing_systems

Los potenciómetros son un componente clave de muchos circuitos electrónicos. A menudo se utilizan para la calibración y el ajuste precisos de circuitos, especialmente antes de entregar el dispositivo a consumidores o destinatarios industriales. Además, también se utilizan como potenciómetros de control para la configuración manual de parámetros como el control de volumen o la selección de programas durante la vida útil del producto. A menudo acompañan a los amplificadores operacionales, pero también se encuentran como elementos de circuitos digitales, especialmente en combinación con convertidores C/A y A/C.

La vida útil de muchos dispositivos depende de la calidad del potenciómetro de montaje y su resistencia al desgaste bajo la influencia de factores externos (vibraciones, oxidación, corrosión). Lo mismo se aplica al coeficiente térmico, es decir, el cambio en la resistencia bajo la influencia de la temperatura. Idealmente, la resistencia ajustada por el instalador debe permanecer sin cambios – de esta manera, el funcionamiento correcto y a largo plazo de los dispositivos en el campo de automatización industrial, electrodomésticos y RTV y, quizás lo más importante, equipos de medición. En otras palabras: al elegir un potenciómetro, los diseñadores y fabricantes siempre deben considerar su calidad. Debido al hecho de que TME a menudo proporciona componentes electrónicos para las necesidades de proyectos, creación de prototipos, aplicaciones individuales y producción en masa, somos muy conscientes de la importancia de los componentes pasivos. Es por eso que nuestros clientes recomendamos artículos de marcas reconocidas y probadas en primer lugar. Piher Sensing Systems es sin duda uno de ellos.

Piher Sensing Systems es una empresa española especializada en el desarrollo y producción de sensores de posición de contacto y sin contacto, incluidos potenciómetros. La marca pertenece ahora al grupo estadounidense Amphenol, conocido por la electrónica profesional, tanto por la amplia oferta como por la calidad de las soluciones ofrecidas. En el caso de los productos que llevan el logotipo de Piher Sensing Systems, no es diferente: se trata de soluciones dedicadas a la producción de dispositivos duraderos y precisos.

Encuentra el potenciómetro adecuado

La oferta de potenciómetros de Piher Sensing Systems consta de más de cien productos. Todos los parámetros del artículo se describen en detalle en nuestro catálogo, por lo que los clientes que buscan un artículo específico pueden filtrar el surtido. Los productos están disponibles en el siguiente enlace.Potenciómetros de la marca PIHER

Las características de los elementos PIHER también están contenidas en sus símbolos. Consiste en una serie de marcas:

piher

El primer elemento del símbolo es una serie de potenciómetros. En la parte posterior del texto, describimos su división y propiedades.
Esta parte del símbolo identifica el tipo de ranura de lengüeta. Para los productos disponibles en nuestro catálogo será: L – incisión recta en forma de flecha; K – incisión transversal; M – Agujero hexagonal de 2,05 mm de alto, compatible, por ejemplo, con llaves hexagonales. Estos potenciómetros también se pueden ajustar con perillas PIHER.
La tercera parte del símbolo describe el método de montaje. Los productos H01 están diseñados para montaje THT, se colocan perpendiculares a la superficie de la PCB y el paso de sus terminales es de 2,5x5mm. Es similar en el caso del H02, pero aquí los pines se han doblado, lo que facilita la fijación del elemento antes de soldar. Los elementos V10 se colocan paralelos al perímetro, en orificios con un espaciado de 5x10mm (la variante V11 tiene pasadores doblados). Para los componentes SMD, se encuentran disponibles rásters de conductores de 5x9,4mm (V50) y 5x4,35 mm (V55). Las variantes V60 y V65 tienen las mismas dimensiones, pero además están equipadas con pasadores de montaje/posicionamiento THT.
Resistencia del elemento. El valor está codificado en forma de tres caracteres, y el último dígito representa el número de ceros. Por ejemplo: 503 debe leerse como 50000, es decir, un potenciómetro con esta marca tendrá una resistencia de 50 kΩ. La resistencia también está escrita en el cuerpo de todos los potenciómetros de Piher Sensing Systems en una forma tradicional. (1K, 10K itd.).
Una sola letra que especifica la característica del potenciómetro. "A" está en los símbolos de potenciómetros lineales, "B" - logarítmico.
El último término indica tolerancia de resistencia nominal. Actualmente, el surtido de TME incluye cuatro estuches:0505 = 5%, 1010 = 10%, 2020 = 20% y 3030 = 30%.

Serie de potenciómetros Piher Sensing Systems

En la parte posterior del texto, describimos la serie principal de potenciómetros de Piher Sensing Systems. Nuestra oferta también incluye otros artículos de este fabricante (por ejemplo, elementos axiales). Se puede ver el surtido completo del proveedor en nuestro catálogo aquí.

PT10 y PTC10

Los potenciómetros de 10mm de orificio pasante de Piher Sensing Systems están disponibles en las series PT10 y PTC10. La característica distintiva de este último grupo es el material de la trayectoria (cermet) y la potencia nominal más alta asociada, 330mW y una temperatura de 90°C (150mW y 70°C para elementos de carbono). Cabe señalar aquí que el fraguado de los componentes de cerámica/metal sinterizado se caracteriza por la estabilidad térmica. El coeficiente de temperatura puede ser tan bajo como 100ppm/°C (máx. 0.01% cuando se cambia la temperatura ambiente en 1 grado Celsius). Para todos los productos, el ángulo de rotación (ajuste) es de aproximadamente 235° y el diámetro de la perilla es de 10,3mm. En TME tenemos artículos de resistencia PT de 100Ω a 5MΩ - en variantes de pie y acostado. En el caso de los potenciómetros THT, TME ofrece solo modelos lineales.

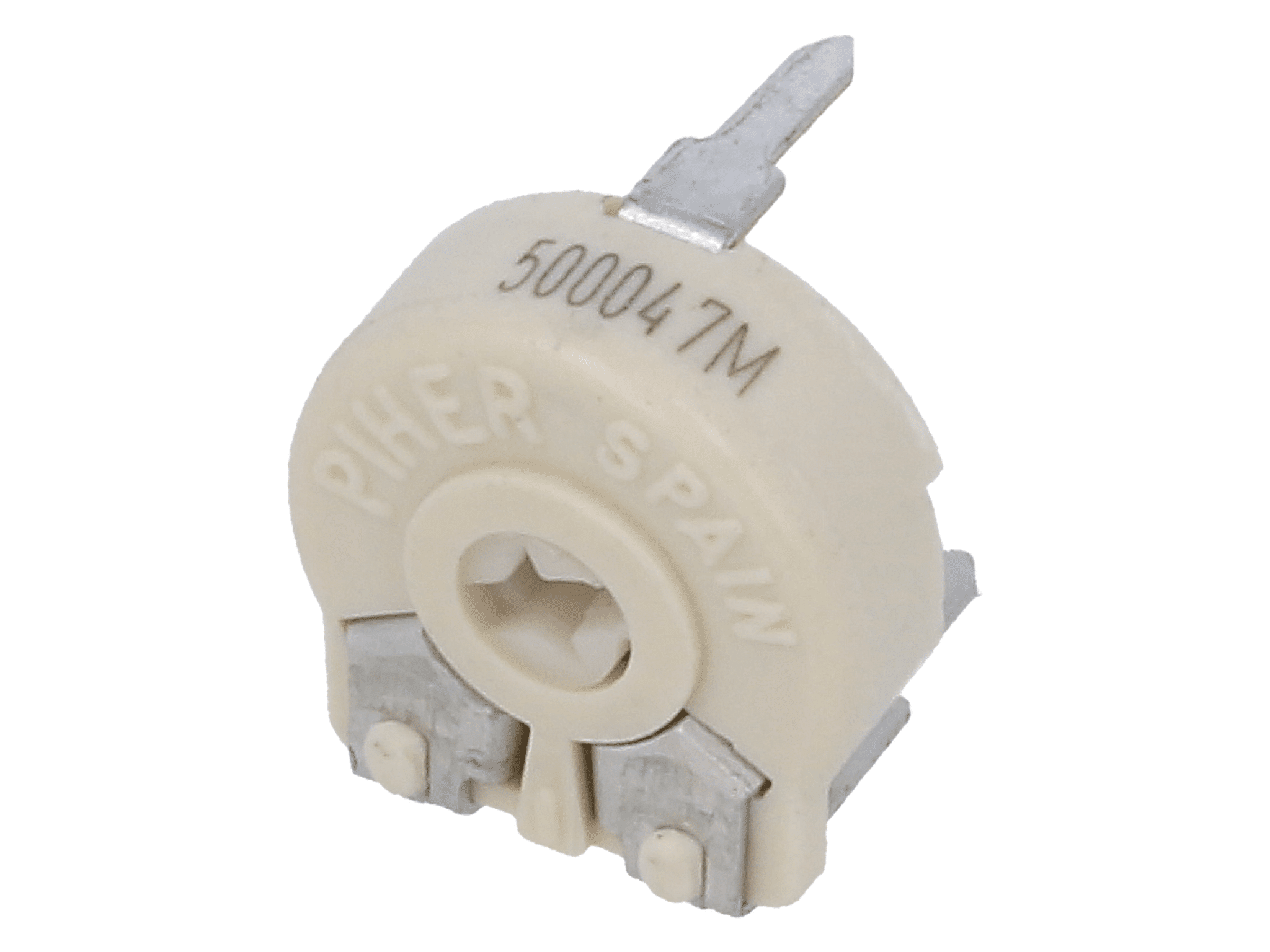

Pistas cerámicas/metálicas de la serie PTC10 permitieron obtener una potencia máxima de 330mW.

Potenciómetros de montaje THT
Serie	Material	Potencia nominal (en 50°C)	Temperatura máxima (°C)
PT-10	Carbónl	0.15W	+70
PTC-10	Cermet	0.33W	+90

Serie PT10

Serie PTC10

Potenciómetros SMD

Para montaje en superficie Piher Sensing Systems ofrece componentes de las series PS6, PS10, PS15, PSC10 y PSC15. Las principales características que distinguen a estas series son su tamaño y la potencia máxima del potenciómetro. Para la serie PS, este valor es (respectivamente): 100mW, 150mW, 250mW, 330mW y 500mW. Por lo tanto, la propia selección de la serie dependerá principalmente de la aplicación, que puede requerir, por ejemplo, mayor tolerancia de corriente (sintonización de circuitos de audio). La resistencia de los potenciómetros SMD varía de 10kΩ a 1MΩ; son elementos mentirosos de una sola vuelta.
