Wentylacja i termoregulacja z rozwiązaniami STEGO
Wentylacja i termoregulacja z rozwiązaniami STEGOData publikacji: 28-07-2025 🕒 20 min czytania
Marka STEGO jest renomowanym, niemieckim producentem specjalizującym się w produktach niezbędnych do implementacji systemów automatyki przemysłowej. Są to sprawdzone, wydajne elementy grzejne, oświetleniowe i wentylacyjne, które można nabyć bezpośrednio z magazynów TME.
W poniższym zestawieniu przedstawiamy pełny asortyment STEGO w naszym katalogu: od najmniejszych elementów, jak dławnice, po nagrzewnice, wentylatory, a nawet czujniki i centralki standardu IO-Link. Asortyment ten powinien poznać każdy, kto poszukuje sprawdzonych i wydajnych komponentów usprawniających pracę w parku maszynowym czy zapewniających wysoką żywotność infrastruktury teleinformatycznej.
W tym artykule poruszamy takie tematy jak:
- Optymalizacja warunków środowiskowych w szafach sterowniczych
- Oświetlenie zabudów i wygoda serwisowania i konserwacji
- Właściwa wentylacja sterowników przemysłowych
- Nagrzewnice i dmuchawy do termoregulacji szaf
- Przegląd pomniejszych akcesoriów instalacyjnych STEGO
- Zautomatyzowana kontrola nad temperaturą i wilgotnością
- Centralki, huby i czujniki standardu IO-Link
Wyposażenie szaf sterowniczych
Jedną ze specjalizacji STEGO, widoczną w znacznej części asortymentu dostawcy, są akcesoria do szaf sterowniczych – przede wszystkim w zakresie oświetlenia i kontroli temperatury.
Oświetlenie
Podczas konserwacji, serwisowania i modernizacji systemów sterowania, oświetlenie szaf sterowniczych znacząco usprawnia pracę elektrotechników. Najlepszymi rozwiązaniami są tu lampy energooszczędne, oparte na diodach LED, i bezobsługowe, załączane automatycznie. STEGO oferuje kilka takich rozwiązań. Najprostszym są moduły zintegrowane z czujnikiem ruchu – jak na poniższej fotografii.
W tym przypadku oprawę lampy połączono ze złączem sieciowym typu amerykańskiego.
Lampa posiada włącznik z nastawą intensywności światła, ale włączenie może się odbywać samoczynnie dzięki szerokokątnemu czujnikowi PIR. Dodatkowo wybrane modele posiadają wbudowane gniazda sieciowe, zazwyczaj stosowane do podłączenia elektronarzędzi lub instrumentów pomiarowych.
Inna metoda zautomatyzowania oświetlenia szafy rozdzielczej to użycie wyłączników drzwiowych, które mechanicznie otwierają obwód po zamknięciu drzwiczek. Odpowiednie, uniwersalne elementy tego typu także należą do asortymentu STEGO.
Wiele z lamp STEGO przystosowano do łączenia łańcuchowego (kaskadowego). Producent dostarcza w tym celu wygodnych przewodów ze spolaryzowanymi złączami. One również są dostępne z katalogu TME.
Oświetlenie wymaga do pracy zasilania prądem stałym, ale są modele przeznaczone do standardowych napięć sieciowych w szerokim zakresie (np. 100…240V AC). Pośród modeli można znaleźć wersje o różnej temperaturze barwowej (zimnej, neutralnej, ciepłej), mocy/jasności (do 16W i 560lm). Warto też zwrócić uwagę, że produkty przystosowano do szerokich zakresów temperatury otoczenia (nawet od -40°C do 60°C).
Montażu szaf, w zależności od wersji, dokonuje się za pomocą śrub, specjalnych klipsów lub przytwierdza się z użyciem wbudowanych magnesów, do metalowej ścianki zabudowy.
Wentylacja
Elementy umieszczane w szafach sterowniczych to kluczowe i często skomplikowane urządzenia, od których działania uzależniona jest sprawność całych ciągów produkcyjnych, pracy maszyn, a w niektórych przypadkach również ludzkie bezpieczeństwo. Właściwa wentylacja szafy to podstawowy środek zapewniający modułom elektronicznym i elektromechanicznym optymalne warunki środowiskowe, a co za tym idzie – długotrwałą i niezawodną pracę.
Wentylatory STEGO są dostarczane w komplecie z kratką ochronną zapobiegającą zablokowaniu mechanizmu i nadającą instalacji estetycznego wyglądu. Co istotne: w wielu przypadkach zapewniają też wysoką klasę ochronności, głównie przeciw pyłom, na poziomie IP54/IP55. Wersje DC odznaczają się wydajnością do 233m3/h, natomiast AC do 1458m3/h (można je nabyć w wariantach przystosowanych do napięć sieciowych 115V AC oraz 230V AC, czyli obydwa światowe standardy). Zróżnicowano tu także wybór rozmiarów, które sięgają od 92x92mm do 291x291mm. Podłączenia dokonuje się bezpośrednio do przewodów zasilających lub zacisków śrubowych.
Warto zwrócić uwagę na ofertę produktów komplementarnych, która obejmuje podstawowe akcesoria: kratki wentylacyjne (w formie korpusów i ramek) oraz filtry przeciwpyłowe (tj. części zamienne do ww.).
Elementy grzejne
Najczęściej wentylacja służy chłodzeniu elementów umieszczonych w szafie sterowniczej. Ale niejednokrotnie zapewnienie optymalnych warunków środowiskowych wiąże się z odwrotnym problemem: zbytnim przechłodzeniem wnętrza, co może mieć negatywny wpływ na pracę niektórych czujników, komponentów elektromechanicznych, obniżać żywotność baterii/akumulatorów, a także prowadzić do kondensowania wilgoci, a w konsekwencji – rozwoju korozji, zwarć itp. Ogrzewacze oferowane przez STEGO służą do zapobiegania nadmiernemu spadkowi temperatury – znakomicie sprawdzą się zarówno w instalacjach automatyki przemysłowej, jak i energetyki, infrastruktury drogowej czy telekomunikacji, gdzie względnie wrażliwe obwody działają w okolicznościach zmiennej pogody czy opadów atmosferycznych.
Ogrzewacze STEGO zostały oparte na elementach półprzewodnikowych, PTC (Positive Temperature Coefficient), dzięki czemu wzrost temperatury jest szybki, wydajny energetycznie i przebiega w precyzyjnie określonym zakresie.
Dostawca oferuje różne formaty takich nagrzewnic. Są to m.in. elementy montowane na szynie DIN, przykręcane do ściany obudowy, mocowane w przekroju wentylatora. Wiele z nich odznacza się szczelnością na poziomie IP67. Są dostępne w mocach od 5W do 250W i przeznaczone do zasilania napięciami od 12V DC do 240V AC (zależnie od modelu).
Aby zapewnić równomierne ocieplanie wnętrza, nagrzewnica zazwyczaj współpracuje z systemem wentylacyjnym. STEGO dostarcza także dmuchawy, gdzie wentylator połączono z elementem emitującym ciepło. W katalogu TME znalazł się szeroki wybór tych rozwiązań. Odznaczają się mocą do 1,2kW i wydajnością nawiewu do 160m3/h. Również tu oferta obejmuje urządzenia do montażu śrubowego (np. w optymalnym położeniu względem otworu wentylacyjnego), jak i mocowane na szynie TH35. Większość produktów zakłada użycie zewnętrznego termostatu (lub bardziej złożonego sterownika) załączającego dmuchawę, chociaż w asortymencie nie zabrakło nagrzewnic zintegrowanych z układem kontrolnym. Do oferty należą rozwiązania zaprojektowane dla obwodów DC, jak i zasilane bezpośrednio z sieci energetycznej, co dodatkowo ułatwia dobór i instalację.
Gniazda sieciowe
Marka STEGO produkuje wiele podstawowych elementów stosowanych w szafach sterowniczych, np. gniazda sieciowe na szynę DIN, często montowane jako dodatkowe, awaryjne przyłącze zasilania, czy też w celu usprawnienia prac serwisowych/konserwacyjnych.
Gniazda posiadają bardzo prosty system przyłączenia: zaciski sprężynowe z przyciskami zwalniającymi umieszczonymi na czole obudowy. Producent oferuje m.in. modele chronione przez bezpiecznik topikowy umieszczany w łatwo dostępnym gnieździe. Gniazda wykonano w wielu światowych standardach, nie tylko europejskich (typ brytyjski, francuski, niemiecki, czyli Schuko, włoski, szwajcarski), ale też światowych (Japonia, USA). Obsługują napięcia do 240V AC i prądy do 16A (zależnie od norm regionalnych i zamontowanego bezpiecznika).
Pozostałe akcesoria
W zakresie akcesoriów do szaf sterowniczych warto też zawrócić uwagę na wiele pomniejszych produktów z oferty STEGO. Za pośrednictwem TME można nabyć m.in. dławnice kablowe, przepusty regulujące ciśnienie i elementy osuszające (zatyczka z półprzepuszczalną membraną powalająca odprowadzać z obudowy/szafy parę wodną zgromadzoną na skutek zmian warunków atmosferycznych).
Kontrola warunków środowiskowych
Oprócz elementów wykonawczych i akcesoriów STEGO posiada w swoim portfolio szeroki wybór rozwiązań przeznaczonych do kontroli i regulacji warunków środowiskowych, a nawet wykonywania systemów automatyki przemysłowej i budynkowej. Podstawowymi produktami z tego asortymentu są różnego typu termostaty. Należą do nich wersje nastawne, jak i elementy fabrycznie skalibrowane na standardowe wartości temperatury. Z asortymentu można dobrać wersje o dolnym lub górnym progu załączenia, jedno- i dwukanałowe (np. 15°C i 50°C), służące sterowaniu zarówno instalacji grzewczej, jak i wentylacyjnej/chłodzącej. Są to rozwiązania uniwersalne, przeznaczone do aplikacji o małej skali, jak opisywane wyżej szafy sterownicze, ale też do kontrolowania warunków w magazynach, zbiornikach, miejscach przechowywania żywności itp.
Instalacje HVAC służą nie tylko regulacji temperatury, ale też wilgotności. Jest to funkcjonalność pożądana zwłaszcza w przestrzeniach, gdzie składuje się środki chemiczne/spożywcze, nawozy, substraty etc. Podobnie kontroli nad zawartością pary wodnej w powietrzu wymaga się m.in. w serwerowniach. Dlatego obok termostatów STEGO oferuje też higrostaty i czujniki zespolone.Ogółem sterowniki środowiskowe występują w wersjach DC (do 28V) i AC (napięcia sieciowe) i są zdolne sterować obciążeniami pobierającymi prąd do 16A (bezpośrednio), co będzie wystarczające do obsługi większości typowych klimatyzatorów, nagrzewnic, wentylatorów itp.
Czujniki warunków środowiskowych
System IO-Link
IO-Link to otwarty standard komunikacji służący obsłudze czujników i elementów wykonawczych w automatyce przemysłowej. Ponieważ transmisja danych odbywa się bezpośrednio (punkt-punkt) pozwala w łatwy sposób zarządzać wieloma komponentami w czasie rzeczywistym. Ponadto: komunikacja na charakter dwukierunkowy.
Wielu producentów oferuje kompatybilne, zestandaryzowane rozwiązania typu Plug&Play, dzięki czemu skalowanie systemu jest proste i niekosztowne. Dodatkowo ułatwia je znormalizowane okablowanie.
Instalacje automatyki stosujące IP-Link składają się z centralki (stanowiącej bramę między IO-Link a systemem wyższego poziomu, w przypadku rozwiązań STEGO jest to sieć Ethernet i chmura obsługiwana przez dostawcę), czujników (różnego typu, najczęściej warunków środowiskowych) oraz hubów, czyli pasywnych rozdzielaczy łączących wiele czujników z portem wejścia-wyjścia magistrali.
STEGO dostarcza wszystkie z wyżej wymienionych elementów.

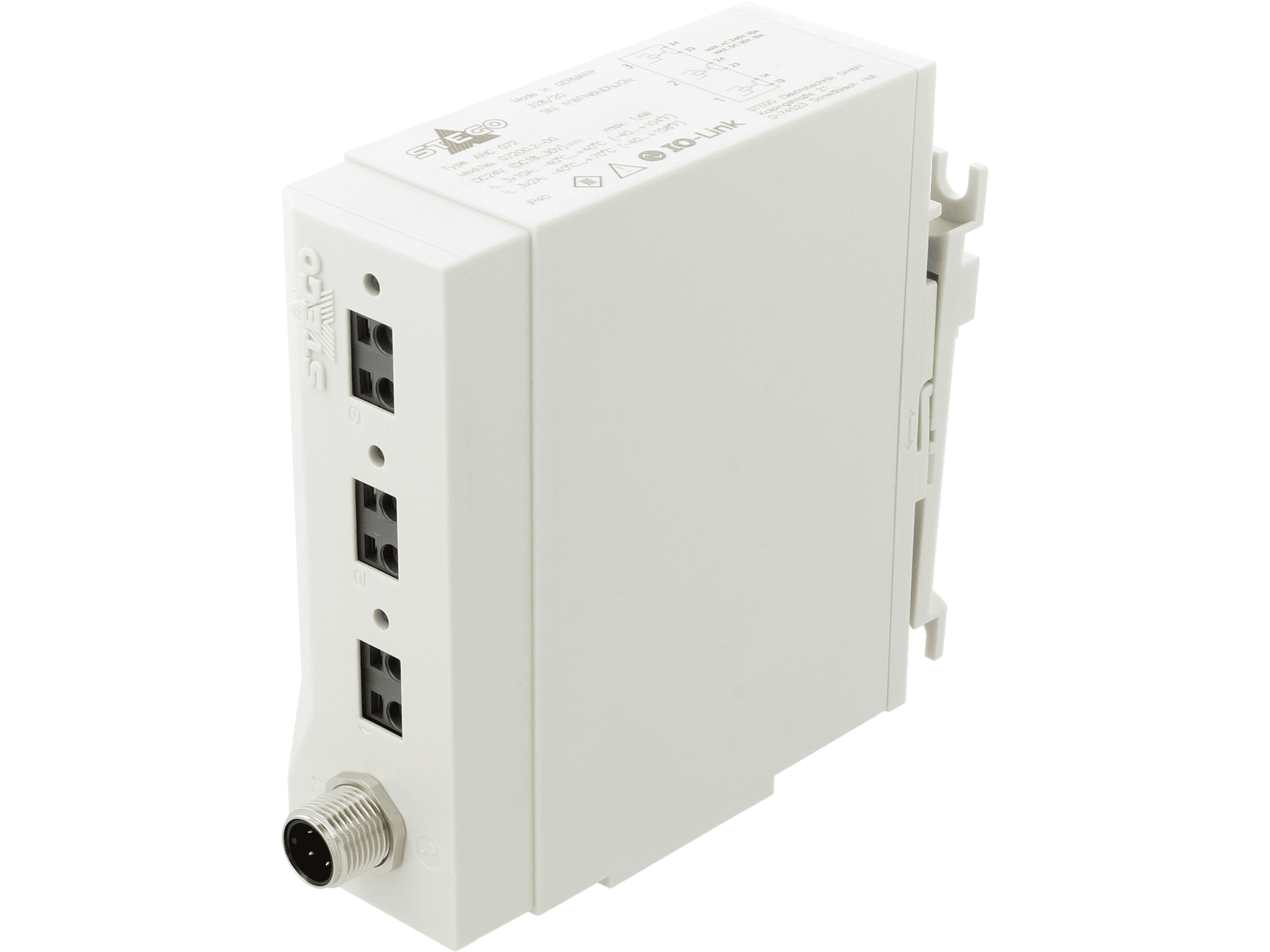

Moduł przekaźnikowy z trzema wyprowadzeniami na obwody i złączem IO-Link.
Warto zwrócić uwagę, że „hub” w kontekście systemu IO-Link może też odnosić się do modułu wykonawczego, np. przekaźnikowego, jak ma to miejsce w przypadku modelu 07200.2-00. Obsługuje on 3 wyjścia o wydajności prądowej do 10A dla 240V AC i do 30V DC, z tolerancją dla prądów rozruchowych AC do 16A w okresie maks. 10 sekund. Komenda jest wysyłana przez system nadrzędny (PLC, serwer, chmurę platformy STEGO CONNECT), odbierana przez hub za pośrednictwem IO-Link i wykonywana na wyjściu. Umożliwia to realizację nowoczesnego systemu IIoT (Industrial Internet of Things) z użyciem minimalnych środków i uproszczonej instalacji.
Podstawowe czujniki kompatybilne z IO-Link STEGO to kompaktowe, prekalibrowane rozwiązania odznaczające się wysokim stopniem szczelności (np. IP64), ze standardowym przyłączem w formie przemysłowego złącza M12. Mogą wykonywać swoją funkcję w ramach instalacji przemysłowych, wentylacyjnych, automatyki budynkowej itp. W katalogu TME znalazły się oferowane przez STEGO czujniki ciśnienia i temperatury, jakości powietrza, natężenia światła.
Uzupełnieniem powyższej oferty są czujniki ultradźwiękowe (zbliżeniowe) oraz przekładniki prądowe. Te pierwsze działają na dystansie 0,3…4,0m i zostały zamknięte w plastikowych korpusach o wymiarze 98x35x27mm, z uniwersalnymi uchwytami do mocowania śrubowego. Przekładniki prądowe przystosowano do wykrywania i pomiaru prądów w zakresie do 100A. Wyjściem czujnika może być sygnał analogowy (prądowy 4…20mA) lub cyfrowy (IO-Link). Umożliwia to zdalną kontrolę nad pracą dużych obciążeń, a także monitorowanie zużycia energii.
