Kort guide till banankontakter
Kort guide till banankontakterDatum för publicering: 15-04-2025 🕒 7 min lästid
Alla har förmodligen stött på banankontakter, även om de inte var medvetna om vad denna typ av kontaktdon egentligen kallas. Det här är kontaktdon som finns inom många områden av elektroteknik, såväl som i konsumentenheter - men även en så populär produkt döljer vissa hemligheter...
Det är värt att redan från början betona att denna typ av kontakt firar sitt 100-årsjubileum på marknaden i år. De är fortfarande populära lösningar inom många områden, t.ex. mätinstrument, där de används för att ansluta sonder till laboratorieutrustning. För att förstå banankontakternas framgång måste man titta på deras design och egenskaper - samt hur de har förändrats genom åren...
I den här artikeln, diskuterar vi ämnen som t.ex:
- Vad är banankontakter?
- Utseende och versioner av banankontakter och uttag
- Typer av tillbehör som använder 4-millimeterkontakter
- Vad ska man vara uppmärksam på när man väljer banankontakter?
- Mindre och mer populära tillämpningar av bananpluggar
- Sammanfattning av fördelar
- Betydande nackdelar med banankontakter
Allmän information om bananuttag och pluggar
Banankontakter har en kontakt - en hona (cylindrisk) i uttaget och en hane i kontakten. Den senare är tillverkad av fjädrande material för att säkerställa god ledningsförmåga. Den enkla designen gör dem ganska intuitiva att använda. Kropparna är tillverkade av olika färgade plaster, vilket eliminerar risken för felaktiga anslutningar.
Banankontakter är främst populära i mätutrustning, såsom multimetrar.
Typer och specifikationer
Standard banankontakter har en diameter på cirka 4mm, med kontakten som vanligtvis är något bredare och komprimeras vid parning. Mindre
När det gäller kontakter finns det två produktvarianter: standard och de som är utrustade med en skyddskrage. Kontaktens cylindriska isoleringshölje förbättrar säkerheten under drift och förhindrar exponering av metallkontaktelementet även om det inte är korrekt parat (i en säker kontakt har dessutom kontaktens ände också isolering). Sådana kontakter kan endast användas med uttag av samma design. En liknande begränsning gäller inte i det omvända fallet: ett uttag med ett mellanrum för locket accepterar alla typer av banankontakter.

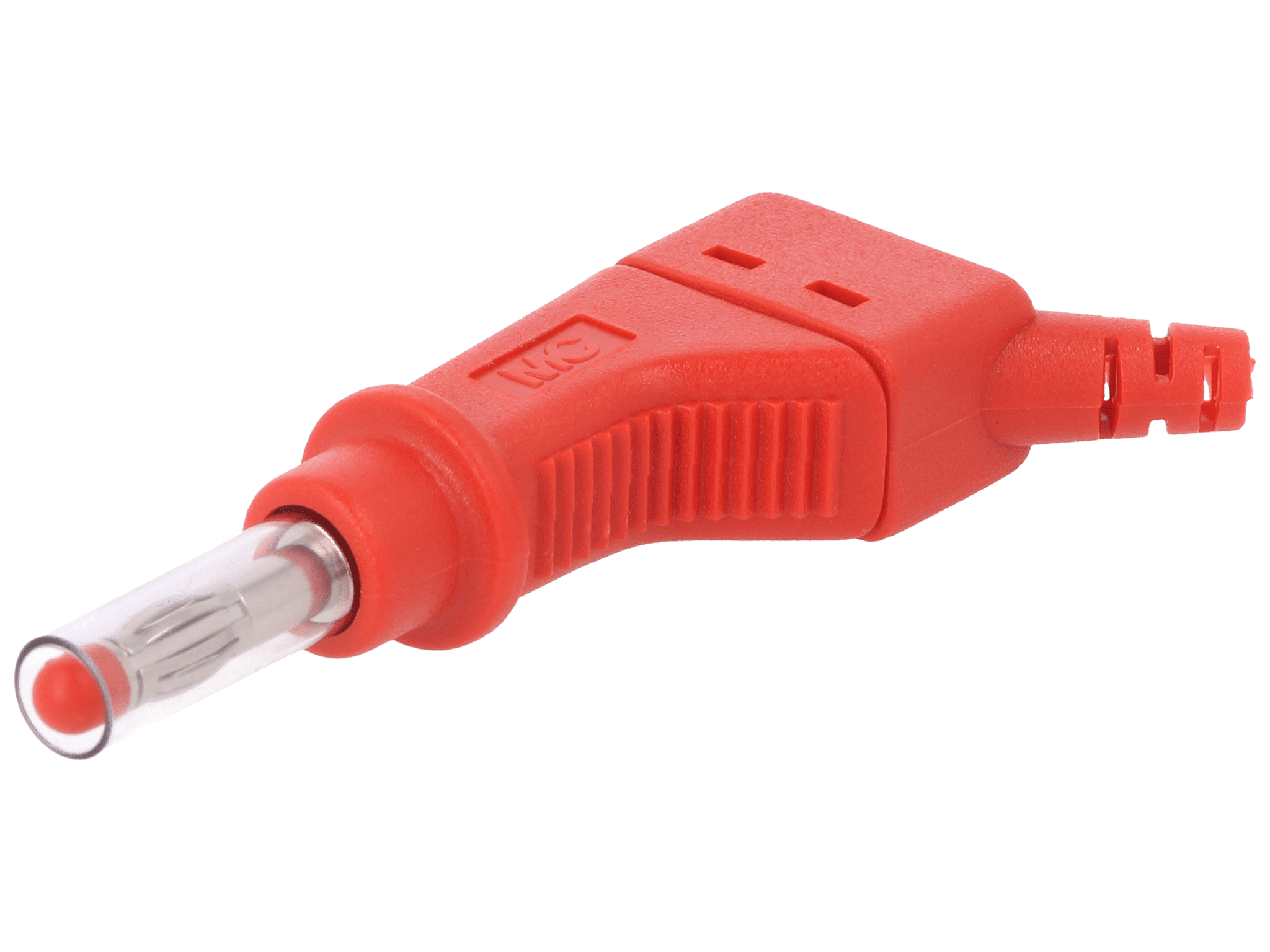

Banankontakt med en vinklad kabelutgång och ett axiellt placerat uttag.
Banankontakten placeras nästan alltid på en ledning. Specifikationerna för varje modell anger intervallet för godtagbara tvärsnitt. Ledningen fästs med en skruvklämma, genom lödning eller pressning. Ibland för att underlätta anslutningen, kontakten utformas så att den kan tas bort (t.ex.
En viktig fördel med banankontakter är möjligheten att stapla anslutningar. Detta finns inte hos alla modeller, men många produkter har en kontaktdon som är ansluten till kontakten, vilket gör att flera kontakter kan anslutas till en punkt. Detta gör det också lättare att förlänga ledningar och till och med skapa tillfälliga kretsar, t.ex., för utbildningsändamål eller vid testning av enheter.
Tillbehör med banankontakter
Som nämnts, är banankontakter särskilt populära inom mätinstrument. Detta beror på deras elektriska parametrar
Multimeterprober är ofta utformade med tanke på användning av mätkablar som använder banankontakter. Detta gör det inte bara möjligt att byta ut kablar vid skada utan också att välja kablar med optimal längd eller färg. Detsamma gäller grabbar.
Ett av de mest populära elektrotekniska tillbehören som använder 4-millimeterskontakter är krokodilklämmor. Många användare är inte ens medvetna om att de specifika ändarna av dessa element (även de billigaste varianterna, som saknar isolering) är anpassade för anslutning till en banankontakt
Inom mätområdet, används även adaptrar mellan BNC-kontaktdon (används, bland annat, i oscilloskop) och bananuttag eller -kontakter.
Universell mätgripare utrustad med ett 4-millimeterstort uttag.
Viktiga parametrar
När du köper banankontakter eller tillbehör utrustade med dem, är det värt att uppmärksamma flera viktiga parametrar. På grund av deras enkla design, detta kommer inte att vara komplicerat. Först och främst, låt oss kontrollera om tillverkaren specificerade byggmaterialet. Ofta, frånvaron av sådan information indikerar användningen av metall av låg kvalitet. En kontakt av god kvalitet ska vara tillverkad av mässing, koppar eller dess legering, t.ex., med tillsats av beryllium, som ger konstruktionen hållbarhet, vilket gör kontakten motståndskraftig mot upprepad borttagning och ihopkoppling med hylsan.
För att skydda den ledande ytan från korrosion, förgyllning, förnickling, eller silverplätering används. Detta säkerställer att anslutningarna alltid uppnår parametrar så nära de nominella värdena som möjligt. Den maximala spänning och ström som hanteras av en viss modell av kontaktdon är de viktigaste delarna av specifikationerna. Vissa versioner tillåter ledande strömmar upp till 50A och anslutning av kretsar med spänningar i kilovoltområdet.
Elektriska parametrar är särskilt viktiga om elementet ska användas för att testa kraft- eller energianslutningar. Det är också värt att notera att kontaktdon, precis som mätinstrument, också tillverkas i enlighet med internationella standarder (t.ex. IEC61010), vilket ger dem klassificeringar som CAT III, vilket möjliggör säker användning vid professionella mätningar.
När du väljer en kontakt för en specifik applikation
Kontaktdonets kvalitet har betydelse inte bara för de elektriska parametrarna. utan även för den mekaniska hållbarheten: en liten prisskillnad och att välja märkeslösningar hjälper till att undvika problem som en sprucken kropp eller en kontakt som går sönder.
Populära applikationer
Som nämnts flera gånger här, är banankontakter främst populära inom området mätutrustning. Ibland placeras även speciella testpunkter i industriella maskinpaneler eller strömfördelningscentraler, - gjorda med 4-millimeters uttag. Dessutom, kontaktdonens höga elektriska parametrar gör att de kan arbeta i krävande enheter, såsom isoleringstestare. Övriga elektroniska/elektriska tillämpningar av banankontakter inkluderar laboratorieutrustning, såsom justerbara nätaggregat som används för prototyper och testning av kretsar.
Användarvänligheten gör att banankontakter gärna används i utbildning. Att experimentellt bygga elektriska kretsar med hjälp av sådana anslutningar underlättas och är tillgängligt även för de yngsta. Ändå är 4-millimeters pluggar och uttag också utrustade i många pedagogiska hjälpmedel som riktar sig till skola-ålder och gymnasieelever.
En helt annan kategori av produkter där banankontakter fortfarande ibland kan hittas är audiosystem, där sådana kontaktdon underlättar anslutning av förstärkare till Högtalare. I sådana applikationer, används högkvalitativa produkter, vilket innebär element som är utrustade med guld-pläterade kontakter och som accepterar kablar med stort tvärsnitt.
Banankontakter placerade i bakväggen på en högtalare.
Balansen mellan för- och nackdelar
Sammanfattningsvis, kvarstår frågan: när är det värt att använda banankontakter i ett projekt eller en produkt? Och även om svaret här alltid kommer att bero på många faktorer utöver den tekniska beskrivningen av kontaktdonet, kan vi försöka presentera de viktigaste fördelarna och nackdelarna med dessa lösningar.
Fördelar
De största fördelarna med banankontakter är enkelhet och mångsidighet. Dessa produkter kan användas i AC-, DC-, signal-, kommunikations-, mätkretsar och många andra. Enkelhet avser inte bara drift - det här är kontakter som kan installeras på ledningar utan lödning, lätt kan användas för olika ändamål.
En annan fördel som vi redan har lyft fram flera gånger ovan: och det är höga elektriska parametrar. Bananpluggarna erbjuder en kontaktyta som är jämförbar med den för elnätsanslutningar, vilket resulterar i lågt motstånd, och följaktligen minimal uppvärmning av anslutningen. Detta innebär hög stabilitet och tillförlitlighet.
Nackdelar
Trots många fördelar, har banankontakter några nackdelar. Den främsta är risken för oavsiktlig frånkoppling.
Dessutom: förutom färgen på kroppen (och ledningen) får användaren ingen information om ledningens polaritet. Till skillnad från koaxiala kontaktdon till TV-antenner eller multi-stiftkontakter är det endast operatörens uppmärksamhet som avgör om anslutningen kommer att göras korrekt. Trots goda strömparametrar är banankontakternas kapacitet begränsad - och de kommer inte att vara optimala för alla tillämpningar, inte ens inom mätområdet. Detta är också relaterat till deras storlek, som är oförenlig med miniatyriseringen av elektroniska enheter.
Slutligen, bör det också noteras att även banankontakter av högsta kvalitet slits ut. Naturligtvis gäller detta uttalande för alla lösningar, men när det gäller 4-millimeterskontakter är frågan om "slitna" kontakter inte en sällsynt defekt.
