Ламинати и прототипни платки PCB
Ламинати и прототипни платки PCBДата на публикуване: 25-10-2023 Дата на актуализация: 24-04-2024 🕒 12 мин четене
Технологиите за "ръчно" производство на печатни платки не са запазени за любители - те се използват и от професионалисти и малки производствени предприятия, особено в областта на прототипирането на печатни платки.
Акценти накратко
- Ламинатите са основният материал за производство на печатни платки (ППП).
- Популярни технологии за производство на печатни платки са CNC фрезоване и химическо ецване.
- Фрезоването с ЦПУ предлага висока прецизност и механична здравина на печатната платка.
- Традиционното ецване използва химическа реакция за отстраняване на медта, но изисква прецизен защитен слой.
- Технологията за фототрансфер позволява професионална прецизност дори в домашни условия.
- Светлочувствителните ламинати позволяват много точно прехвърляне на изображението на схемата.
- Предлагат се специални ламинати, напр. с алуминиев слой за разсейване на топлината.
- Универсалните печатни платки ускоряват създаването на прототипи с готови за употреба релси и полета за запояване.
- Контактните платки позволяват бързо прототипиране без запояване.
- Продуктите на TME са предназначени както за професионалисти, така и за любители, професионалисти и любители в областта на електрониката.
Офертата на TME е адресирана както към големи фирми, така и към по-малки производствени или сервизни предприятия, към ученици, студенти и дори аматьори. Всички тези групи със сигурност ще оценят богатия избор от универсални печатни платки, ламинати и други продукти за създаване на прототипи на електронни устройства.
Ламинати и универсални печатни платки
В тази статия разглеждаме теми като:
- Производство на вериги с помощта на CNC фрези
- Традиционно ецване на печатни платки
- Предимства на фоточувствителните ламинати и метода за фототрансфер
- Използване на универсални прототипни платки
- Платки бредборд за образователни и професионални приложения
Медни ламинати
Единичните печатни вериги се произвеждат с помощта на ламинати, т.е. плочи от материал (обикновено стъкло-епоксидна смола), фабрично покрити с равномерен слой мед. Пътеки, спойки и други елементи на PCB се изработват чрез премахване на проводимия слой - химически или механично. Първата технология е т.нар ецване (повече за това след малко), втората включва използването на CNC машини. В последния случай цифрово управлявана фреза премахва медта по такъв начин, че да остави компютърно подготвено изображение на печатната платка върху повърхността на ламината. За такава обработка се нуждаете от материал с подходящи размери - по-дебелият ламинат ще бъде оптималният избор, защото ще осигури толеранс по отношение на дълбочината на фрезоване и ще запази механичната здравина (дори ако обработката се извършва двустранно). Предлаганите продукти от каталога на TME са с дебелини до 2,4mm, така че клиентите със сигурност ще намерят тук артикули, които отговарят на техните нужди.
Изпълнение на печатната платка с помощта на фреза CNC.
„Класическо” ецване
За ецване на PCB се използват химически реакции. Един от най-популярните методи е окисляването на медта с помощта на натриев персулфат. Преди потапяне в разтвора изображението на подготвяната верига се нанася върху платката с помощта на неразтворимо вещество, което предпазва металните фрагменти от контакт с ецващия агент.
Има няколко технологии за нанасяне на защитен слой. В напълно аматьорски условия се използва трансфер на тонер от лазерен печат. Понякога (в случай на най-простите вериги) е достатъчно да начертаете пътеките ръчно с помощта на специален маркер. И двата метода могат да доведат до задоволителни резултати, но тяхната точност е ограничена. За тези дейности може да се използва всеки ламинат (дори 0,6mm), но трябва да се обърне внимание на дебелината на медния слой (предлагат се продуктите, при които тази стойност варира от 18µm до 105µm). Колкото по-солиден е металният слой, толкова по-дълго ще отнеме процесът на ецване и продължителното потапяне в разтвора може да доведе до повреждане ("ецване") на най-малките части от изображението, например тесните пътеки.
„Фототрансфер”
Електронните компоненти стават все по-малки и някои елементи се предлагат само в SMD корпуси. В днешно време не само производителите на електронни устройства, но и обикновените аматьори изпитват нужда да правят прецизни вериги с толеранс от няколко десетки, ако не и няколко микрометра. Ето защо технологията за фототрансфер става все по-популярна, тъй като ви позволява да постигнете почти професионални резултати, но без използването на специализирана техника.

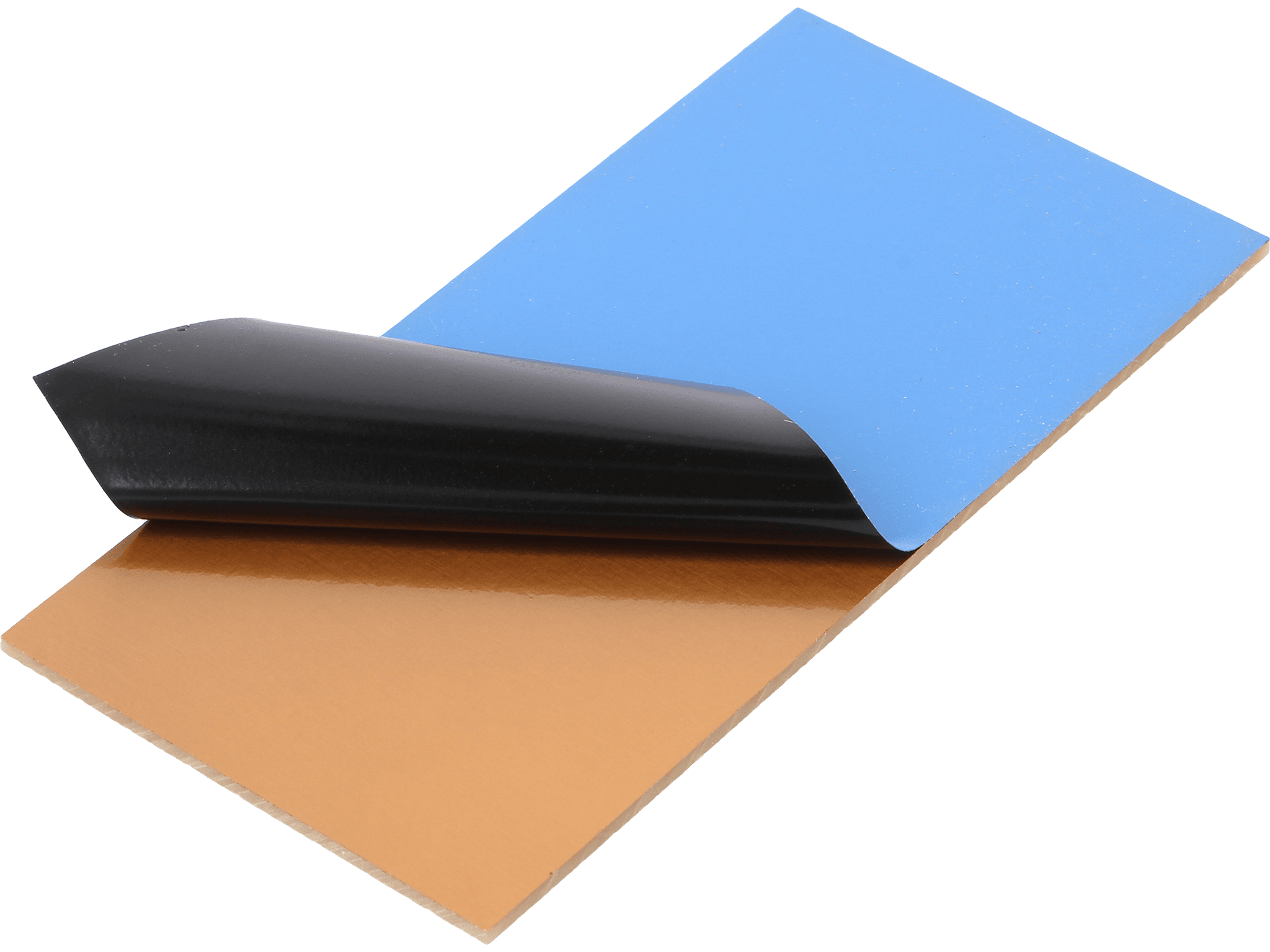

Защитен с фолио ламинат, покрит с фоточувствителен лак.
Фототрансферът не се отнася за метода за производство на печатни платки (пътеките се получават чрез ецване, както е описано по-горе), а за технологията за нанасяне на защитен слой върху ламината. Първо, медта се покрива с фоточувствително вещество (лак), втвърдено с ултравиолетова (UV) светлина. Така подготвената повърхност се покрива с прозрачно фолио, върху което се отпечатва негатив на изображението на веригата (препоръчително е да е възможно най-тъмно) и се подлага на проявяване. В неотпечатаните участъци лакът, покриващ метализирания слой, се втвърдява, докато в други участъци се отмива след потапяне в проявителя (проявителите се предлагат от нашата оферта с химикали, напр. UNI-DEV-22G). От този момент нататък процесът е идентичен с описания по-горе: платката се потапя в окислителен разтвор, който премахва медта от ламината (с изключение на местата, защитени с лак). След това защитният слой се отмива с изопропилов алкохол или ацетон.
Един от начините да получите фоточувствителен слой върху печатна платка е да го направите сами, за което има специални средства. От каталога на ТМЕ можете да закупите и готови ламинати, върху които машинно е нанесено фоточувствително вещество. Такива продукти ви позволяват да постигнете най-добри и повтарящи се ефекти (поради равномерно покритие с лак със строго контролирана концентрация). Покритието е защитено срещу светлината с отлепващо се фолио, за да могат продуктите да се съхраняват по-дълго време и да се обработват механично преди употреба. Такива платки се предлагат в много формати: от 100x50mm до 300x210mm, т.е. пълният размер на лист A4.
Важни качества на ламинатите
Трябва да се подчертае, че офертата от ламинати е много разнообразна. Освен продукти с размери до 610x457mm и варианти с едностранно и двустранно покритие с мед се предлагат и по-специализирани продукти. Докато повечето платки са направени с използване на FR4 (огнеустойчива комбинация от епоксидна смола и фибростъкло), избрани продукти са изработени с мисълта за вериги с голяма мощност и по-добро отвеждане на топлината – съдържат слой алуминий. В асортимента са включени също така ламинати без медно покритие, които се използват като изолационни и конструктивни материали за изграждане на нетипични печатни платки.
Универсални и прототипни платки
Ламинатите се използват в крайния етап на прототипиране, например за тестване на проектираната платка. Понякога те се използват за производството на едно или няколко броя устройства - например, ако това е платка, изработвана по поръчка с много специфична функционалност. Междувременно, по време на планирането на вериги, изпълняването на частни проекти или тестване на конструкторски решения, етапът на производство на печатни платки може да бъде напълно изключен.
Универсалните печатни платки са ламинати, върху които са изработени прави пътеки (или само подложки за запояване) и са пробити отвори в стандартен растер (обикновено 2,54mm). Те позволяват закрепване и запояване на електронни компоненти и улесняват създаването на вериги. При платки, върху които има редици свързани полета пътеките се изрязват с нож или райбер - при печатни платки, върху които има само отвори и полета за запояване връзките се създават чрез свързване с припой.
Тъй като тези видове платки обикновено са перфорирани по повторим начин и често също са направени от твърда хартия (а не от FR4), техният размер може да се регулира според нуждите чрез рязане и счупване, което значително ускорява работата. Тук трябва да се отбележи, че универсалните платки се предлагат в много различни размери, често с машинно направени отвори за монтаж, така че най-вероятно тяхната механична обработка изобщо няма да е необходима.
Платката, изпълняваща функцията на адаптер е предназначена за работа с различни интегрални схеми SMD.
Специален тип прототипни платки са мултиадаптерите, които съдържат полета за монтаж на компоненти в даден корпус. Те улесняват между другото: създаване на прототипи с помощта на повърхностно монтирани компоненти, особено интегрални схеми с много изводи, като мултиплексори, драйвери или микроконтролери. Те са направени така, че всяко поле SMT да е свързано към поне един THT отвор, към който лесно можете да запоите проводници или щифтови конектори.
Прототипиране с платки бредборд
Най-бързият метод за тестване и прототипиране на вериги е с помощта на платки от тип бредборд. Това са плоски корпуси, изработени от пластмаса. На повърхността имат отвори, разположени в стандартен растер 2,54mm, адаптирани за монтаж на типични елементи THT. Под отворите има надлъжни метални контакти, които осигуряват комуникация между всички точки в отделните редове (всеки ред има отделен набор от контакти). Полетата, подредени отстрани на платката, остават свързани по цялата дължина на колоната, защото са предназначени да действат като захранващи пътеки, споделяни от много компоненти. Тази подредба позволява създаване на вериги (дори сложни) без използването на инструменти. Всичко, от което се нуждаете, са THT компоненти и свързващи кабели. Някои продукти се доставят в комплект с такива конектори.

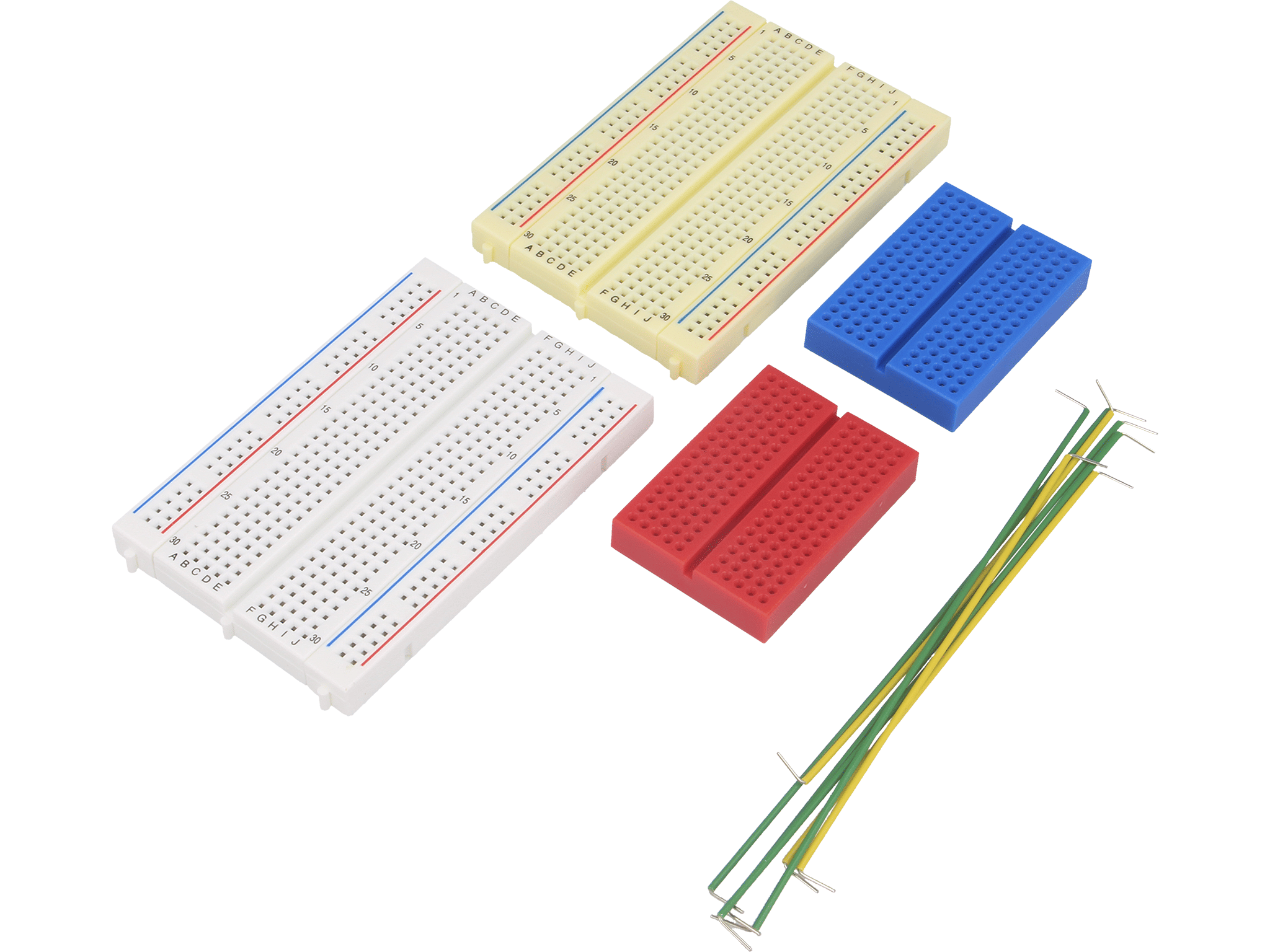

Комплект платки бредборд с комплект свързващи кабели.
TME предлага богат избор от платки бредборд – от най-малките (100 полета), до големи модели (3200 полета) разположени на утежнена, екранирана подложка и с отвори, предназначени за монтаж на бананови щекери (което улеснява свързването на захранването). Този тип продукти са отличен образователен аксесоар, който ви позволява свободно да експериментирате с електрониката. Те обаче се използват охотно и от професионалисти - например за извършване на бърз тест на конструкторско решение или за създаване на временна, заместваща верига. Освен по различни размери, платките могат да се различават и по цветове. Нещо повече: избраните модели са конструирани модулно, което им позволява да бъдат комбинирани в по-големи повърхности.
ЧЗВ – Най-често задавани въпроси относно ламинати и прототипни печатни платки (PCB)
Как се изработва прототип на печатна платка (PCB)?
Прототип на печатна платка може да бъде изработен по няколко начина. Най-често използваните методи са CNC фрезоване, класическо химическо ецване или технология фототрансфер. При използване на CNC фреза, компютърно управляван инструмент премахва слоя мед, оставяйки пътечките на схемата. Химическото ецване се състои в нанасяне на защитен слой върху ламината, след което той се потапя в химически разтвор, който премахва незащитената мед. Технологията фототрансфер използва светлочувствителен лак и UV осветяване, което позволява постигане на много прецизен образ на схемата дори в домашни условия.
Какво представлява ламинатът FR-4?
Ламинатът FR-4 е един от най-популярните материали, използвани за производство на печатни платки (PCB). Състои се основно от стъклени влакна и епоксидна смола, която осигурява висока устойчивост на горене (FR означава „flame retardant“ – забавящ горенето). FR-4 се характеризира с добро съотношение здравина/тегло, отлична електрическа изолация и термична стабилност, което го прави идеален избор за стандартни електронни приложения.
Каква е разликата между прототип на печатна платка и стандартна платка?
Прототипът на печатна платка се използва основно за тестване на нови електронни проекти преди тяхното внедряване в серийно производство. Обикновено се изработва в единични или малки серии, което позволява бързо въвеждане на корекции и оптимизация на проекта. Стандартните платки се произвеждат в по-големи количества според вече тестван и оптимизиран за серийно производство проект.
Какви са предимствата на използването на breadboard (контактна платка)?
Контактните платки позволяват бързо прототипиране на електронни схеми без необходимост от запояване. Основните им предимства са лесна употреба, възможност за многократна употреба и незабавна промяна на схемата чрез просто преместване на компонентите. Изключително подходящи са за образователни цели, но се използват и от професионалисти при първоначално тестване на концепции, което значително ускорява проектирането.
Има ли значение дебелината на ламината PCB?
Да, дебелината на ламината е важен фактор при проектирането и производството на печатни платки. Стандартните ламинати имат дебелина от 0,6 mm до 2,4 mm. По-дебелият ламинат осигурява по-голяма механична здравина и по-добра устойчивост при механична обработка (например фрезоване). По-тънките ламинати се предпочитат в приложения, при които е важна компактността или гъвкавостта – например при гъвкави (flex) платки.
Кой метод е най-подходящ за прототипиране на прецизни SMD схеми?
За прецизни схеми с повърхностно монтирани компоненти (SMD) се препоръчва технологията фототрансфер. Тя позволява постигане на изключително висока точност на пътечките – до няколко микрометра, което е ключово при миниатюрни повърхностно монтирани елементи. Ламинати със светлочувствително покритие се предлагат като готови продукти, позволяващи домашно или професионално изработване на прецизни платки без специализирано оборудване.
Имат ли алуминиевите ламинати предимство пред класическите?
Алуминиевите ламинати намират специално приложение там, където е важно ефективното разсейване на топлината – например при мощни схеми, LED осветление или автомобилна електроника. Слоят алуминий действа като радиатор, подобрявайки топлинната ефективност на платката. В сравнение с класическите ламинати (като FR-4), алуминиевите осигуряват по-добра температурна стабилност и удължават живота на електронните компоненти, работещи при високи температури.
